4 操作篇 4-14 数据制作步骤 313 4 7 [ ] 显示 [ 吸取、废弃 ] 画面。 以摄像机图像为基础制作、编辑元件 数据时，应使 吸嘴吸取元件。 8 [ ] 显示［影像存取］画面。
4 操作篇
4-14 数据制作步骤
312
4-14-5.

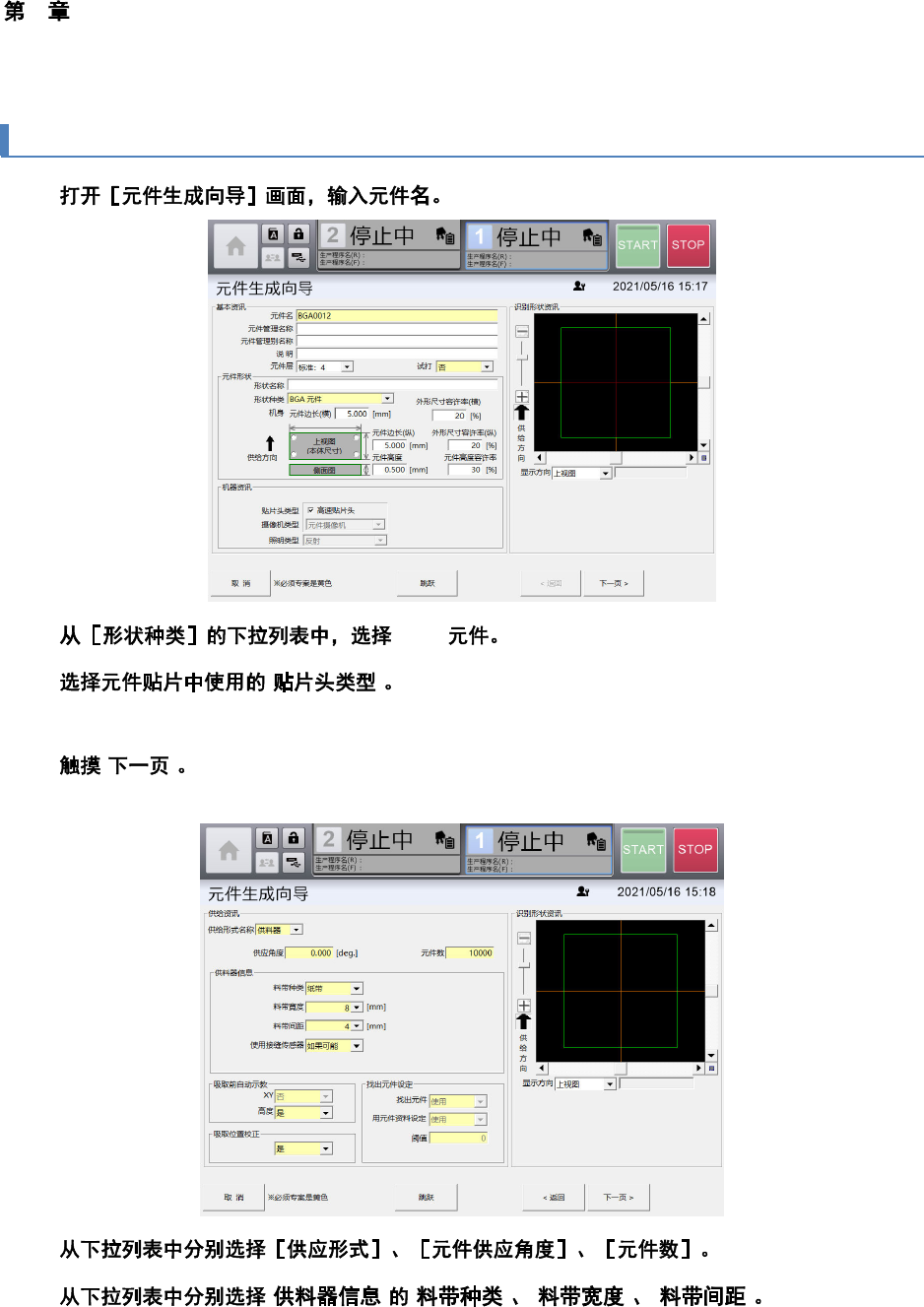

制作 BGA 元件的资料
1
2 BGA
3 [ ]
有些尺寸的元件，因选择的贴片头，有时不能生成元件数据。
4 [ ]
即显示［供给资讯］画面。
5
6
[ ] [ ] [ ] [ ]
4 操作篇
4-14 数据制作步骤
313
4
7
[ ]

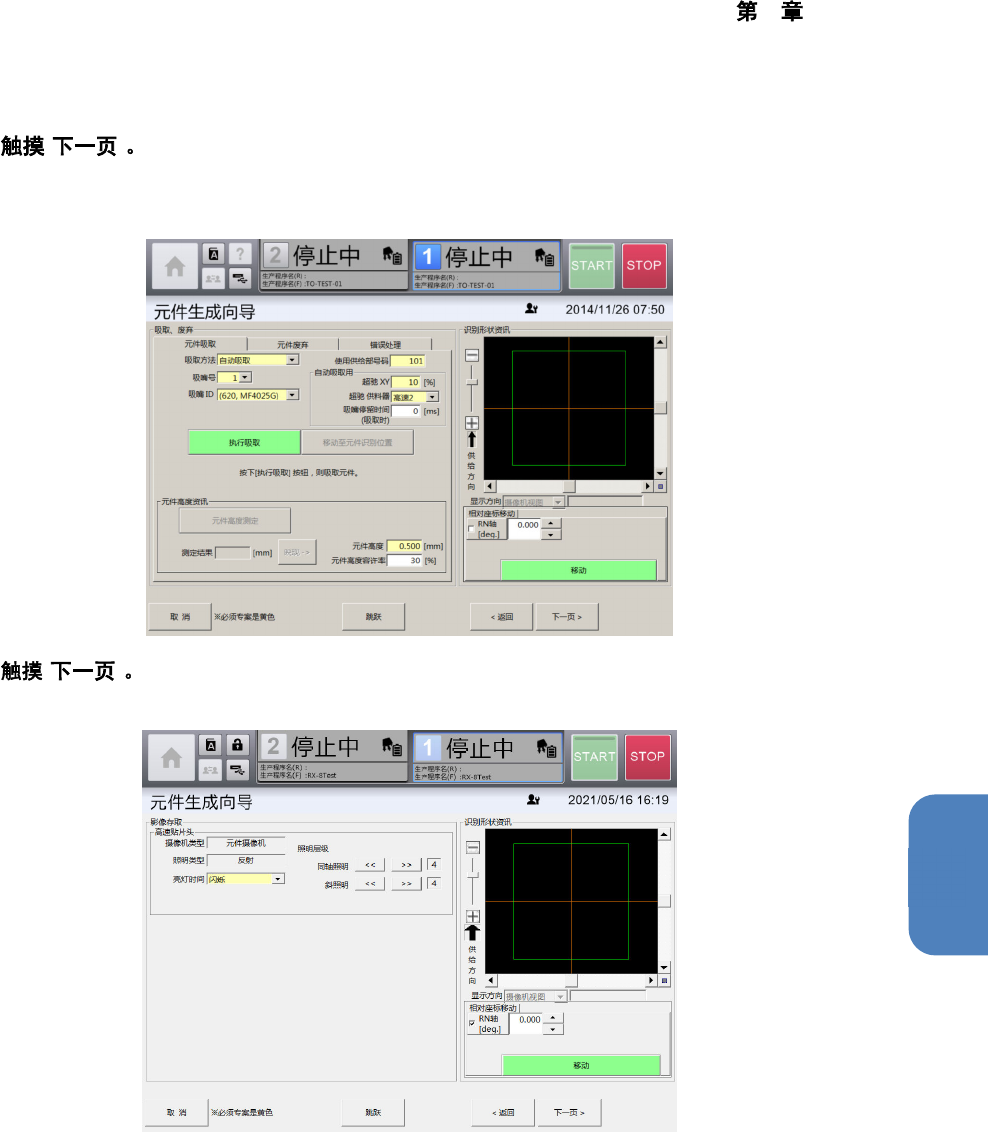

显示 [吸取、废弃]画面。
以摄像机图像为基础制作、编辑元件数据时，应使吸嘴吸取元件。
8
[ ]
显示［影像存取］画面。
4 操作篇
4-14 数据制作步骤
314
9
[ ]
显示[识别资料编辑]画面的[自动生成]选项卡。
[自动生成]选项卡，可在[吸取、废弃]画面中吸取元件时，自动从摄像机图像制作 BGA 元件的识别数
据。
Ÿ
根据本体或球的形状的复杂程度、摄像机图像拍摄时的照明条件，有时自动生成会失败。
10
[本体设定]选项卡，可对元件的外形尺寸、以及元件的中心位置进行设定。
11
[锡球设定]选项卡，可对元件的锡球个数、尺寸、间距、位置等进行设定。
