4 操作篇 4-13 元件生成向导 294 n 位置偏离容许值 从下拉列表中选择识别元件时在哪个 范围内进行识 别 。 • 指定位置：在指定区域内识 别。 • 自动算出元件尺寸：考虑角度、角度 偏差的容许值，自 动设定识别区域 后识别。 角度偏离容许值 对识别得到的元件角度与预计元件所 在的角度有偏差时，容许的角度 偏差量 进行设定。 本体对背景极性 在下拉列表中设定元件主体和背景的 亮度差。 锡球的极性 用下拉列表设定本体与脚哪个更加…

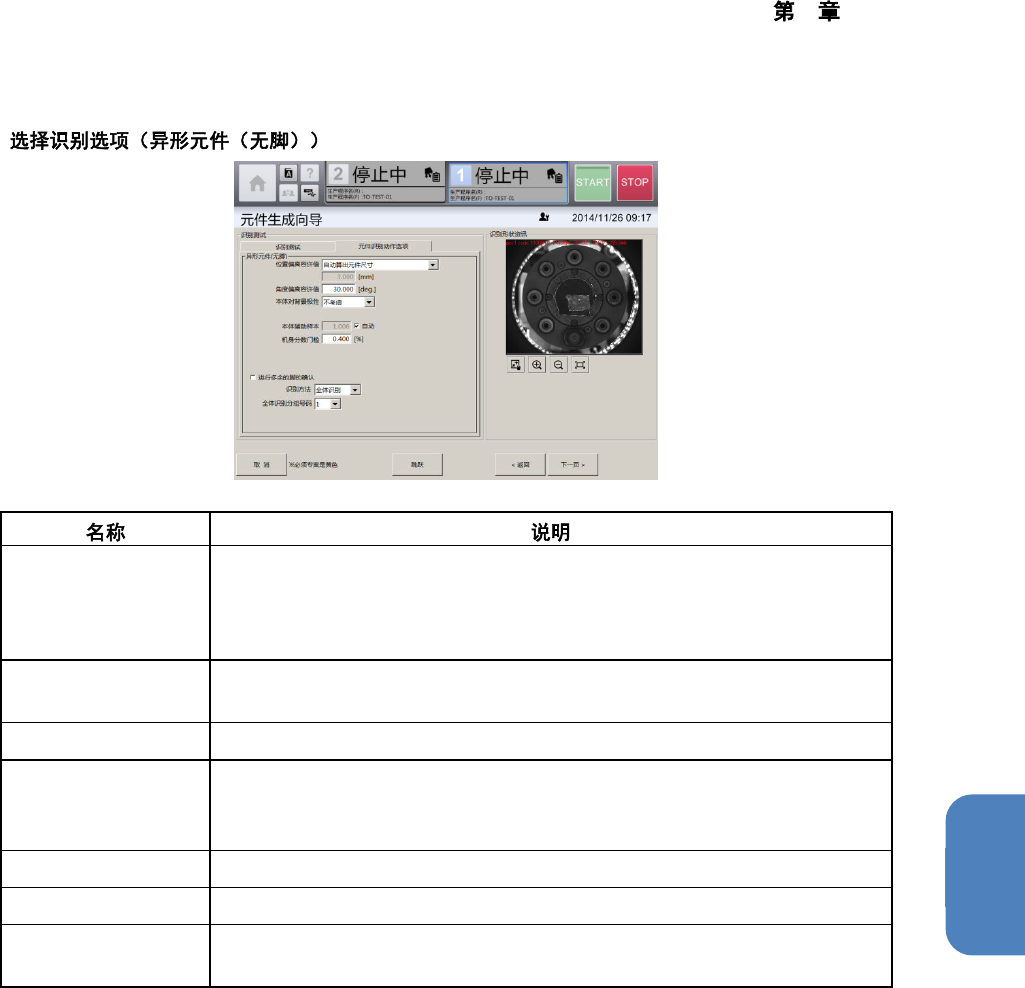

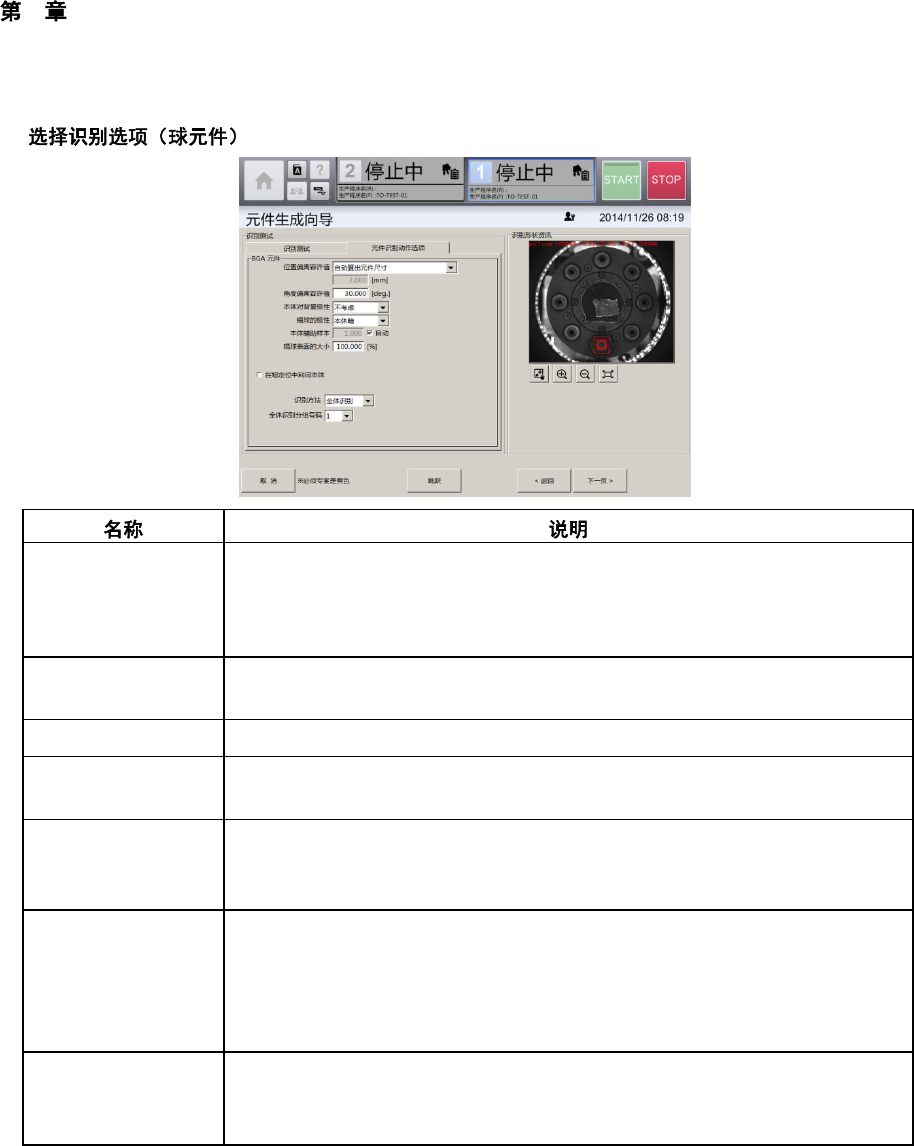

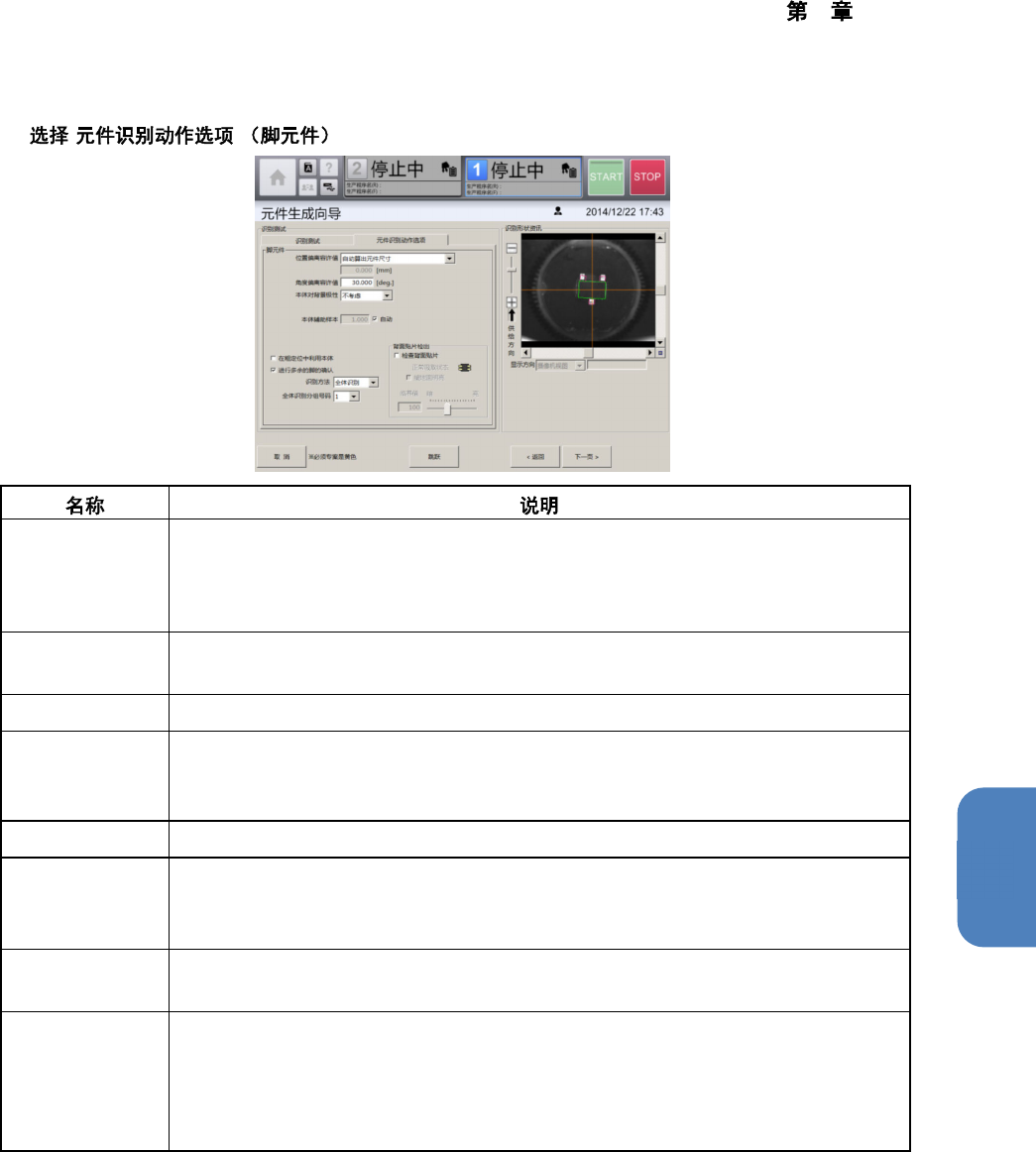

4 操作篇
4-13 元件生成向导
293
4
n [ ]
位置偏离容许值 从下拉列表中选择识别元件时在哪个范围内进行识别。
•
指定位置：在指定区域内识别。
•
从元件尺寸自动算出：考虑角度、角度偏差的容许值，自动设定识别区域后识
别。
角度偏离容许值 对识别得到的元件角度与预计元件所在的角度有偏差时，容许的角度偏差量进行设
定。
本体对背景极性 在下拉列表中设定元件主体和背景的亮度差。
本体辅助样本 指定检测主体时使用的样品系数。
如果设定为 1，则使用所有像素识别主体，如果设定为 2，则从 2×2 的像素中选择
一个代表点来识别主体。
自动 自动计算合适的主体子样品时，勾选此项。
在粗定位中利用
本体
计算元件的大概位置时，选中后将使用主体信息计算。
拍摄到清晰的主体时，很容易用主体信息计算。
主体检测失败时，自动转移到利用脚的定位处理。
进行多余的脚的
确认
实际元件的脚数比数据中的脚数多时，如果要检测多余的脚，并将识别结果输出为
NG ，要勾选此项。
背面贴片检出 吸取元件时，设定是否检测元件的背面贴片（上下反转吸取的状态）。
•
检查背面贴片：勾选此项，将检测背面贴片的元件。
•
正常吸取状态：指定元件表面的亮度。元件表面在摄像机画面中较亮时，选中
[
接地面明亮
]
。
•
临界值：输入亮度的阈值，以区分元件表面的状态。也可移动滚动条来调整。
4 操作篇
4-13 元件生成向导
294
n
位置偏离容许值 从下拉列表中选择识别元件时在哪个范围内进行识别。
•
指定位置：在指定区域内识别。
•
自动算出元件尺寸：考虑角度、角度偏差的容许值，自动设定识别区域
后识别。
角度偏离容许值 对识别得到的元件角度与预计元件所在的角度有偏差时，容许的角度偏差量
进行设定。
本体对背景极性 在下拉列表中设定元件主体和背景的亮度差。
锡球的极性 用下拉列表设定本体与脚哪个更加明亮可见。选择［本体明］、［本体暗］
中任意一个。
本体辅助样本 指定检测主体时使用的样品系数。
如果设定为 1，则使用所有像素识别主体，如果设定为 2，则从 2×2 的像素
中选择一个代表点来识别主体。
锡球表面的大小 如果通过识别取得的锡球尺寸与实际的锡球尺寸不同，要设定「通过识别取
得的锡球尺寸」相对于「实际锡球尺寸」的百分比。
如果本体为白色系，则锡球看起来倾向于较大，通过设定大于 100%的值，
有时会改善元件识别错误。如果本体为黑色系，则锡球看起来倾向于较小，
通过设定为小于 100%的值，有时会改善元件识别错误。
在粗定位中利用本体 计算元件的大概位置时，选中后将使用主体信息计算。
主体反映清晰明确时，很容易用主体信息计算。
主体检测失败时，自动转移到利用锡球的定位处理。
4 操作篇
4-13 元件生成向导
295
4
n
位置偏离容许值 从下拉列表中选择识别元件时在哪个范围内进行识别。
•
指定位置：在指定区域内识别。
•
自动算出元件尺寸：考虑角度、角度偏差的容许值，自动设定识别区域
后识别。
角度偏离容许值 对识别得到的元件角度与预计元件所在的角度有偏差时，容许的角度偏差量
进行设定。
本体对背景极性 在下拉列表中设定元件本体和背景的亮度差。
本体辅助样本 指定检测本体时使用的样品系数。
如果设定为 1，则使用所有像素识别本体，如果设定为 2，则从 2×2 的像素
中选择一个代表点来识别本体。
自动 自动计算适当的本体辅助样本时，勾选此项。
机身分数门槛 对使用本体进行大致定位时，判断是否用本体进行定位的阈值进行设定。
进行多余的脚的确认 实际元件的脚数比数据中的脚数多时，如果要检出多余的脚，并将识别结果
输出为 NG ，要勾选此项。
