欠缺之脚数脚为等间距配置时，在 0～999 的范围内输入 1 个分组中脚的缺损个数。

欠缺起点输入 1 个分组中第一个缺损脚的位置。俯视元件，按顺时针方向从分组的开始

处数。

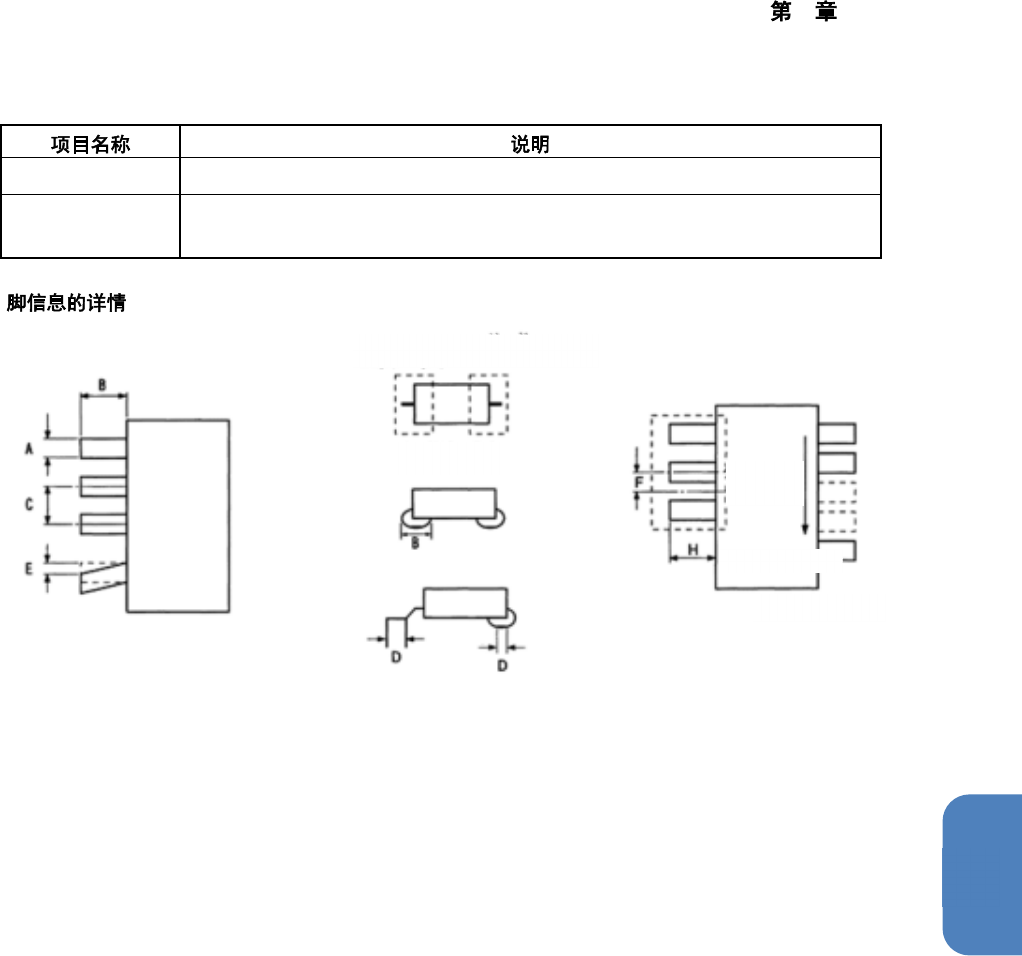

（A）脚宽度

（B）脚长度

（C）脚间距

（D）接触面长度

（E）脚弯曲容许率

（F）脚补正值

（G）—

（H）脚尖端到本体的间隔

（I） —

（J）欠缺个数

（K）欠缺起点

脚参数 1 脚参数 2

脚间距：0

组中心

元件中心

J：欠缺根数：2

K：欠缺起点：3

4 操作篇

4-12 编辑数据库

258

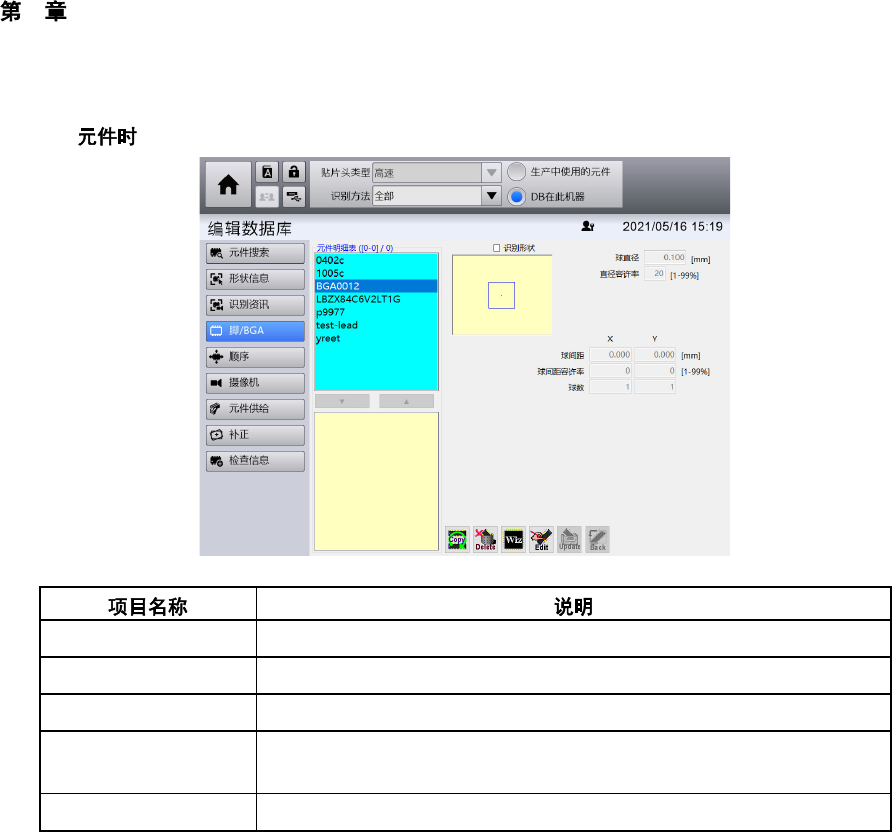

n BGA

球直径在 0.001 mm ～ 99.999 mm 的范围内输入球的直径。

直径容许率在 1% ～ 99%的范围内输入球直径的容许率。

球间距 X／球间距 Y 以 0.001 mm ～ 99.999 mm 的范围输入相邻的球间隔。

球间距容许率 X／

球间距容许率 Y

以 1% ～ 99%的范围输入球间距的容许率。

球数 X／球数 Y 以 1 ～ 100 的范围输入可配置的球的个数。

4 操作篇

4-12 编辑数据库

259

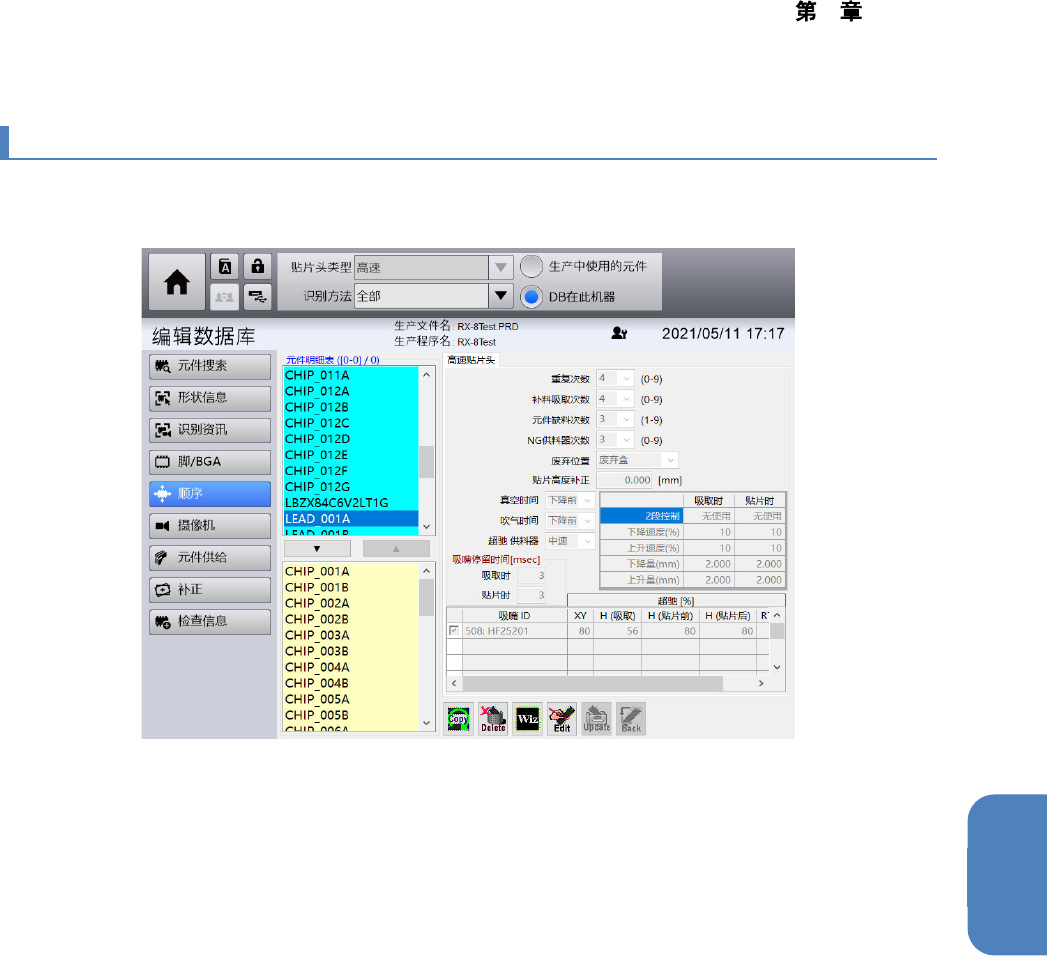

4-12-6. 元件的吸取、贴片顺序画面

可显示和编辑本机装置内 DB 或者程序中元件资料库中记录的元件资料之吸取和贴片顺序信息。
