4 操作篇
4-18IFS-NX 的使用（选项）
494
4-18-4. 误安装防止功能
n

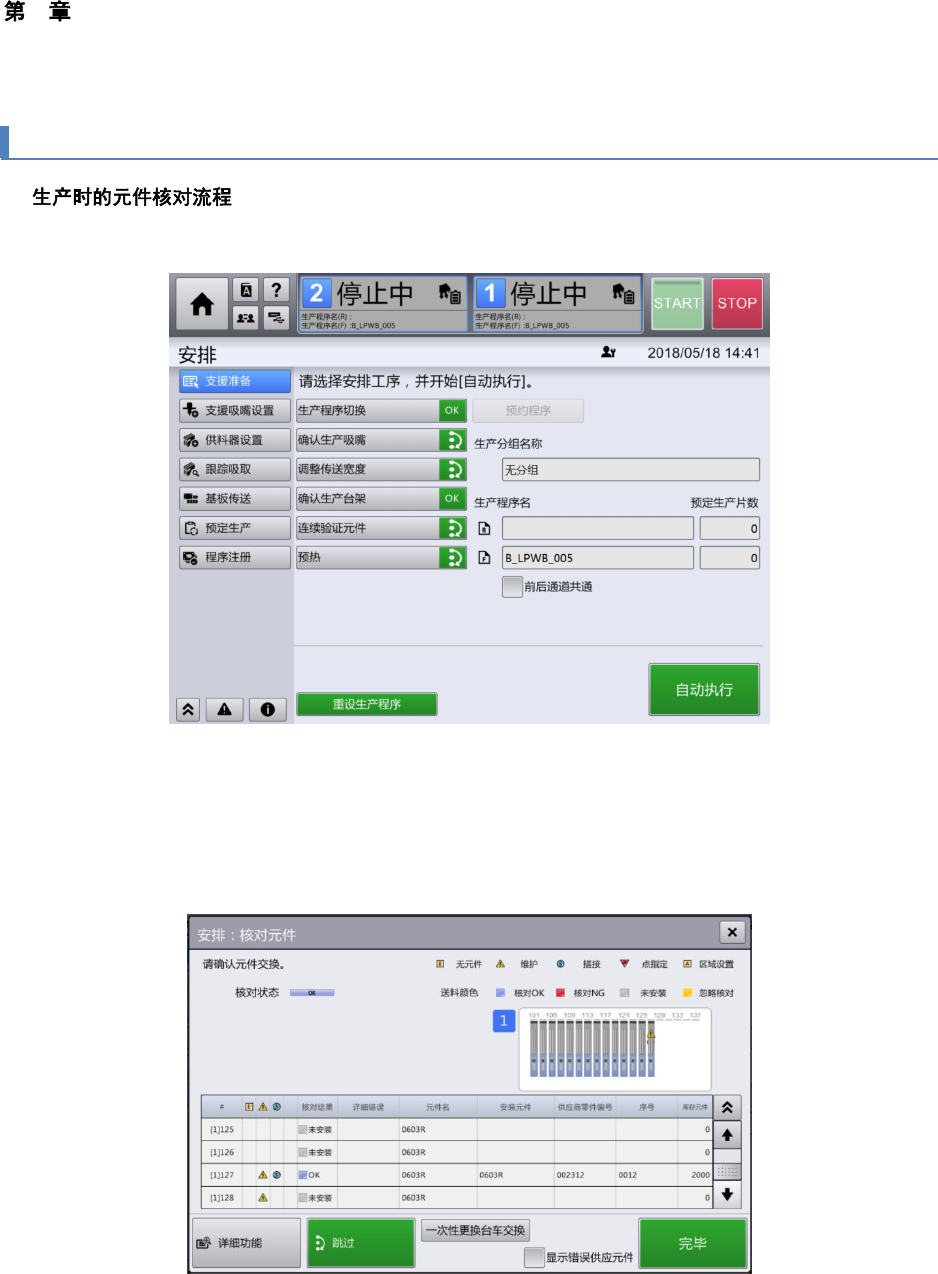

(1) 在[顶部菜单] – [安排] – [支援准备] 画面中，作为准备工程将 [生产程序切换] 、[确认生产台架] 设定为
ON 状态（绿色），选择生产程序名及预定生产片数后，触摸[自动执行]。
(2) 进行生产程序切换时，装置将向 IFS 服务器通知生产程序的变更及内容。装置将从 IFS 服务器取得所
使用台架上供料器的元件核对状态。
(3) [确认生产台架]工程，对是否已安装生产所需的台车进行确认后，会显示[安排：核对元件] 对话框，用
于将单元 1 侧使用的元件安放到装置中。[安排：核对元件] 对话框会实时显示已取得的供料器元件核
对状态。
(4) 将台车安放到所需的供料器位置，按 [完毕] 按钮，[安排：核对元件] 对话框即关闭，将显示单元 2 侧
的[安排：核对元件] 对话框。单元 1 及单元 2 的供料器核对完成后，将进入下一个准备工程。所有准
备工程完成后，准备处理即结束。
4 操作篇
4-18IFS-NX 的使用（选项）
495
4

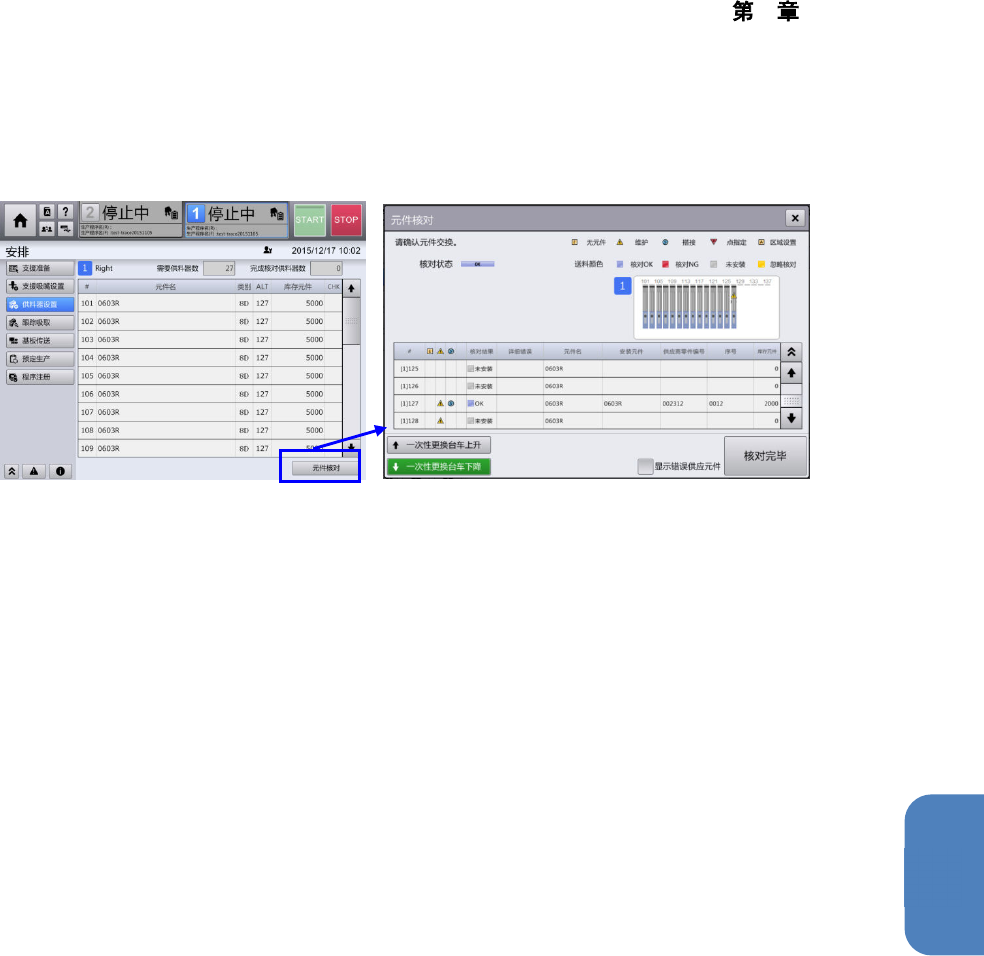

(5) 执行准备后的核对状态的确认，也可通过[顶部菜单] – [安排] – [供料器设置] 画面，在触摸[元件核对]
按钮显示的[元件核对] 对话框中按照相同的操作进行确认。
(6) 生产中供料器状态的确认，要在[顶部菜单] – [生产] – [供给装置] 画面中进行。[供给装置] 画面可通过
选项卡切换 [供料器确认] 及 [核对确认]2 个显示模式。
[供料器确认] 选项卡在不使用误安装防止功能的环境中使用，显示与以往相同的装置内各供料器的种
类或元件剩余数。 [核对确认] 选项卡，可在使用误安装防止功能的环境中显示，在显示从 IFS 服务器
取得的各供料器的核对状况的同时，使用[强行] 按钮、[点] 按钮、[区域设定] 按钮，对各供料器中发生
的错误状态进行处理。
[供料器确认] 选项卡、以及[核对确认] 选项卡均可使用 [元件交换] 按钮操作元件交换，使用[库存元件
设定] 按钮进行元件剩余数设定。
[供给装置] 画面，实时显示安装在装置上的左右单元台架上供料器的状态。供料器的状态以供料器分
布图以及列表形式显示。
4 操作篇
4-18IFS-NX 的使用（选项）
496

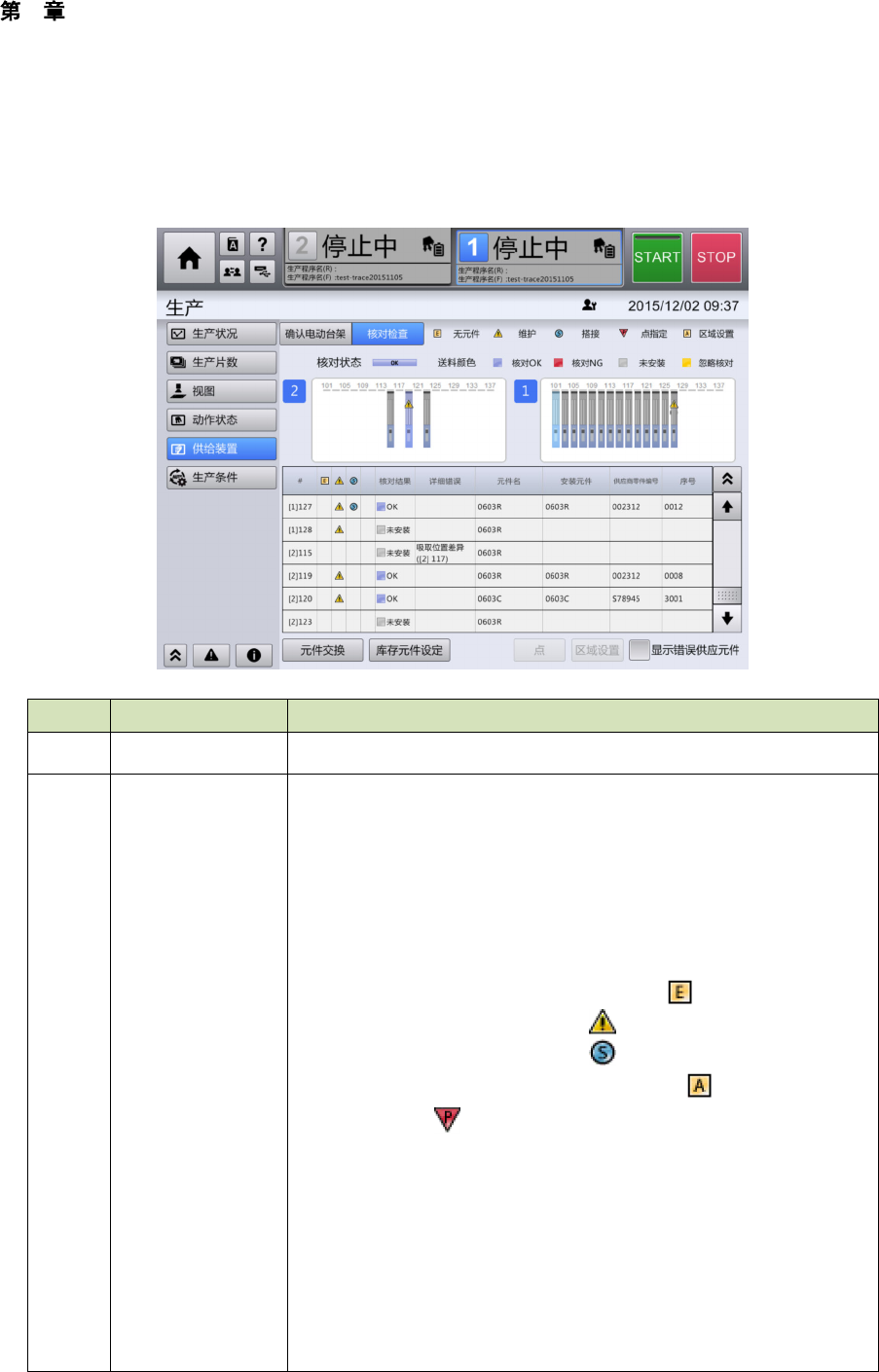

●核对状态的显示
[供给装置] 画面（选择[核对确认] 选项卡时）显示以下信息。
记号 名称 说明
(a)
供料器配置分布 描绘左右单元供料器配置的分布。
(b)
供给部列表 以列表形式显示从 IFS 服务器取得的左右单元侧供料器的核对状态
相关信息。
双击[元件名] 等项目名称，将按照显示数据自动调整项目的显示宽
度。
•
#
：显示供给位置号。
[1]101～[1]138、[2]101～[2]138 的表述。（[1]、[2]为单元号）
•
元件用完：发生元件用完的供料器显示 标记。
•
维护：维护状态的供料器显示 标记。
•
搭接：正在搭接的供料器显示 标记。
•
区域
・
点：指定了搭接区域的供料器显示 标记，指定了点的
供料器显示 标记。
•
核对结果：显示供料器的核对结果
(OK / NG /
忽略核对
/
未安
装
)
。
•
详细错误：供给部发生错误时，显示错误的详情。
•
元件名：显示元件名。
•
安装元件：显示从
IFS
服务器通知的已安装的元件名。
•
供应商零件编号：显示从
IFS
服务器通知的已安装元件的供应
商零件编号。
•
序号：显示从
IFS
服务器通知的已安装元件的序列号。
