4 操作篇
4-15 示教
355
4
(a)
示教点 显示 BOC/领域标记示教位置。
(b)
标记 ID 显示示教对象的 BOC/领域标记 ID。
触摸文本框输入数值，或触摸 / ，移动到前后的 BOC/
领域标记上。
(c)
补正基准 BOC ID 显示规定 BOC/领域标记位置上坐标导入位置的 BOC/领域标记
ID。
触摸文本框输入数值，或触摸 / 更改数值。
(d)
移动至识别位置 将摄像机的中心移动到 BOC/领域标记的中心位置（执行示教
后为标记示教位置）。
(e)
摄像机图像 显示操作对象单元（贴片头）的摄像机图像。
用于示教的坐标导入位置以红色十字标记显示。
也会按标记的外形尺寸显示外框线。
(f)
移动速度 从[低速]、[中速]、[高速]中选择十字标记或 XY 轴的移动速度。
(g)
微调动作移动 触摸切换[微调动作移动]模式和十字标记移动模式。
蓝色状态为[微调动作移动]模式。
(h)
移动按钮 移动摄像机图像上的十字标记。
在[微调动作移动]模式下将微调移动对象单元上贴片头的 XY 轴
（摄像机图像的显示中心位置）。
(i)
坐标取得 导入摄像机图像的十字标记中心的坐标数据，然后反映到 (j) 的
[标记数据示教]位置上。
(j)
坐标值一览 显示示教处理前后标记位置的坐标。
(k)
复原 将 (j) 的[标记数据示教]位置值恢复为示教前的位置。
(l)
连续 连续显示 BOC/领域标记的中心位置。
(m)
待机时间 输入操作[连续]时各个点上摄像机的待机时间。
可输入 0～9.9(sec) 的值。
(n)
识别测试 显示[BOC/领域标记识别测试]对话框，可进行 BOC/领域标记
的识别测试，或调整识别参数。
(o)
保存并结束 将示教结果反映到生产程序中，然后关闭对话框。
4 操作篇
4-15 示教
356

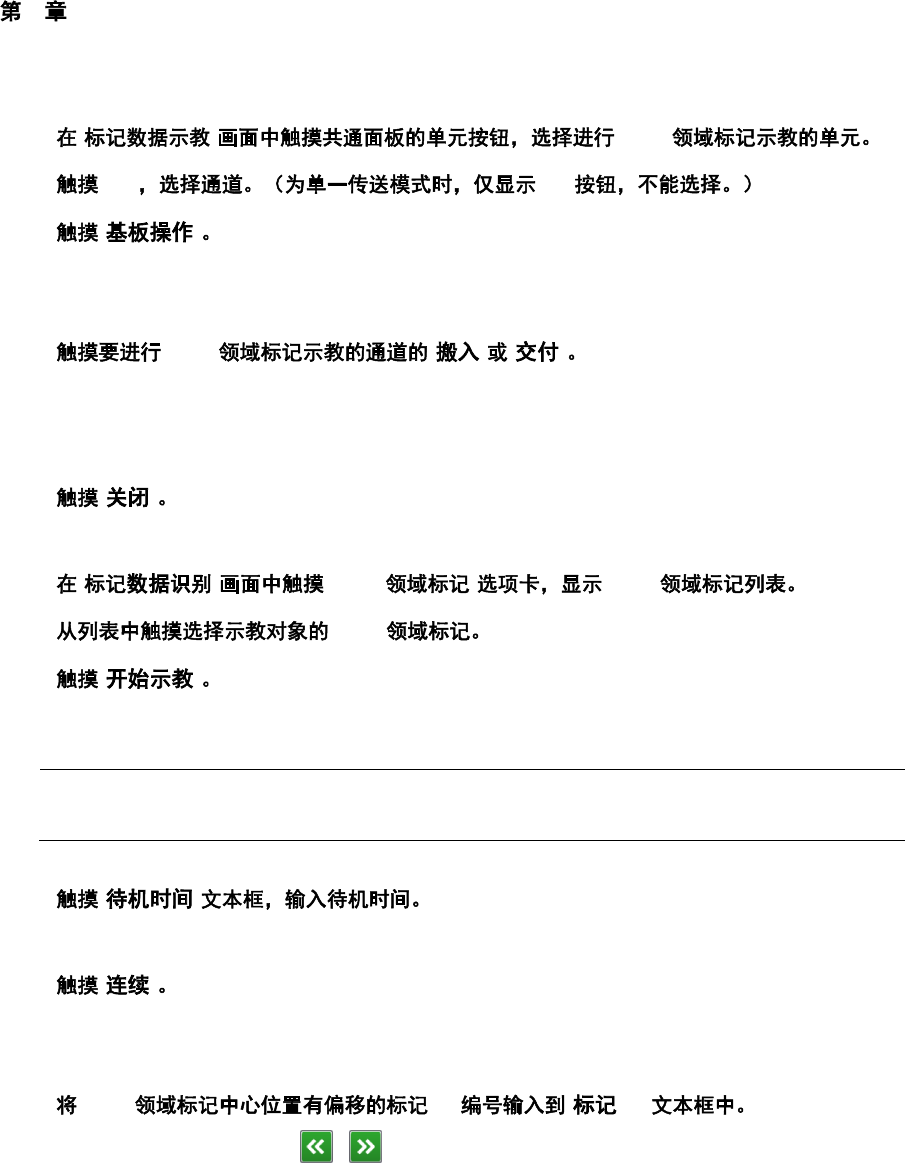

1 [ ] BOC/
2 F/R [F]
3
[ ]
显示[基板操作]对话框。
有关[基板操作]对话框的详情，请参阅「4-6-4 元件贴片确认」的「基板操作对话框的操作」。
4 BOC/
[ ] [ ]
基板被放置在本机内。
要手动放置基板时，请触摸[开始装置内作业]，在安全盖（罩）打开后，手动放置基板在传送上，触
摸[完成装置内作业]。
5
[ ]
关闭[基板操作]对话框，显示[标记数据识别]画面。
6 [ ]
[BOC
/
]
BOC/
7 BOC/
8
[ ]
显示[BOC/领域标记识别]对话框，摄像机移动到 BOC/领域标记列表中所选标记 ID 的坐标上。
Tips
Ÿ
单独进行
BOC/
领域标记示教时，请跳过步骤
9
到
11
，从步骤
12
开始操作。
9
[ ]
设定在各点上的待机时间，用于确认 BOC/领域标记中心位置的坐标。
10
[ ]
摄像机图像将向所有 BOC/领域标记的中心位置连续移动。确认与 BOC/领域标记中心位置的偏移。
触摸[STOP]即中断。
11 BOC/ ID
[ ID]
请触摸文本框输入，或触摸 / 选择标记 ID。
4 操作篇
4-15 示教
357
4

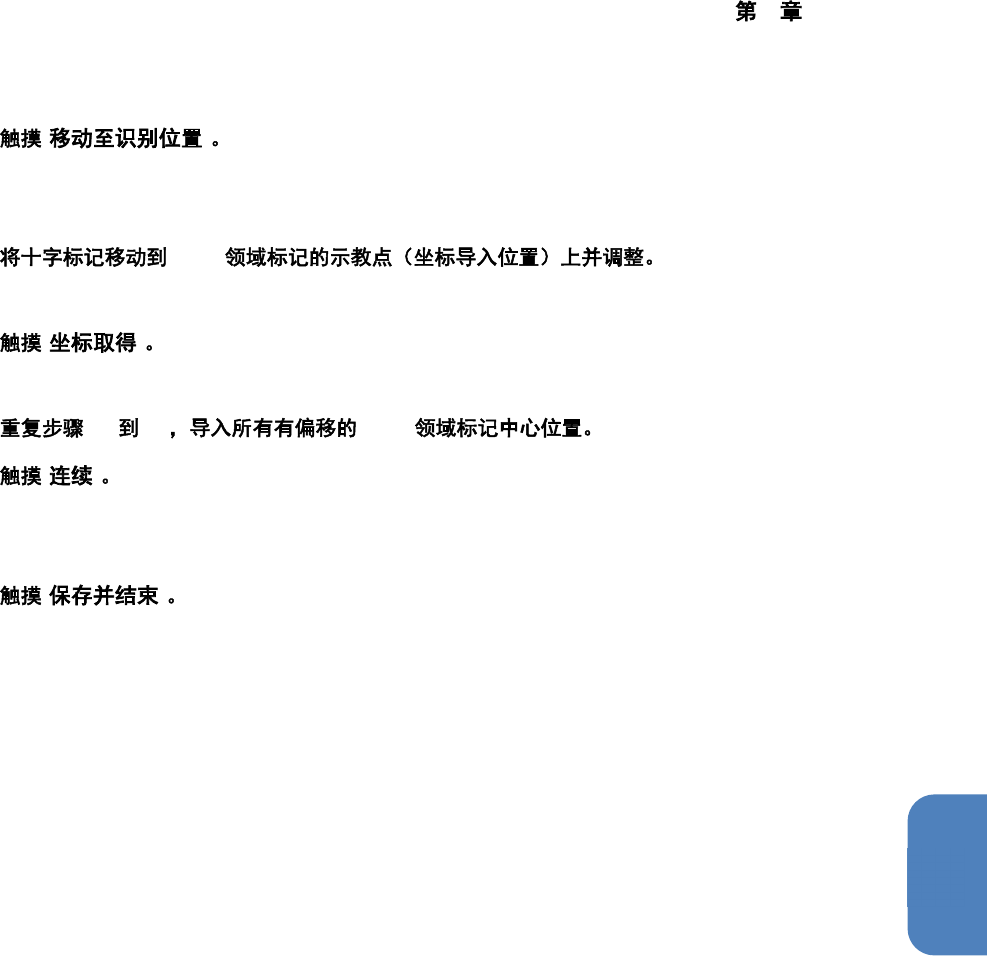

12
[ ]
摄像机将移动到示教对象的 BOC/领域标记中心位置，并显示红色十字标记。
如果该点已经导入了坐标，则会在摄像机图像的坐标导入完成位置上显示绿色的固定十字标记。
13 BOC/
摄像机图像中有 BOC/领域标记的示教点时进行十字标记操作，其他情况下进行微调移动。
14
[ ]
将更新标记示教位置的坐标。
15 12 15 BOC/
16
[ ]
摄像机图像将向所有 BOC/领域标记的中心位置连续移动。确认与 BOC/领域标记中心位置的偏移。
触摸[STOP]即中断。
17
[ ]
保存示教结果，关闭[BOC/领域标记示教]对话框，显示[标记数据示教]画面。
