4 操作篇 4-20 外部输出功能的使用（选项） 536 • 卸载操作的流程 卸载按照下述顺序进行 操作。 ① 触摸 [ 卸载 ] 选项卡，选择卸载操作。 ② 选择台架位置。 标记移动到供给位置， 可以进行输入。 ③ ( 如为单轨供料器时 ) 扫描 供料器位置条形码。 对象元件被追加到列表 中。 ④ ( 如为双轨供料器时 ) 扫描 供料器位置条形码。 双方通道的元件被追加 到列表中。 ⑤ ( 如以全部元件为对象时 ) 触摸 [ 统一选 …
4 操作篇
4-20 外部输出功能的使用（选项）
535
4
n [ ] [ ]
记号
名称
说明
(a)
卸载选项卡 进行把供料器从装置上卸下的操作。
(b)
元件列表 列表显示被扫描的供给位置的元件。
•
勾选标记：要进行卸载的元件使勾选为
ON
。
•
吸取位置：装置编号和供给位置编号
•
元件名：已安装之元件的元件名
•
元件序列
No
：已安装之元件的元件序列
No
使用 E 8mm D 供料器的左右通道时，左右元件的双方均追加到列表
中。只要卸载某一方时，把要留下一方的元件之勾选标记设为 OFF。
(c)
个別选择 单独选择作为卸载对象的元件。
•
台架位置：选择进行卸载的台架。
•
吸取位置：选择进行卸载的供给位置或读入条形码。
•
[<<]
，
[>>]
：改变供给位置的编号。
•
勾选标记：要增加到元件列表中时使勾选为
ON
。
(d)
统一选择
将右侧或左侧台架上安装的元件信息显示到[元件]列表中。勾选标记变
为 ON。
(e)
全部解除 使[元件列表]的全部勾选标记为 OFF。
(f)
列表初始化 删除[元件列表]的全部信息。
(g)
卸载 卸载[元件列表]的勾选标记的 ON 元件
(h)
操作履历信息 在画面下侧显示本画面中操作过的履历信息。
(i)
关闭 完成设备登录，关闭对话框。
4 操作篇
4-20 外部输出功能的使用（选项）
536
• 卸载操作的流程
卸载按照下述顺序进行操作。
① 触摸[卸载]选项卡，选择卸载操作。
② 选择台架位置。
标记移动到供给位置，可以进行输入。
③ (如为单轨供料器时)扫描供料器位置条形码。
对象元件被追加到列表中。
④ (如为双轨供料器时)扫描供料器位置条形码。
双方通道的元件被追加到列表中。
⑤ (如以全部元件为对象时)触摸[统一选择 [1] Right]或[ 统一选择 [2] Left ] 按钮。被选择的台架上正
在安装的元件全部追加到列表中。
⑥ （根据需要）触摸[全部解除]。
经过确认对话框，列表上全部元件的勾选框被解除
⑦ （根据需要）触摸[列表初始化]。
经过确认对话框，全部元件被从列表中删除。
⑧ 对勾选框单独进行 ON/OFF 切换，可以自定义卸载对象。
⑨ 触摸[卸载]按钮。
卸载列表上已被勾选的元件，全部清除列表。

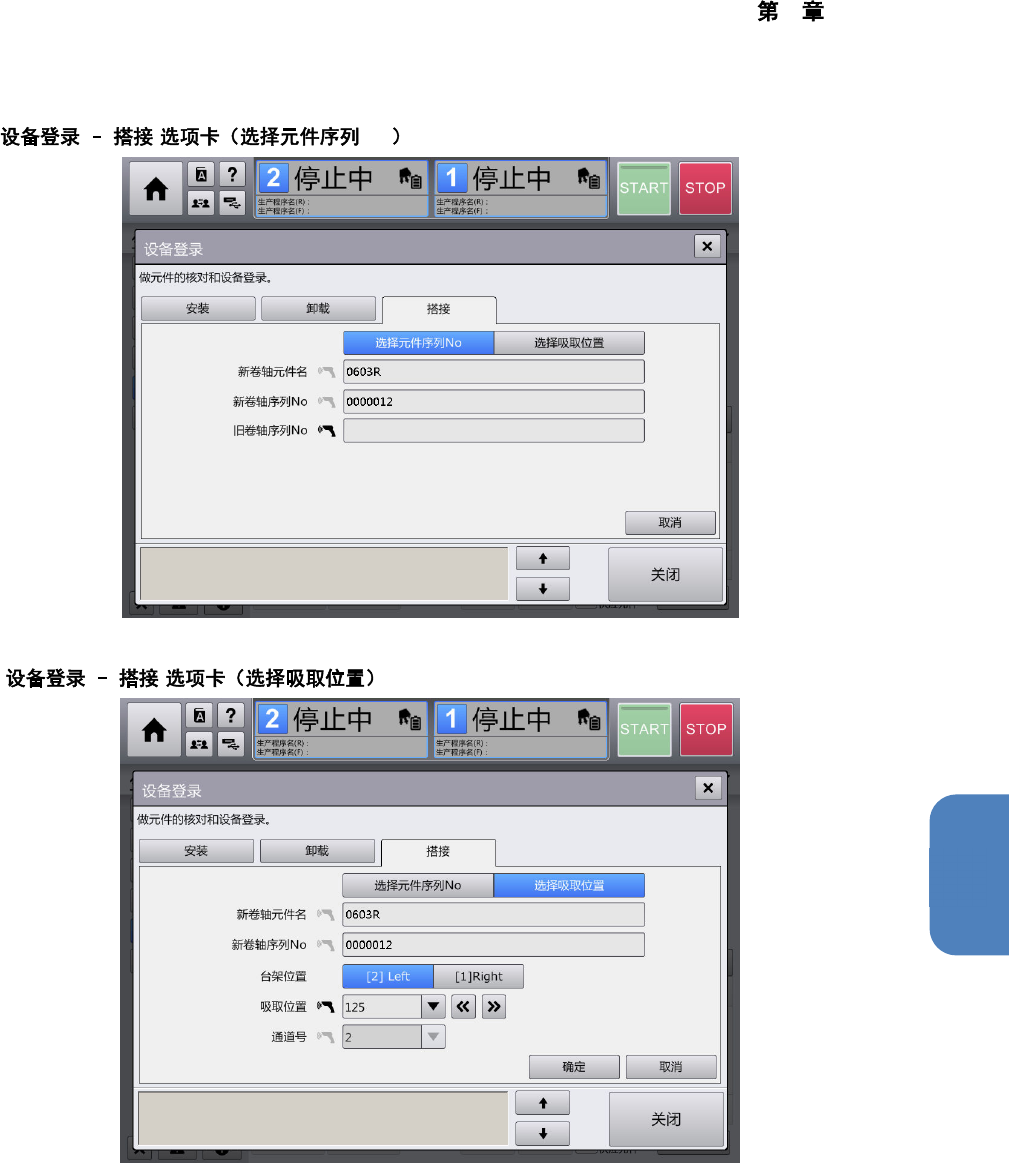

4 操作篇
4-20 外部输出功能的使用（选项）
537
4
n [ ] [ ] No
n [ ] [ ]
