2 系统概要 2-5. 18 2-5. 印刷基板设计基 准 2-5-1. 印刷基板设计 规格 本机可 贴片 的印 刷基板 ， 除了有 大小， 厚 度限制 外，需 要对 贴片 时的夹 钳， 定位 和传送 留出 一定 的空 间。 请在下述规格的基础上 设计印刷基板 。 n 可使用基板尺寸 无基板停止器 最小： 50m m × 50mm 最大： 420mm × 450mm 基板停止器 (3) (175mm 位置 ) 最小： 50m m × 5…
2
系统概要
2-4.
17
2
n
ID
506 HF10071(C) 1.0mm 0.7mm
1608
～
2012
507 HF12081 1.4mm 1.0mm 3216
508 HF25201 2.5mm 2.0mm
□
3mm
～□
5mm
511 HF12081(C) 1.4 mm 1.0 mm 2012-3216
•

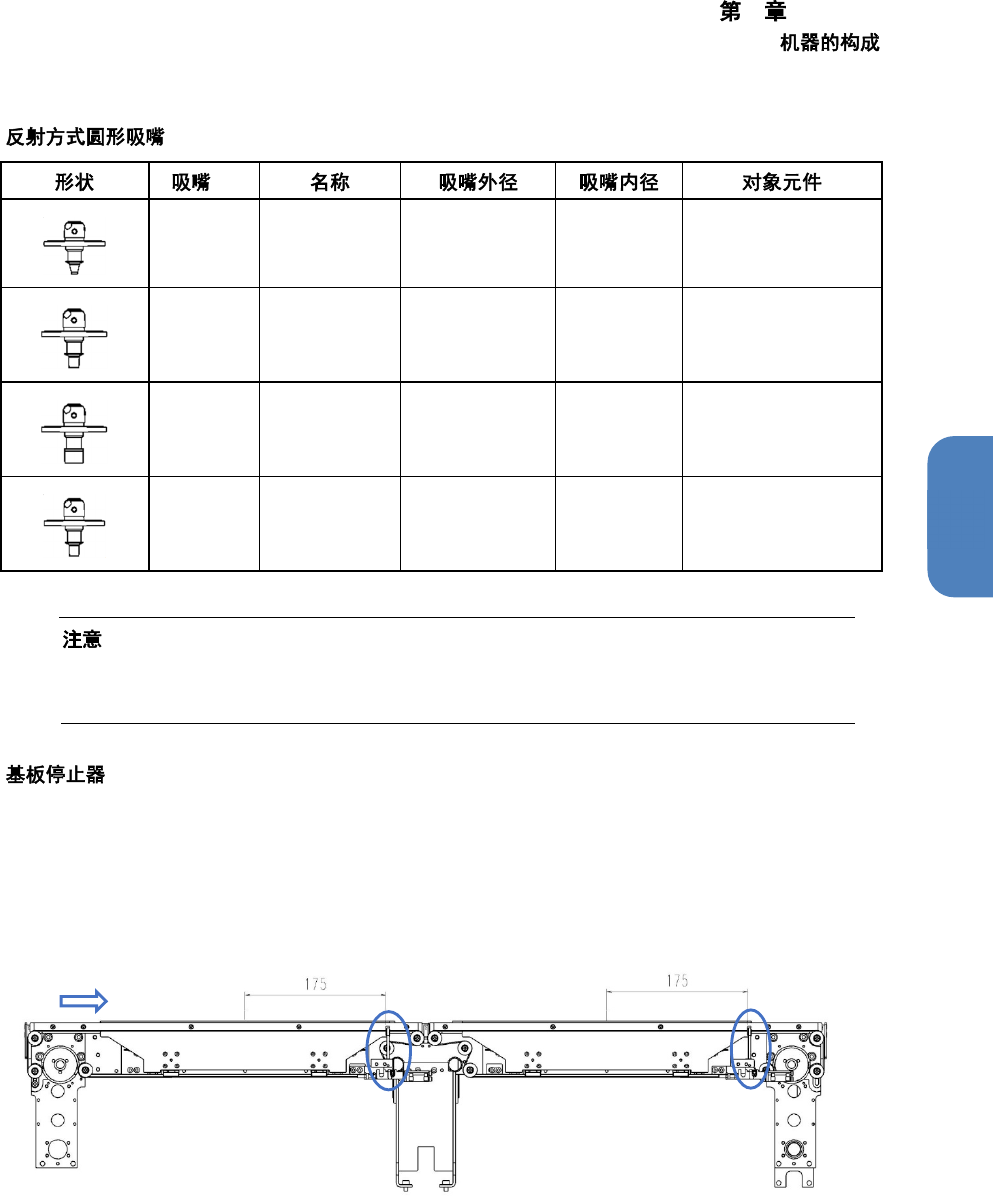

本机可检测吸嘴脱落。请使用
RX-7/RX-7R /RX-8
专用的吸嘴。
•
请勿直接用手将吸嘴安装到贴片头上。否则安装上的吸嘴将无法识别。
n
・
关于基板停止器的设置位置
基板停止器的位置，固定为
175 mm
。
传送方向
2
系统概要
2-5.
18
2-5.
印刷基板设计基准
2-5-1.
印刷基板设计规格
本机可贴片的印刷基板，除了有大小，厚度限制外，需要对贴片时的夹钳，定位和传送留出一定的空间。
请在下述规格的基础上设计印刷基板。
n
可使用基板尺寸
无基板停止器
最小：
50mm × 50mm
最大：
420mm × 450mm
基板停止器
(3)
(175mm
位置
)
最小：
50mm × 50mm
最大：
420mm × 450mm
可贴片基板范围
无基板停止器
X
方向：根据基板停止位置，从单元中央
±175 mm
的
范围内可贴片
Y
方向：基板近前侧
3 mm
～
(
基板宽度
-
3) mm
基板停止器
(3)
(175mm
位置
)
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
-
3) mm
基板厚度
0.3mm
～
6.0mm
n
可使用基板尺寸
无基板停止器
最小：
50mm × 50mm
最大：
510mm × 450mm
基板停止器
(3)
(175mm
位置
)
最小：
50mm × 50mm
最大：
510mm × 450mm
可贴片基板范围
无基板停止器
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
-
3) mm
基板停止器
(3)
(175mm
位置
)
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
-
3) mm
基板厚度
0.3mm
～
6.0mm
2
系统概要
2-5.
19
2
•
在通常的基板模式下基板尺寸
X
超过
350mm
时，即使指定了基板停止器
3
，也只对
相对基板传送方向的上游侧的单元使用停止器进行生产。
•
在通常的基板模式下基板尺寸
X
超过
350mm
时，贴片步骤
(
或电路
)
对应的
BOC/
领域
标记、坏板标记应在元件贴片单元的贴片范围内。
•
在通常的基板模式下基板尺寸
X
超过
350mm
时，全局坏板标记应在上游单元的贴片
范围内。
•
长尺寸基板模式，只限处于基板传送方向下游侧的单元使用基板停止器进行生产。
•
为长尺寸基板模式时，贴片步骤
(
或电路
)
对应的
BOC/
领域标记应在元件贴片单元的贴
片范围内。
•
为长尺寸基板模式时，贴片步骤
(
或电路
)
对应的坏板标记应在元件贴片单元的贴片范
围内，或者在上游单元的贴片范围内。
•
为长尺寸基板模式时，全局坏板标记应在上游单元的贴片范围内。

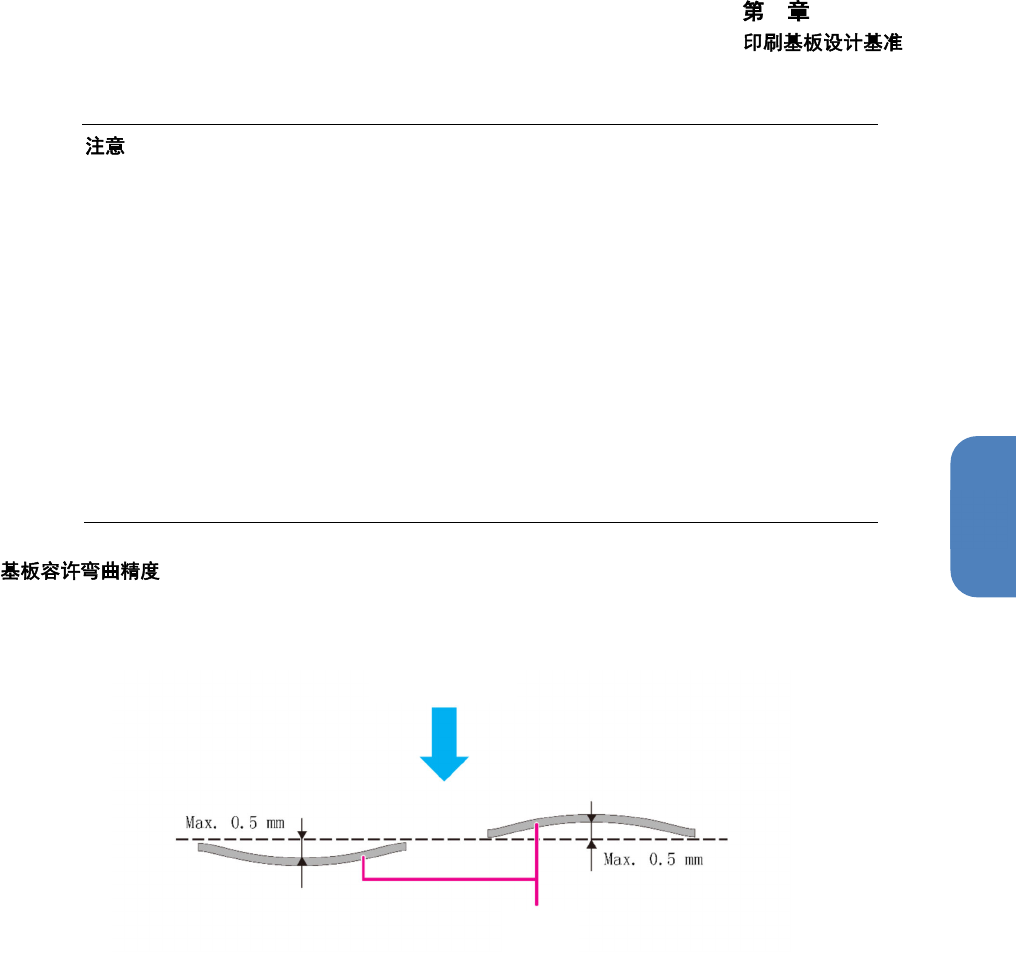

如下图所示，印刷基板的容许弯曲，从贴片方向看，上下均为最大
0.5 mm
。
元件贴片方向
基板
