4 操作篇 4-11 编辑生产程序 242 4-11-11. 机器情报编辑 触摸 [ 编辑生产程序 ] 菜单画面左侧的子 菜单面板中的 [ 机器情报 ] ，显示 [ 机器情报 ] 画面。 n [ ] n [ ]
4 操作篇
4-11 编辑生产程序
241
4
吸嘴列表 在画面右侧显示吸嘴列表。
•
吸嘴
:
显示吸嘴
ID
及吸嘴名称
•
资源数
:
显示吸嘴的剩余数。
显示从
[
机器信息
]
画面中设定的吸嘴最大数量
的设定值减去
[
优化吸嘴数
]
的数值。使用配置按钮配置吸嘴后即进行减算。
•
固定吸嘴数：显示装置的机器设置中设定的固定吸嘴数。显示的是左右单元
的合计数量。
•
优化吸嘴数
:
显示优化的结果、在装置中使用的吸嘴总数。手动变更了吸嘴
配置时，将显示编辑后的使用吸嘴总数。
配置 NG 设定为在优化过程中不使用贴片头上的各吸嘴号、或 ATC 上的各插槽号时，需
选择此项，按[配置] 按钮进行配置时，优化过程中不会分配到该位置。
配置 将[吸嘴列表]中选择的吸嘴，设置到在吸嘴号或插槽号列表中选择的位置上。
删除 删除吸嘴号或插槽号列表中选择的位置上的吸嘴。
要移动吸嘴时，请按照以下步骤进行操作。
1
2 [ ]
从索引中删除选择的吸嘴号。
3
4
5 [ ]
吸嘴将显示在选择吸嘴号中。
4 操作篇
4-11 编辑生产程序
242
4-11-11.机器情报编辑

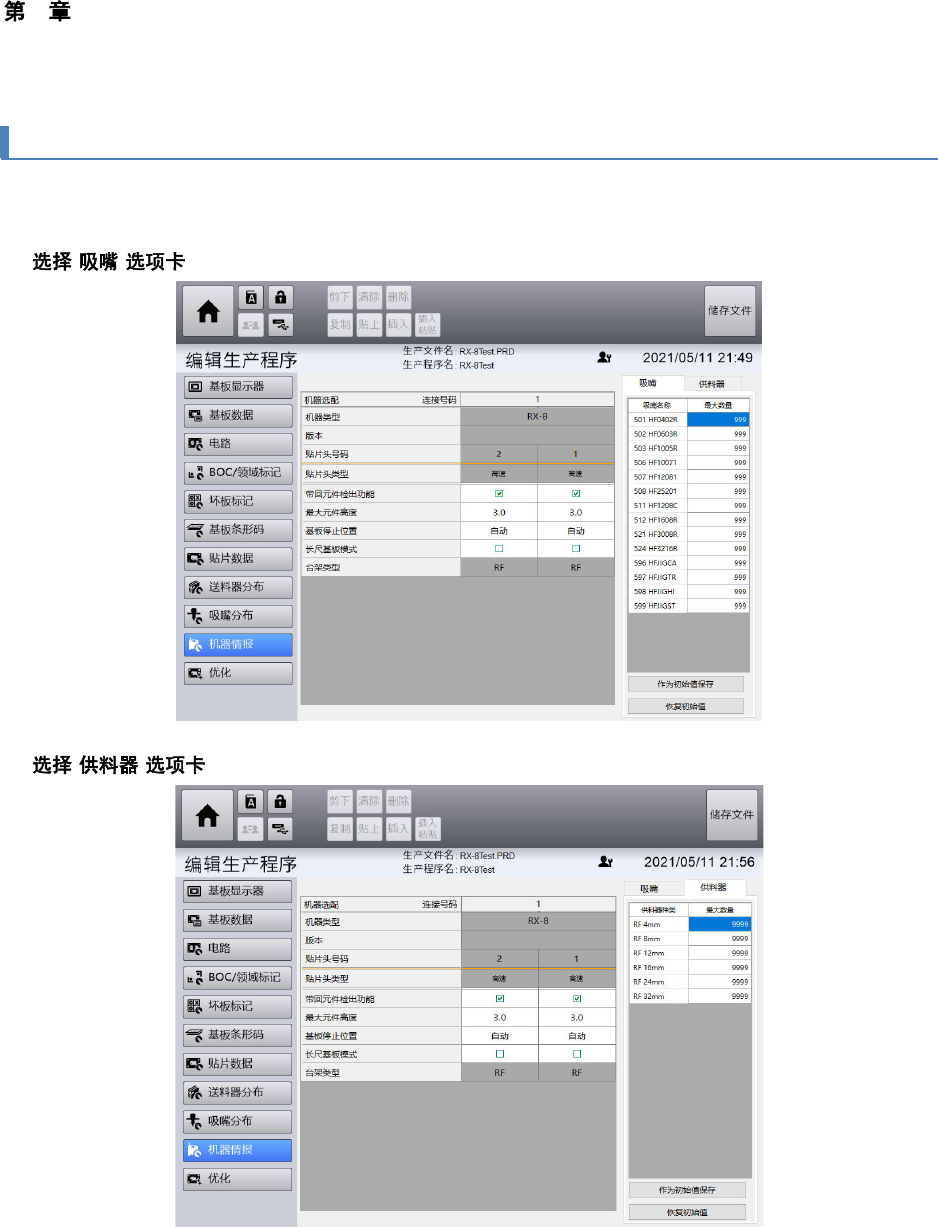

触摸[编辑生产程序]菜单画面左侧的子菜单面板中的[机器情报]，显示[机器情报]画面。
n [ ]
n [ ]
4 操作篇
4-11 编辑生产程序
243
4
可使用吸嘴列表显示机器左右单元各自可使用的吸嘴。
连接号码 显示连接的电子元件贴片机顺序。
机器类型 选择机器类型。
版本 选择版本。
贴片头号码 显示对机器信息中各选项进行设定的对象贴片头编号。
贴片头类型 显示吸嘴头编号对应的吸嘴头类型。(RX-8 固定为高速贴片头)
带回元件检出功能 支持带回元件检出功能时，要勾选此项。
最大元件高度 为了对优化平衡进行调整，应选择对象单元可贴片元件的最大高度。
高速贴片头时，要从以下 3 个模式中选择。初始值设定为 3.0mm。
•
3.0mm
•
2.0mm
•
0.5mm
前工序已贴片最大元件高度，可在[机器设置］菜单的［装置设定］画面
进行设定。
基板停止位置 输入单元内使基板停止的 Y 轴方向位置的补正值(mm)。指定为 0 时，
停止位置将位于单元的中央。
装置如果安装有基板停止器（选购项），触摸项目右侧的▼按钮即显示
下拉菜单，可选择以下基板停止器位置。
•
[
停止器
3]
（距离装置中央
175mm
的位置）
直接手动输入基板停止位置的补正值(mm)，若选择为[自动]，则优化自
动决定补正值。
直接手动输入还是指定为
[自动]，都将不使用基板停止器而进行生产。
长尺寸基板模式 要在长尺寸基板模式下进行元件贴片时，请勾选此项。
如果基板的 X 方向尺寸超过 420mm，需要勾选本项目。
左右装置的设定要相同。
台架类型 显示要使用的台架类型。(RX-8 固定为 RF 台架)
吸嘴资源列表 选择[吸嘴] 选项卡时，在 0～999 的范围内指定各吸嘴名称的吸嘴最大
数量。
如果指定为 0，该吸嘴将不被使用。
初始值设定为 999。
供料器资源列表 在[送料器]选项卡被选择的情况下，于 0～9999 的范围内对本机中可以
使用的每种送料器的最大个数进行指定。
如果指定为 0，该供料器将不被使用。
初始值设定为 9999。
作为初始值保存 将[吸嘴资源]列表、或[供料器]列表中设定的当前值保存为初始值。
刚启动软件或在触摸共通面板的[新规作成]（新建）时，[吸嘴资源]、或
[供料器]的最多个数中将显示保存的值。
