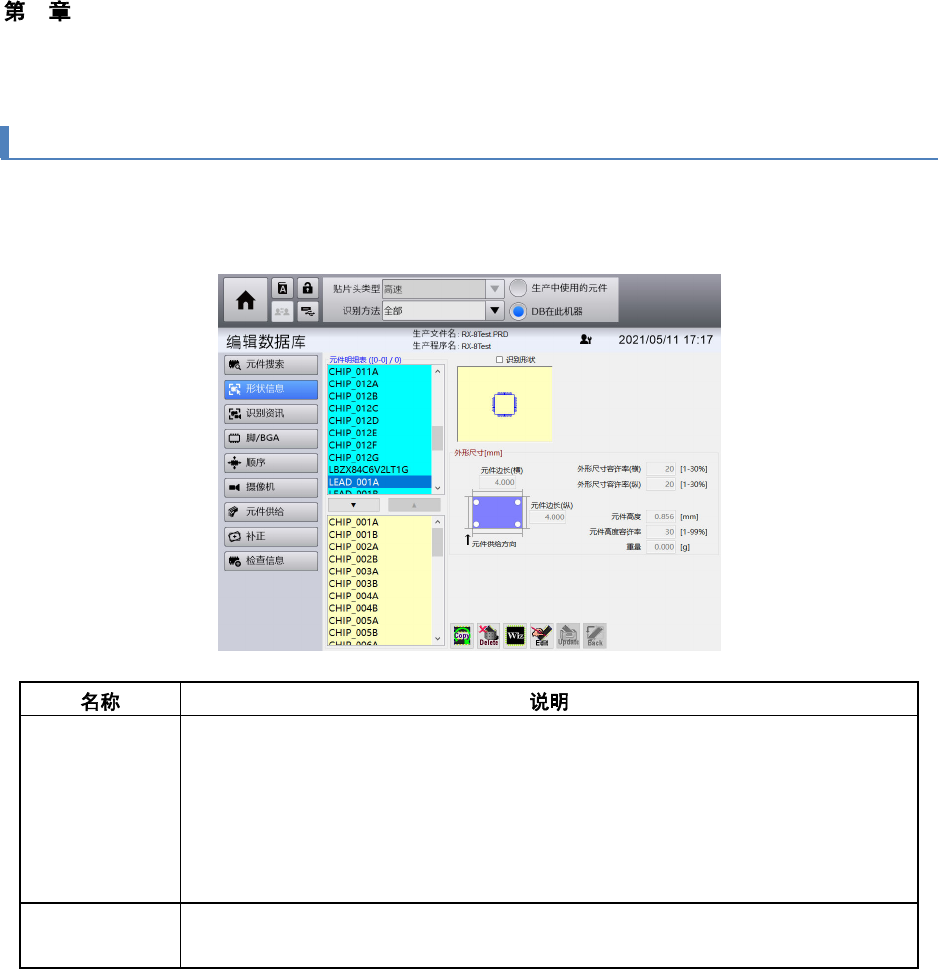

4-12-3. 元件的形状信息画面
可在装置内 DB 或者程序中显示元件资料库中注册的元件资料之元件大小信息。或者在各字段中输入，编
辑大小信息。
外形尺寸[mm]
•
元件边长（横）：输入方形元件的元件边长（横）的尺寸。
•
元件边长（纵）：输入方形元件的元件边长（纵）的尺寸。
•
元件高度：输入元件的高度。
•
重量：输入元件的重量。
•
外形尺寸容许率（横）：输入识别元件尺寸时的元件边长（横）的容许率。
•
外形尺寸容许率（纵）：输入识别元件尺寸时的元件边长（纵）的容许率。
•
元件高度容许率：输入吸取检查识别时元件高度的容许率。
元件形状图 显示元件形状信息。
勾选[识别形状]后，显示识别形状示意图。
4 操作篇
4-12 编辑数据库
255
4

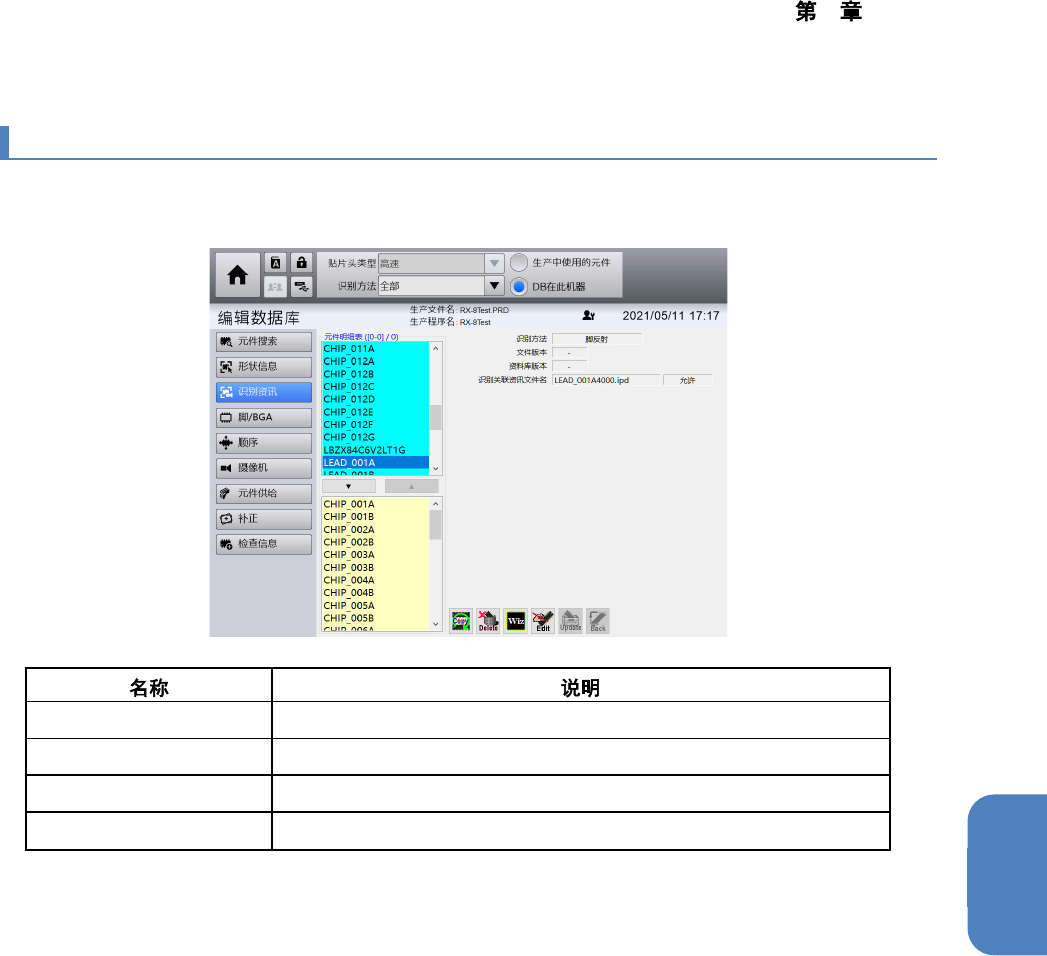

4-12-4. 元件的识别信息画面
可显示和编辑本机装置内 DB 或者程序中元件资料库中记录的元件资料之识别参数。
识别方法 显示识别方法。
资料库版本 显示资料库版本。
文件版本 显示文件版本。
识别关联资讯文件名 显示识别关联信息文件的有无，以及文件名。
4 操作篇
4-12 编辑数据库
256

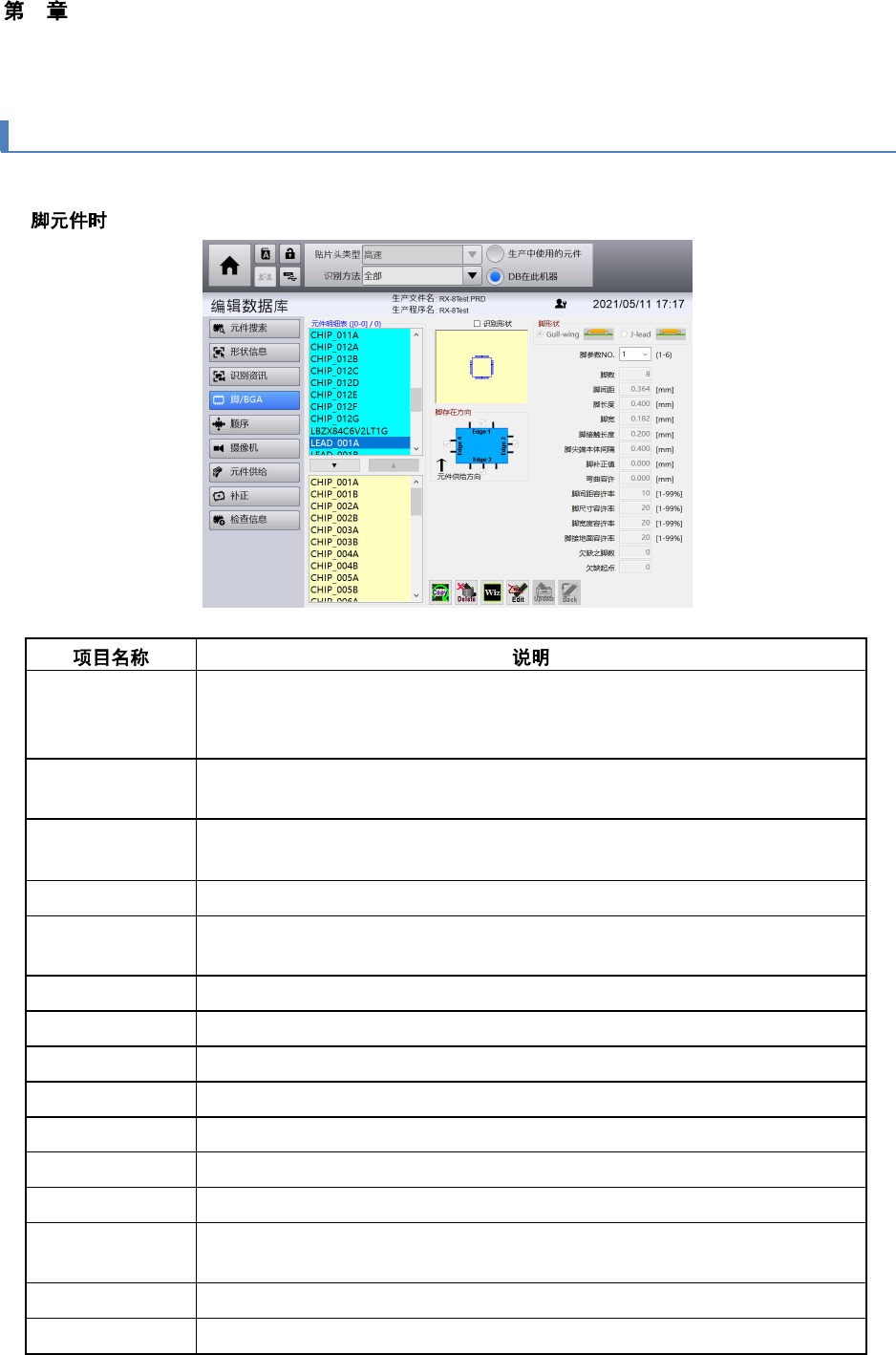

4-12-5. 元件的脚/BGA 信息画面
可显示和编辑本机装置内 DB 或者程序中元件资料库中记录的元件之脚信息或 BGA 信息。
n
脚形状 选择脚形状。
Gull-wing：Gull-wing 形脚
J-lead：J-lead 形脚
脚参数 No. 1 种元件最多可选择 6 种参数。即使边不同，只要数据相同，即可在指定存在
方向后使用。对脚分组后输入脚参数，然后在每个脚参数中输入各种数据。
脚存在方向
边 1～ 边 4
对不同的元件参数选择元件各边有无脚。各方向上有脚时，选中相应方向的
边。没有脚时取消选中。
脚数 在 1～9991 的范围内输入 1 个分组中实际存在的脚个数。
脚间距 在 0.001mm～99.999mm 的范围内输入脚的中心距离。分组中只有 1 个脚
时，脚间距中将显示 0[mm]。
脚长度 在 0.001mm～99.999mm 的范围内输入脚的长度。
脚宽 在 0.001mm～99.999mm 的范围内输入脚宽度。
脚接触长度 在 0.001mm～99.999mm 的范围内输入脚和基板接触面的长度。
脚尖端本体间隔 在 -999.999mm～999.999mm 的范围内输入脚前端与模型之间的间隔。
脚宽度容许率 在 1%～99% 的范围内输入脚宽度容许率。
脚尺寸容许率 在 1%～99% 的范围内输入脚长度容许率。
脚接地面容许率 在 1%～99% 的范围内输入脚和基板接触面的长度容许率。
脚补正值 在 -999.999mm～999.999mm 的范围内输入脚分组的中心相对于元件中心的
补正值。
弯曲容许 在 0～99.999 的范围内输入脚前端的弯曲容许率。
脚间距容许率 在 1%～99% 的范围内输入脚间距容许率。
