第 5 章 维护篇 5-2. 保养检查 41 5 2. 1 . 拔下总气管。 拆下装置背面的护罩（ 螺丝 6 处）， 请拔下总气管。 3. 拔下右图红圈处的连接 器。 4. 拆下固定真空泵支架的 2 处螺丝， 拉出真空泵。 螺丝要重新使用，请勿 遗失。
第
5
章 维护篇
5-2.
保养检查
40
真空压力降低有时是真空泵消耗品的磨损所致。
必要的部件
品号
品名
数量
备注
40138045
真空泵维护套件
1
大致更换周期
: 1
年
磨损部件的更换方法
请拆下左侧面的护盖再进行作业。
如果左侧面的护盖拆不下来，请将机器正面的护盖拆下，再进行作业。
1.
1
.
将台车拉出，关闭机器的电源。
请将总断路器也关断。
2
.
拧下
6
处的螺丝，拆下左右护盖。
第
5
章 维护篇
5-2.
保养检查
41
5

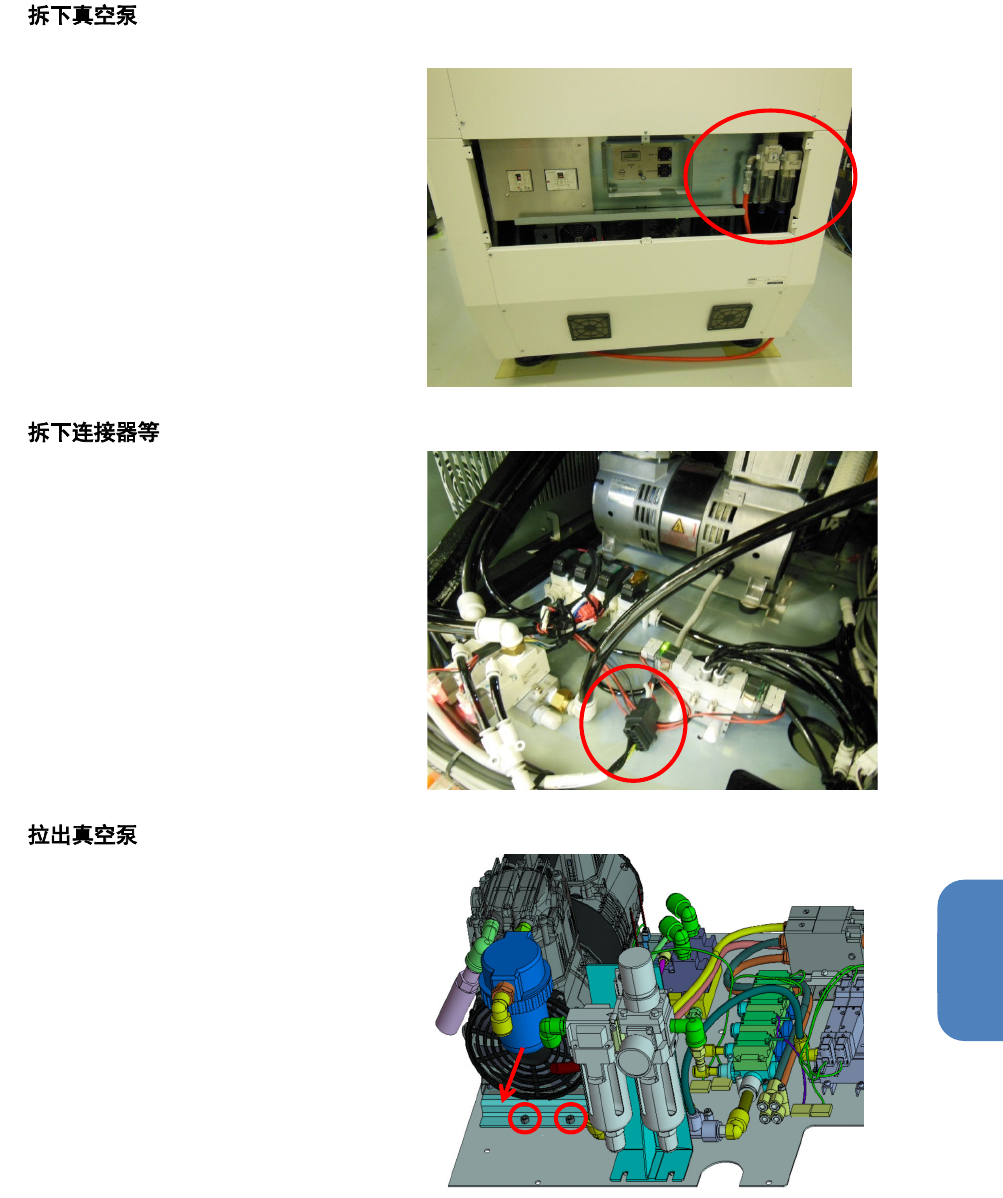

2.
1
.
拔下总气管。
拆下装置背面的护罩（螺丝
6
处），
请拔下总气管。
3.
拔下右图红圈处的连接器。
4.
拆下固定真空泵支架的
2
处螺丝，
拉出真空泵。
螺丝要重新使用，请勿遗失。
第
5
章 维护篇
5-2.
保养检查
42

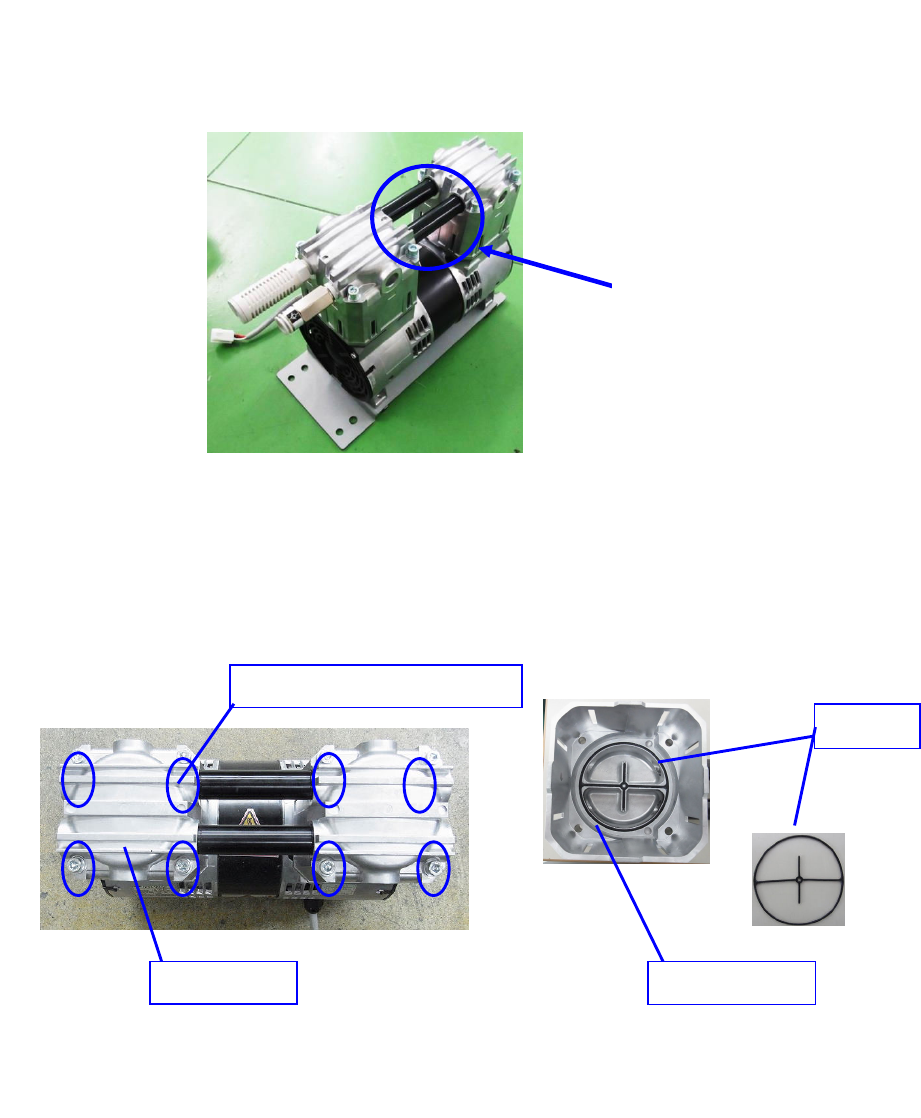

1. 将真空泵从主机中取出来。
※取出时请注意束线。
※拆下真空泵时请注意不要把持连接管。
※取出真空泵时，真空泵的橡皮脚有时会与
VACUUM_PUMP_BR
粘连在一起。
●更换密封垫
1) 拆下泵头护盖的 4 个(左右共计 8 个)内六角孔螺栓(M6×95)。
2) 请将泵头护盖内侧的 2 个黑色密封垫拆下，更换为新的密封垫。
※请确认密封垫已嵌进泵头护盖的密封垫沟槽内。
3) 请用 5.0N・m 的力量将泵头护盖固定用的内六角孔螺栓(M6×95) 对角拧紧。
※如果要更换其他磨损部件，不要关闭护盖，请参照各部位的更换工序项目操作。
连接管
密封垫
内六角孔螺栓
(M6×95)
泵头护盖内侧
泵头护盖
