4 操作篇
4-6 生产补助
95
4

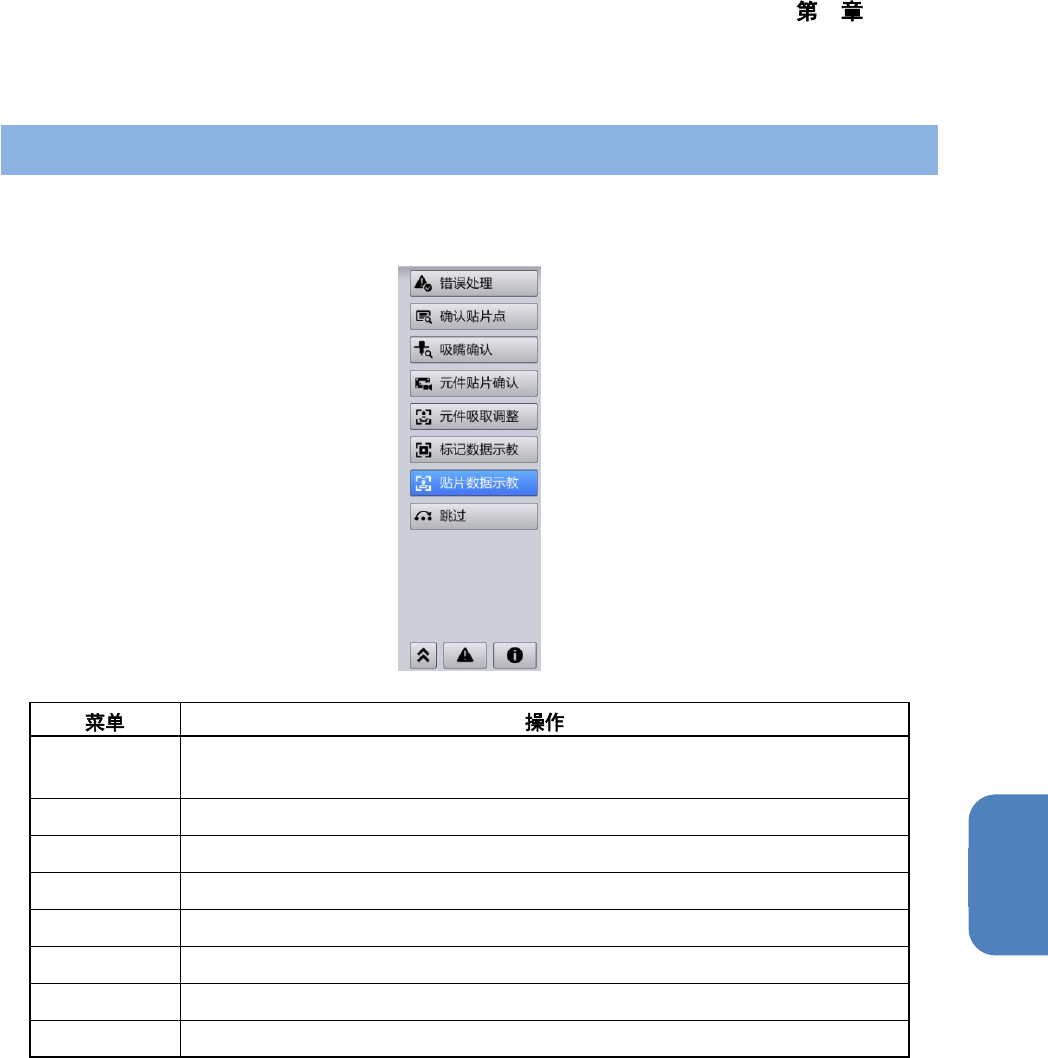

4-6. 生产补助
在顶部菜单中触摸[生产补助]后，将显示[生产补助]菜单。
[生产补助]菜单中有以下内容。
错误处理 生产过程中发生警报时，通过确认，修改与错误内容相关的数据，调出可应对的
功能。
确认贴片点 通过图像监视器 及 NC 监视器确认当前生产中的生产程序内容。
吸嘴确认 确认生产过程中发生的 NG 吸嘴，吸取率降低的吸嘴，更换 ATC。
元件贴片确认 确认元件的贴片位置，对没有贴片的元件进行补料贴片。
元件吸取调整 确认自动吸取位置补正的结果，执行吸取位置的示教。
标记数据示教 执行各种标记信息的示教。
贴片数据示教 执行元件贴片位置的示教。
跳过 更改生产条件中的跳过指定。
4 操作篇
4-6 生产补助
96

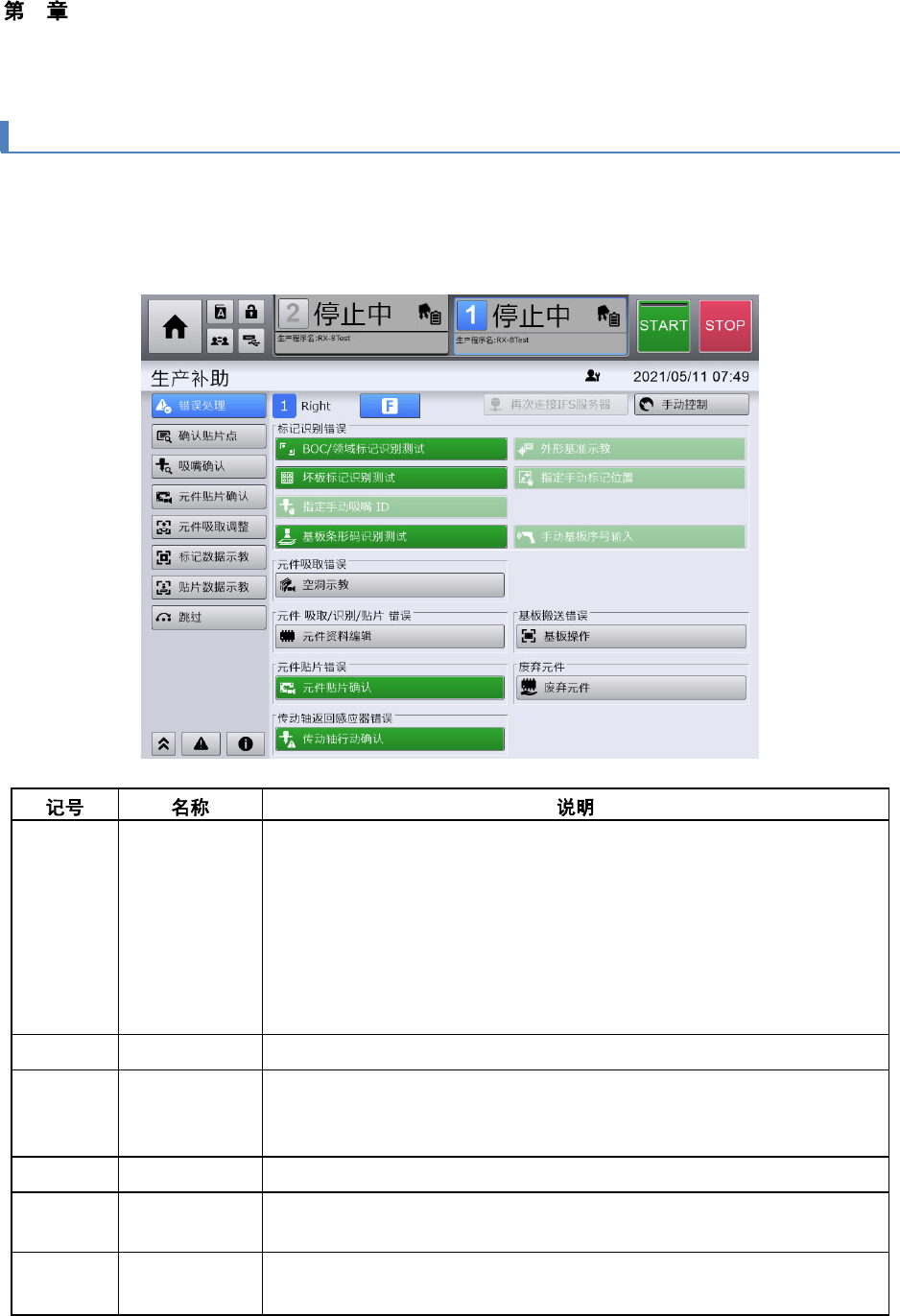

4-6-1. 错误处理
触摸[生产补助]画面子菜单面板中的[错误处理]，显示[错误处理]画面。
[错误处理]画面中，将根据生产过程中（运行中）发生的错误内容，显示相应的功能对话框，通过各对话框
中的操作恢复为生产状态。
(a)
标记识别错误 触摸[BOC/领域标记识别测试]，[坏板标记识别测试]，[指定手动标记位
置]、[外形基准示教]，显示发生标记识别错误时的处理对话框。
触摸［基板条形码识别测试］、［手动基板序号输入］，即显示发生基
板代码识别错误时的处理对话框。（仅在使用生产管理系统，或者事件
通知的追溯功能（选项）时显示。）
详情请参看「4-18 IFS-NX 的使用（选项）」或「4-20 外部输出功能的
使用（选项）」。
点击[指定手动吸嘴 ID]，则显示发生吸嘴 ID 识别错误时的处理对话框。
(b)
元件吸取错误 触摸[空洞示教]，显示发生元件吸取错误时的处理对话框。
(c)
元件吸取、识
别、贴片错误
触摸[元件示教]，显示在元件的吸取、识别、贴片的一系列处理中发生错
误时的处理对话框。
详情参见「4-15-1 编辑生产中的元件数据」
(d)
基板传送错误 触摸[基板操作]，显示在基板传送功能发生错误时的处理对话框。
(e)
元件贴片错误 触摸[元件贴片确认]，显示在元件贴片功能发生某些错误时的处理对话
框。
(f)
手动控制 显示[手动控制]菜单。
仅在用户级别为[MAINTENANCE（维护）]时，才能操作此项。
4 操作篇
4-6 生产补助
97
4
(g)
通道选择按钮 显示进行错误处理的通道。
本机为单一传送模式时，仅显示[F] 按钮，不能选择。
(h)
废弃元件 触摸[废弃元件]，即显示自动或手动将生产中贴片头上吸取的元件取下时
的对策处理对话框。
有关详情，请参见后述的「4-6-9 元件废弃」
(i)
传动轴返回感
应器错误
如果触摸[传动轴行动确认]，则所选装置的高速贴片头（P20）的 20 个
吸嘴编号中的每个传动轴都会上下移动，以检查传动轴返回传感器是否
能正常工作。
如果在检查操作期间检测到异常，并且需要对贴片头进行维护作业，则
会显示[报警]对话框。
对于在机器设置中将[要使用的贴片头]设置设定为 OFF（不使用）的吸
嘴编号，不执行该检查操作。
(j)
再次连接 IFS
服务器
IFS 服务器与装置之间的网络发生通信错误时，进行与 IFS 服务器的重
新连接处理，使通信状态恢复。（仅在使用 IFS-NX 的联机连接功能（选
项）时才显示。）
未发生通信错误时，无法执行此项。
(k)
再次连接事件
通知处
事件通知处与装置之间的网络发生通信错误时，执行与事件通知处的重
新连接处理，使通信状态恢复。（仅在使用事件通知功能（选项）时才
显示。）
未发生通信错误时，无法执行此项。
