4 操作篇 4-3 生产 70 n 如果生产过程中的基板 被排除或贴片动作中发生了 错误，通过 [START] 按钮重新开始生产时，会限定重 新开始时的程序步骤编 号的贴片位置显示专用的 [ 摄像 机跟踪贴片位置 ] 对话框。在该模式下，通过目视 来确认对象程序步骤编 号的贴片是 [ 贴片完毕 ] 还是 [ 未贴片 ] ，装置 按照该指定重新开始生产。 被显示的重新开始程序 步骤的编号按以下过程选择 。 • 贴片动作中（贴片时的 H 轴…
4 操作篇
4-3 生产
69
4
n
进行示教后，要结束跟踪时，会显示以下是否保存示教结果的确认提示信息。
触摸[保存并退出] 按钮即保存结果。
触摸[不保存退出] 按钮则废弃结果。
n
显示所有跟踪对象的贴片位置后，触摸[结束] 按钮即关闭 [摄像机跟踪贴片位置] 对话框。然后，触摸
[START] 按钮即开始生产动作。
在所有跟踪对象的贴片位置尚未显示的状态下，触摸[结束] 按钮则会显示以下是否结束跟踪的确认提示
信息。 触摸[结束跟踪] 按钮，[摄像机跟踪贴片位置] 对话框即关闭。然后，触摸[START] 按钮即重新开
始生产动作。
如果必须暂时中断跟踪动作，准备稍后再重新进行贴片位置跟踪时，需选择[中断] 按钮。[摄像机跟踪贴
片位置] 对话框将被暂时关闭。然后，触摸[START] 按钮，[摄像机跟踪贴片位置] 对话框将重新显示。
4 操作篇
4-3 生产
70
n

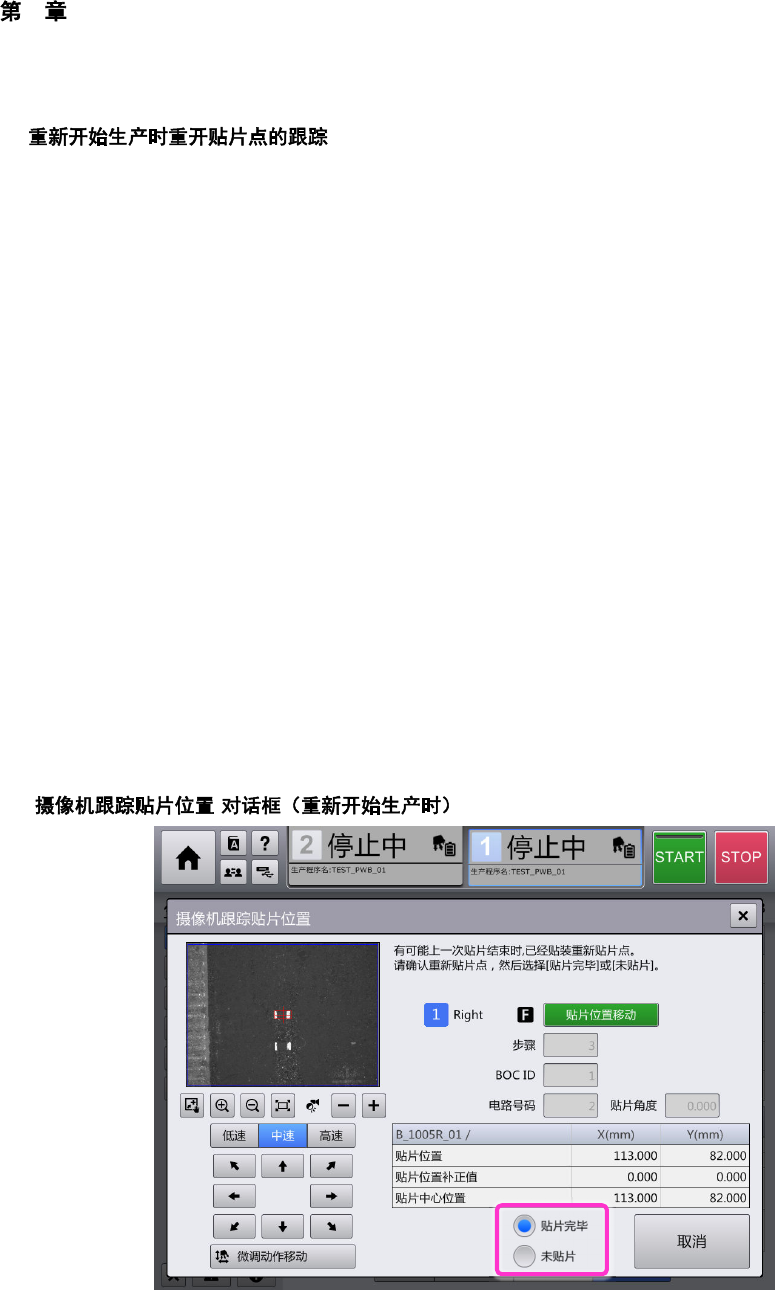

如果生产过程中的基板被排除或贴片动作中发生了错误，通过[START]按钮重新开始生产时，会限定重
新开始时的程序步骤编号的贴片位置显示专用的[摄像机跟踪贴片位置]对话框。在该模式下，通过目视
来确认对象程序步骤编号的贴片是[贴片完毕]还是[未贴片]，装置按照该指定重新开始生产。
被显示的重新开始程序步骤的编号按以下过程选择。
• 贴片动作中（贴片时的 H 轴下降～上升之间以及贴片后的轴返回确认时）因发生错误而停止时：显
示贴片动作中发生错误的对象程序步骤的贴片点。通常情况下应该是贴片完毕的位置，默认选择[贴
片完毕]。如果是贴片失敗，由于元件尚未贴装，因此如选择[未贴片]后用[START]按钮重新开始生产
时，会追加实施对象程序步骤的元件贴装。
• 当生产中的基板被去除时：将显示贴装完成后下一个程序步骤编号的元件贴装点。通常情况下应该
是元件尚未贴装的位置，默认选择[未贴片]。如果元件已经贴装，估计安装的基板有可能已经被其他
的基板替换掉，故要确认是否是正确的基板。
如在显示[摄像机跟踪贴片位置]对话框的状态下再次执行[START]按钮，按照[贴片完毕]/[未贴片]的指定重
新开始生产动作。
• 贴片完毕：由于对象贴片点上已经贴装元件，故不进行贴片，从下一个程序步骤编号（或下一个未
贴片程序步骤编号）的贴片重新开始。
• 未贴片：由于对象贴片点上尚未贴装元件，故在执行下一个[START]按钮重新开始生产时进行贴片。
因为贴片顺序是由装置自动決定的，所以本程序步骤有时会在贴装完成到相同元件层的最终程序步
骤后再贴装。
n [ ]
4 操作篇
4-3 生产
71
4
4-3-12. 性能下降警告
在本机如果生产所必要的吸嘴不足，发生生产中 NG 吸嘴导致不足状态时，若还残留 1 个同种有效的吸嘴
时，则会使用其他吸嘴号的吸嘴继续生产，以持续运转尽可能不使生产动作停止。
但此状态不是可使用装置的 100%性能进行的生产，不能按照生产程序的优化处理进行预期的动作。本机
改变共通面板的显示，进而通过信号灯进行通知，使处于性能下降状态下运转可一目了然的掌握。如果通
过 [START] 按钮开始生产，已处于性能下降状态时，即显示以下的警告对话框，对生产前性能下降状态发
出警告。
n [ ]
