4 操作篇
4-6 生产补助
127
4
跳过画面的基本操作
n
触摸[供给部]选项卡，在显示的供给部跳过列表上，进行勾选，触摸[跳过]后，即根据该勾选过的供给部
贴片步骤，生产时予以跳过。
n
触摸[步骤]选项卡，在显示的步骤跳过列表上，勾选步骤编号，触摸[变更]后，即会将该勾选的未设定跳
过编号的贴片步骤，在生产时予以跳过。
n
触摸[电路]显示[电路跳过列表]，勾选[跳过]，触摸[变更]后，所勾选的电路 ID 的电路的贴片步骤，将在
生产时跳过。
Tips
Ÿ
在操作
[
跳过
]
画面后切换为其他菜单时，将显示确认消息。
4 操作篇
4-6 生产补助
128

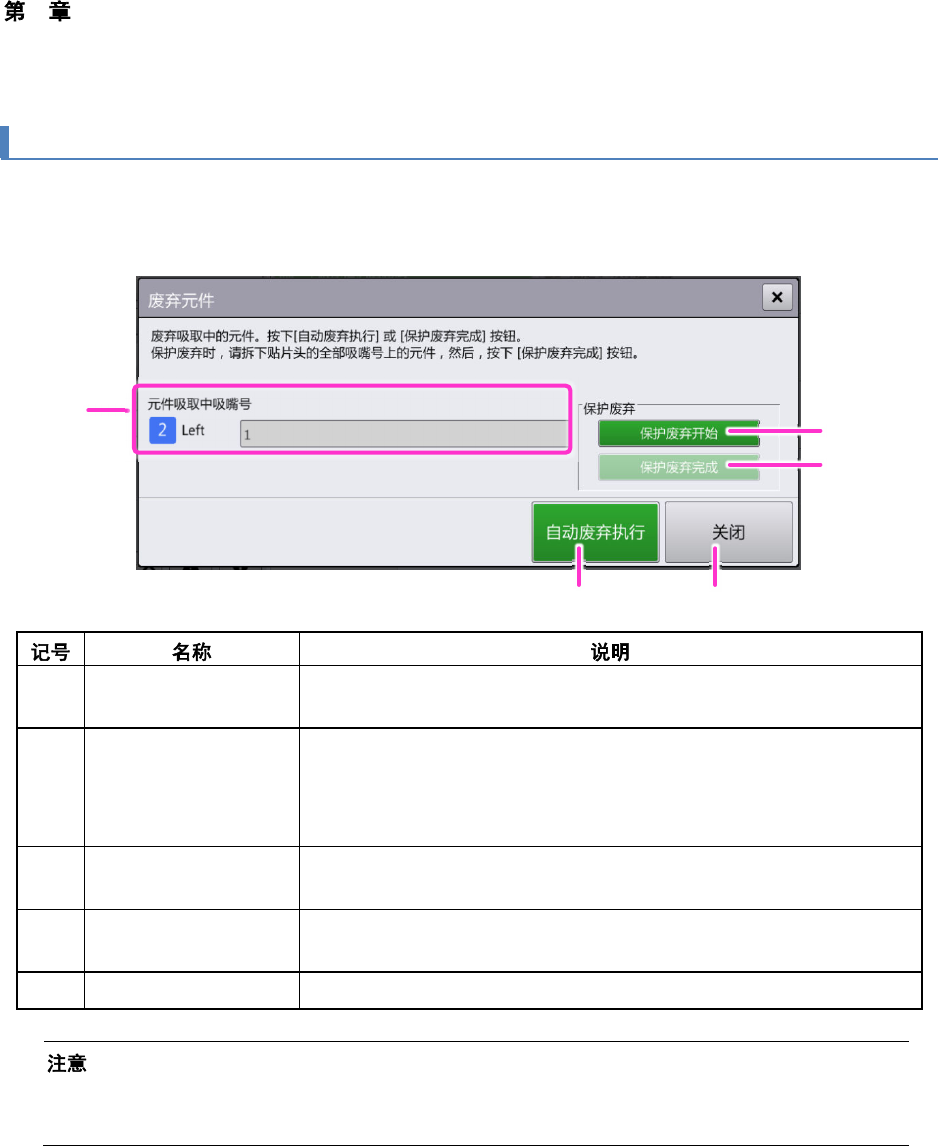

4-6-9. 元件废弃
从[错误处理]画面触摸[元件废弃]，即显示[元件废弃]对话框。
在[元件废弃]对话框中，作为在生产中贴片头上的吸嘴吸取元件的状态下，发生了某种错误停止时的对策处
理方法，将吸取中的元件自动废弃到废弃盒，或手动进行保护废弃。
(a)
元件吸取中的吸嘴号 以逗号字符分割，全部显示元件废弃的对象单元相关的，判断为吸取
元件中的吸嘴的吸嘴号。
(b)
保护废弃开始 要手动取下吸取中的所有元件时，触摸此项。
降下左右的一次性更换台车，解除安全盖（罩）的锁定，变为可开始
手动元件废弃操作的状态。
请手动取下对象单元贴片头上的所有元件。
(c)
保护废弃完成 完成保护废弃处理，对贴片头上所有吸嘴相关的元件实施废弃动作
后，解除贴片头的元件吸取状态。
(d)
自动废弃执行 对贴片头上所有吸嘴相关的元件执行废弃动作后，解除贴片头的元件
吸取状态。
(e)
关闭 关闭对话框。
Ÿ
进行保护废弃后，如果有元件残留，在接下来按下保护废弃完成按钮的处理中，残留的元件会
全部被自动废弃，敬请注意。
a
d
e
b
c
4 操作篇
4-6 生产补助
129
4

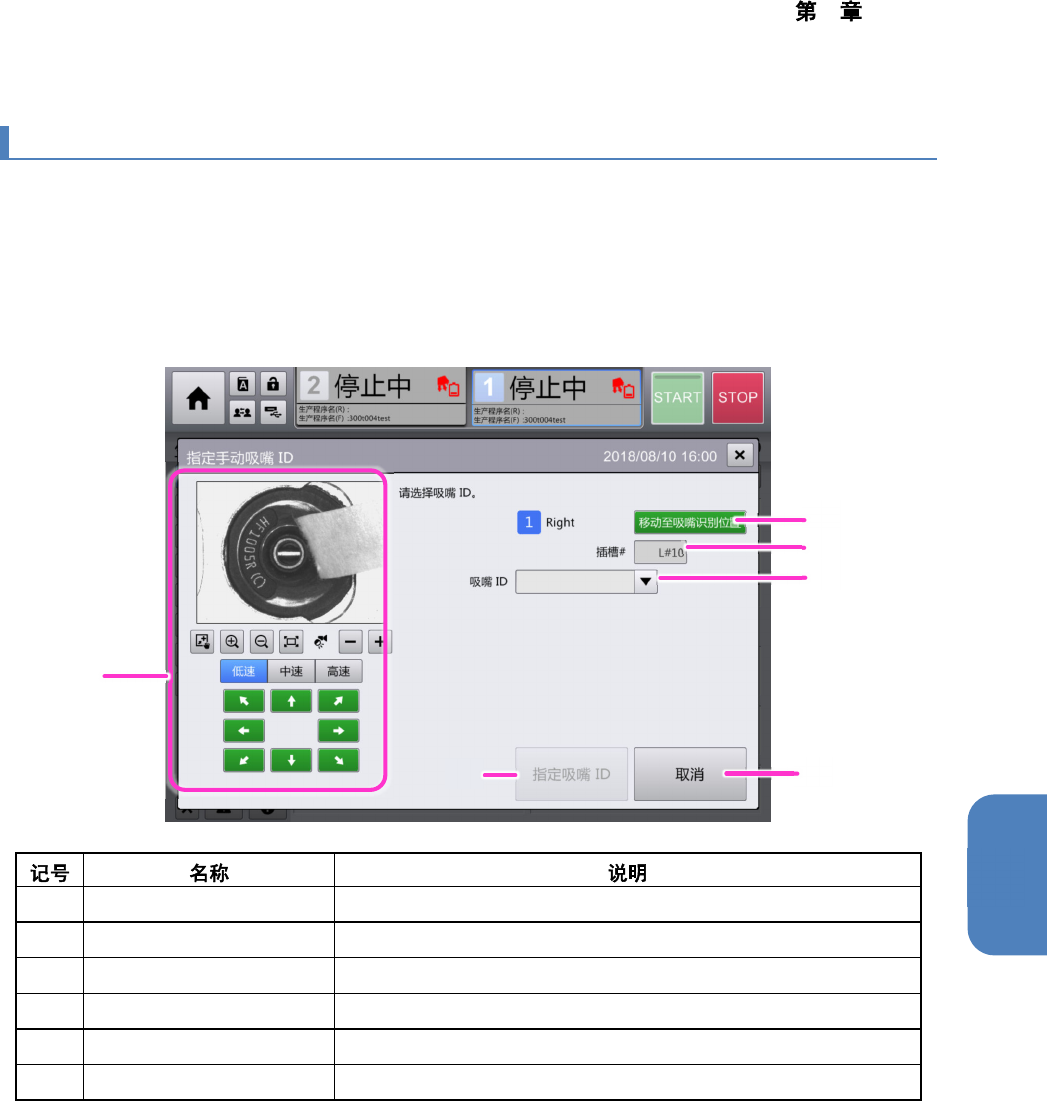

4-6-10. 指定手动吸嘴 ID
发生吸嘴 ID 识别错误时，在［错误处理］画面点击［指定手动吸嘴 ID］则显示［指定手动吸嘴 ID］对话
框。
指定的手动吸嘴 ID 在 ATC 更换之前一直有效。即使重新启动装置吸嘴 ID 仍保持指定的吸嘴 ID。要重新识
别指定手动吸嘴 ID 的吸嘴 ID，需要先将 ATC 墨盒取下。
※要指定手动吸嘴 ID 需要完成生产程序的准备。
(a)
微调移动
为了确认吸嘴
ID
的印记，可以移动摄像机位置。
(b)
吸嘴
ID
识别位置移动
移动至吸嘴
ID
的识别位置。
(c)
插槽
#
显示发生吸嘴
ID
识别错误的
ATC
插槽编号。
(d)
吸嘴
ID
在下拉菜单中指定吸嘴
ID
。
(e)
指定吸嘴
ID
将选择的吸嘴
ID
设定予以确定。
(f)
取消
取消指定吸嘴
ID
。
a
d
b
c
f
e
