4 操作篇 4-11 编辑生产程序 239 4 • 如果相同元件名的元件已分装左右 单元 如果按贴片数据元件已 分装在左右单元，则分为单元配置。 如果尚未按单元分装时，则 配置到实施前的原单元。（ 如果实施前单元不确定则配置到右侧单元 。） 生产程序的 必要元件 已装载的元件信息 设置后的 数据 元件名 元件名 供给位置 元件名 供给位置 ALT A ( 有 Un it 分割 ) A RIGHT 105 A RIGHT 105 A LE…
4 操作篇
4-11 编辑生产程序
238
• 如果生产程序的必要元件比已装载的元件信息少
生产程序的
必要元件
已装载的元件信息 设置后的数据
元件名
元件名
供给位置
元件名
供给位置
A
A
RIGHT
105
A
RIG
HT
105
B
B
RIGHT
110
B
RIGHT
110
C
C
RIGHT
120
C
RIGHT
120
D RIGHT 115 D
无配置
E
E
LEFT
110
E
LEFT
110
F
F
LEFT
125
F
LEFT
125
G LEFT 130 G
无配置
• 如果相同元件名的元件在单一单元内被装载了多个
将距离装置中央#119 最近的供料器作为 ALT（元件供给位置备用）源，其他的供料器设定 ALT（元
件供给位置备用）目标。
生产程序的
必要元件
已装载的元件信息 设置后的数据
元件名
元件名
供给位置
元件名
供给位置
ALT
A
A
RIGHT
105
A
RIGHT
105
109
A
RIGHT
109
A
RIGHT
109
B
B
LEFT
110
B
LEFT
110
115
B
LEFT
115
B
LEFT
115
C
C
LEFT
120
C
LEFT
120
4 操作篇
4-11 编辑生产程序
239
4
• 如果相同元件名的元件已分装左右单元
如果按贴片数据元件已分装在左右单元，则分为单元配置。
如果尚未按单元分装时，则配置到实施前的原单元。（如果实施前单元不确定则配置到右侧单元。）
生产程序的
必要元件
已装载的元件信息 设置后的数据
元件名
元件名
供给位置
元件名
供给位置
ALT
A
(有 Unit 分割)
A
RIGHT
105
A
RIGHT
105
A LEFT 109 A LEFT 109
B
(仅 RIGHT)
B
RIGHT
110
B
RIGHT
110
B LEFT 115
C
C
LEFT
120
C
LEFT
120
4 操作篇
4-11 编辑生产程序
240
4-11-10.吸嘴分布画面

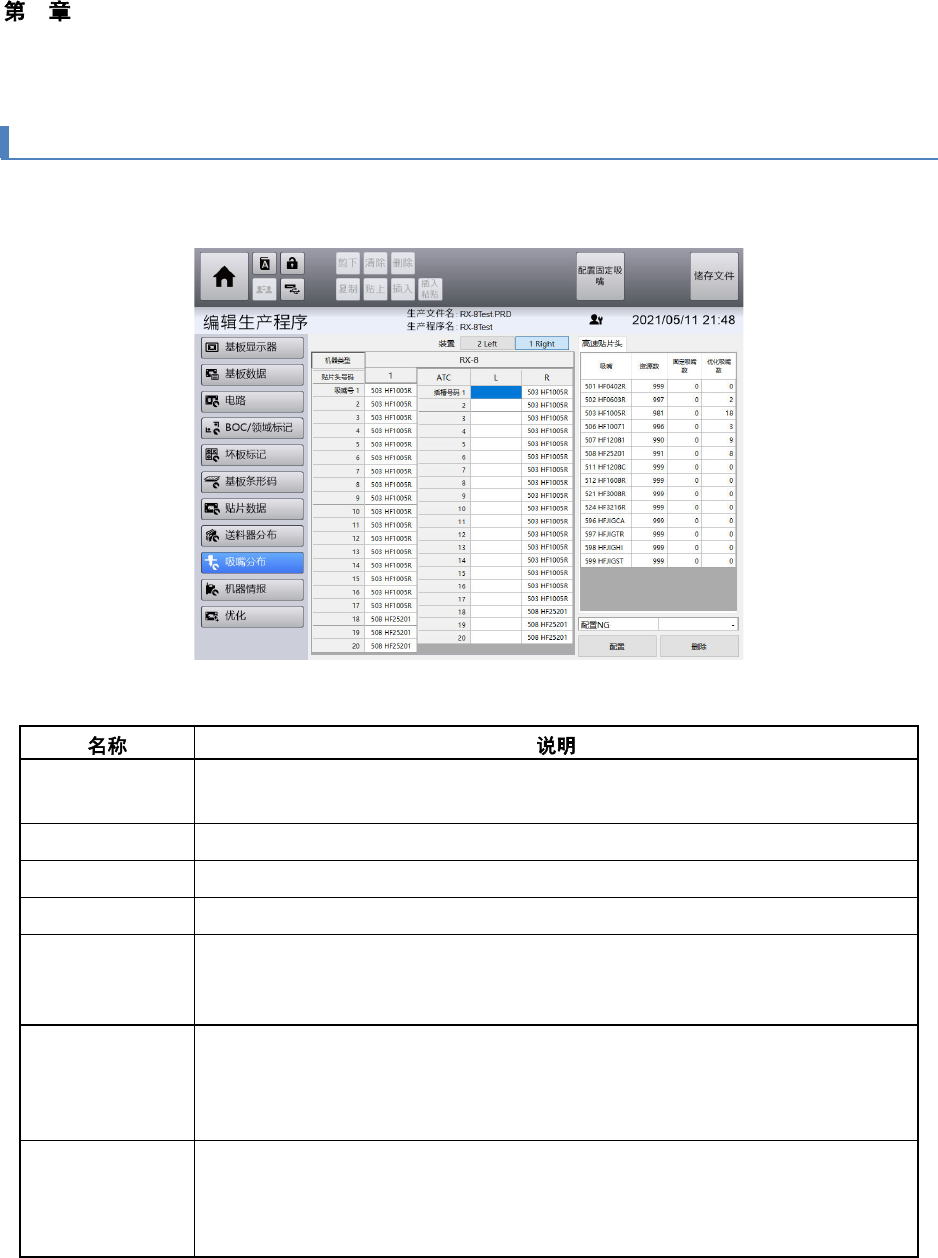

触摸[编辑生产程序]菜单画面左侧的子菜单面板中的[吸嘴分布]，显示[吸嘴分布]画面。
吸嘴列表中将只显示本机左右单元可使用的吸嘴。
单元 选择要进行吸嘴配置的单元，切换画面显示。
对应选择单元的贴片头类型，画面显示会变化。
机台号码 显示进行吸嘴配置的连接编号和机台号码。通常不要编辑。
机器类型 显示进行吸嘴配置的机器类型。
贴片头号码 显示进行吸嘴配置的贴片头编号。
吸嘴号 1～20 显示各贴片头中配置的吸嘴。左侧将显示最多 4 位吸嘴 ID，在空格之后显示吸
嘴名称。不可使用的吸嘴号显示为灰色。
高速贴片头将吸嘴设置在吸嘴号 1～20。
ATC
显示高速贴片头的 ATC 单元 L 及 R 的吸嘴配置。
与装置的固定吸嘴的设定一致的吸嘴以蓝色字符显示，不一致的吸嘴以橙色字符
显示，配置在空闲插槽上的吸嘴以黑色字符显示。
插槽号码 1～20 显示高速贴片头的 ATC 单元 L 及 R 的各插槽上的吸嘴配置。吸嘴，在左侧显示
最多 4 位的吸嘴 ID，空格后面显示吸嘴名。无法使用的插槽号用灰色显示。
※ 对单元的 ATC 数为１的装置，在 [文件管理] ＞ [文件操作] 画面通过 [新制作]
按钮制作生产程序时，不能使用的 ATC 插槽显示 [NG] 。
