4 操作篇 4-13 元件生成向导 280 n 记号 名称 说明 (a) 脚宽度 (mm) 输入芯片元件的引脚宽度。 (b) 脚宽度容许率 (%) 选择使用 / 不使用芯片元件引脚宽度 的识别容许率。 • 使用 • 不使用 选择［使用］时，输入对脚宽度的识别 容许率 (%) 。 芯片元件脚宽度的设定 通常不需要变更。 发生识别错误时，请根 据元件的实际尺寸输入脚宽 度。
4 操作篇
4-13 元件生成向导
279
4
(c)
元件的中心设定
（摄像机视图）
对要识别元件的中心位置进行设定。
＜不取决于使用贴片头的项目＞
•
元件容纳中心：指定从元件中心起的相对位置，设定元件容纳中心位
置。
•
元件贴片位置：指定从元件中心起的相对位置，设定元件的贴片位置。
•
识别中心偏移量：表示元件贴片位置与元件存储中心的偏移量。
＜依存于贴片头类型的项目＞
•
元件吸取位置：指定从元件中心起的相对位置，设定元件的吸取位置。
•
吸取补正：显示元件容纳中心与元件吸取位置的补正值。
4 操作篇
4-13 元件生成向导
280
n
记号
名称
说明
(a)

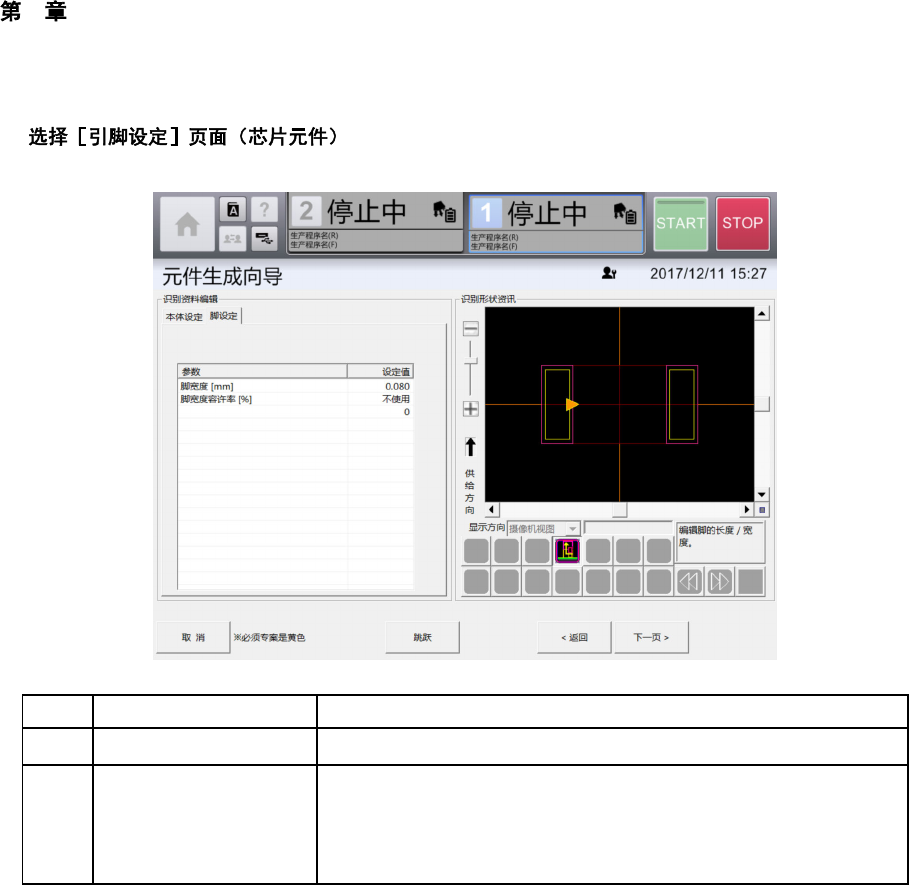

脚宽度 (mm) 输入芯片元件的引脚宽度。
(b)
脚宽度容许率 (%) 选择使用/不使用芯片元件引脚宽度的识别容许率。
•
使用
•
不使用
选择［使用］时，输入对脚宽度的识别容许率(%)。
芯片元件脚宽度的设定通常不需要变更。
发生识别错误时，请根据元件的实际尺寸输入脚宽度。
4 操作篇
4-13 元件生成向导
281
4

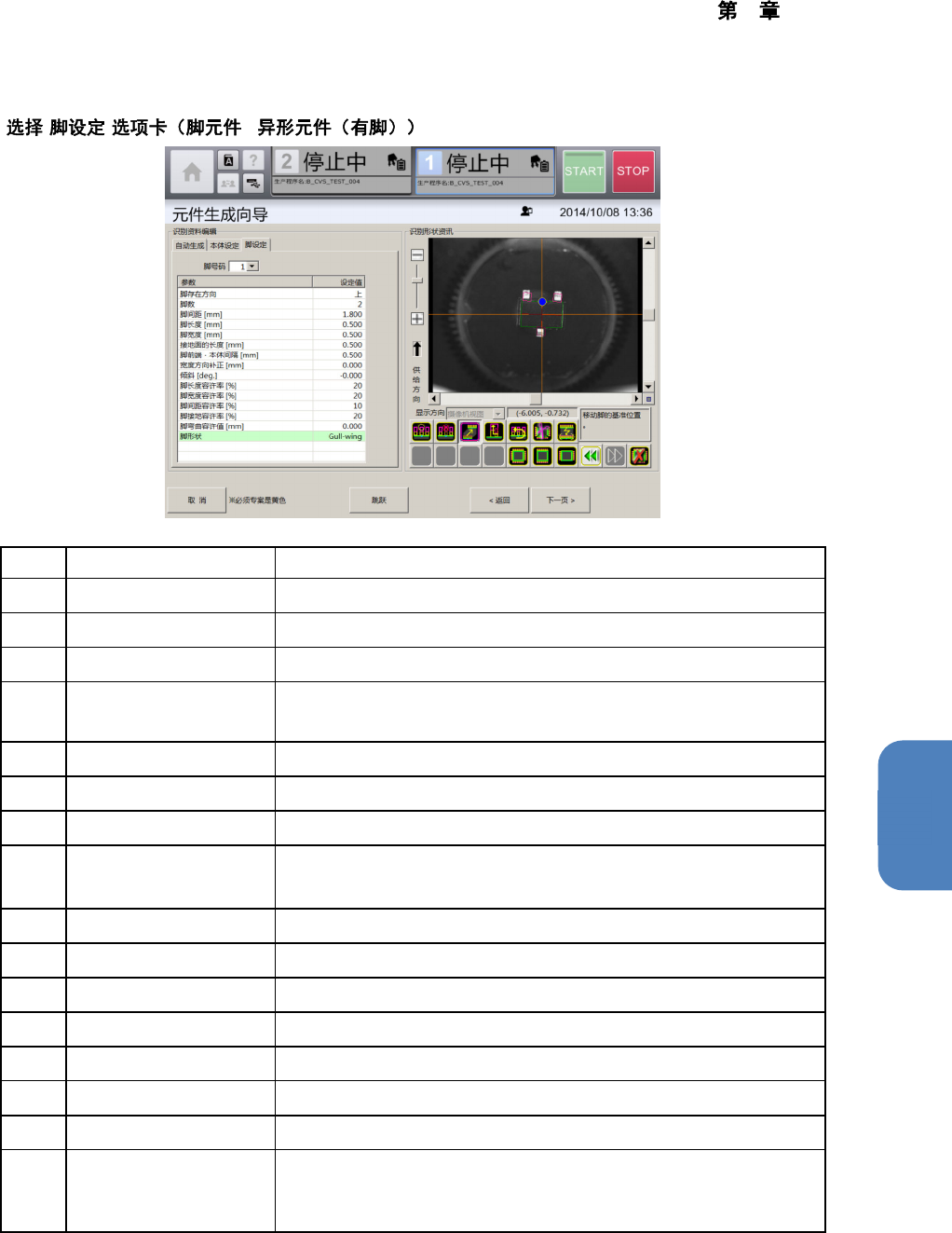

n [ ] /
记号
名称
说明
(a)
脚号码 选择要变更参数的引脚参数号码。
(b)
脚存在方向 按照各脚号码选择元件各边有无脚。
(c)
脚数 对于[脚存在方向]中选择的 1 条边，输入实际存在的脚的个数。
(d)
脚间距 (mm) 输入脚的中心间距离。
[脚数]为 1 个时，显示为 0.000 (mm)。
(e)
脚长度 (mm) 输入脚的长度。
(f)
脚宽度 (mm) 输入脚的宽度。
(g)
接地面的长度 (mm) 输入脚与基板接地面的长度。
(h)
脚前端・本体间隔
(mm)
输入从脚的前端至本体的间隔。
(i)
宽度方向补正 (mm) 输入脚的分组中心从元件的中心的补正量。
(j)
歪斜 (deg．) 输入脚的分组中心从元件的中心倾斜程度的歪斜角度。
(k)
脚长度容许率 (%) 输入相对于脚长度的识别容许率。
(l)
脚宽度容许率 (%) 输入相对于脚宽度的识别容许率。
(m)
脚间距容许率 (%) 输入相对于脚间距的识别容许率。
(n)
脚接地面容许率 (%) 输入相对于脚的设置面长度的识别容许率。
(o)
脚弯曲容许值 (mm) 以长度(mm)输入脚前端部的弯曲容许值。
(p)
脚形状 选择脚形状。
•
Gull-wing
：
Gull-wing
形的脚
•
J
-
lead
：
J
-
lead
形的脚
