4 操作篇 4-15 示教 392 4-15-5. 外形基准示教 在［外形基准示教］对话框中，对使用 基板停止器时的基板位置定位 位置进行示教。通过示教基板外形位 置（基板端），即使由于安装误差等导致 停止器位置散乱，也能将示教的 基板外形位置作为基准进行标记 识别或进行元件贴片动 作。 ［外形基准示教］对话框，当用户级别为 ［ SUPERVISOR ］、或［ MAINTENANCE ］时会显示。 n [ ] (a) 监视器 显示 OC…
4 操作篇
4-15 示教
391
4
Tips
Ÿ [BOC
标准
]
、
[STEP
标准
]
、
[
指定标准
]
所设定的示教基准位置保存在生产程序内，下次在相同
生产程序实施电路示教时，在最开始时选择上次所指定的基准状态。
Ÿ
通过生产程序的编辑及优化，删除了前次所使用的基准位置时，重新自动选择适合的基准位置。
4 操作篇
4-15 示教
392

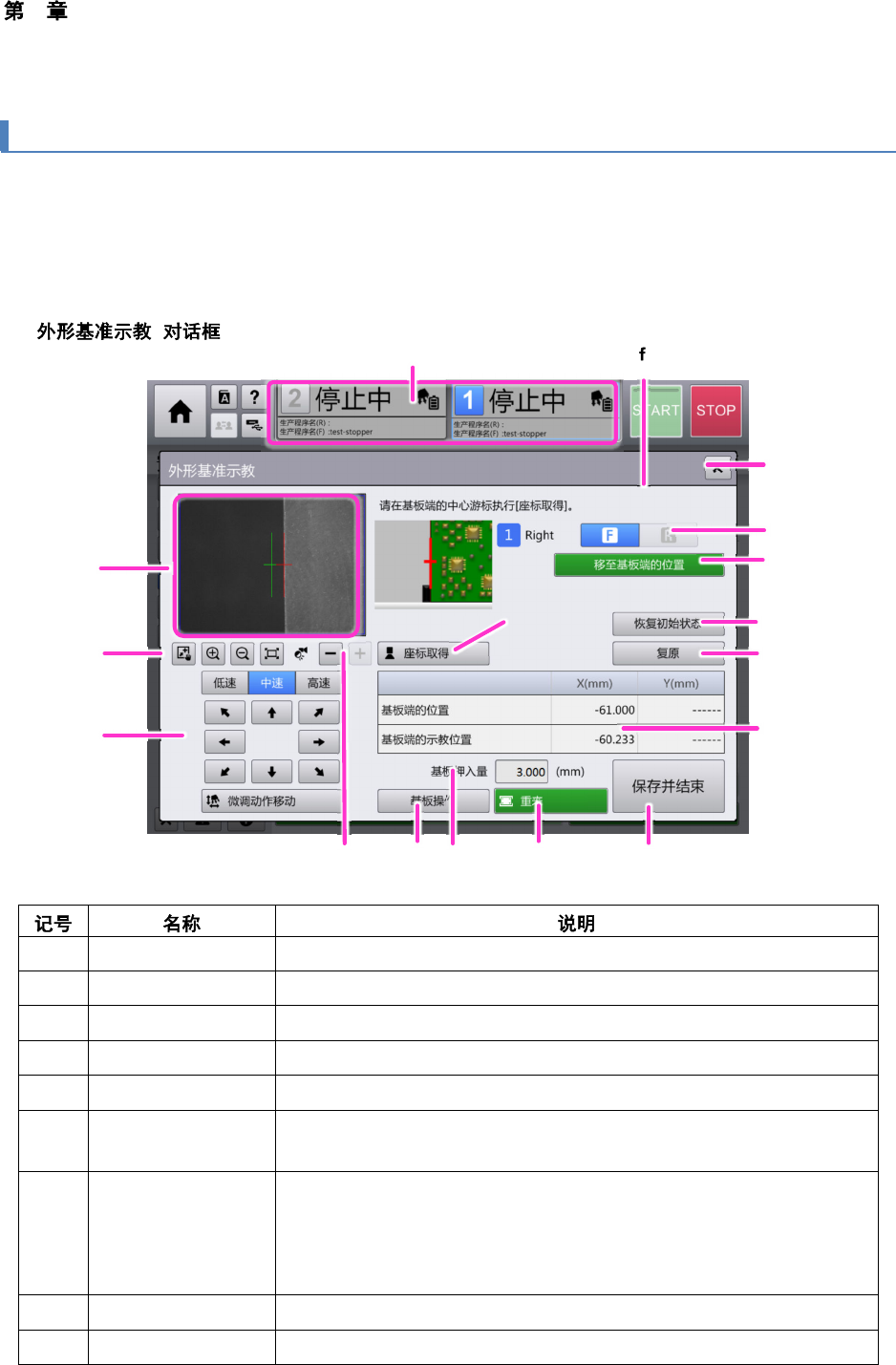

4-15-5. 外形基准示教
在［外形基准示教］对话框中，对使用基板停止器时的基板位置定位位置进行示教。通过示教基板外形位
置（基板端），即使由于安装误差等导致停止器位置散乱，也能将示教的基板外形位置作为基准进行标记
识别或进行元件贴片动作。
［外形基准示教］对话框，当用户级别为［SUPERVISOR］、或［MAINTENANCE］时会显示。
n [ ]
(a)
监视器 显示 OCC 的直通图像及用于示教的光标。
(b)
图像控制 进行图像的放大、缩小、移动、适应操作。
(c)
照明控制 变更 OCC 的照明级别。
(d)
微调动作移动 移动 OCC 或光标。
(e)
单元选择 选择要示教的单元。
(f)
通道选择 显示示教对象的通道。
本机为单一传送模式时，仅显示 [F] 按钮，不能选择。
(g)
移至基板端的位置 向选择的站点上的基板端位置移动。
※如果基板端位置处于软限位的外侧时，会将 OCC 移动到软限位位
置，在基板端位置显示 OCC 监视器上的十字光标。
※Y 方向的移动位置将向基板外形尺寸 Y 的中心位置移动。
(h)
坐标取得 取得光标位置的 X 坐标。
(i)
复原 将取得的基板端示教位置复原。
e
a
b
d
i
f
o
g
j
k
l
h
n
p
m
c
4 操作篇
4-15 示教
393
4
(j)
显示坐标值
显示基板端位置及示教的位置。
Y 坐标的值不显示。
•
基板端位置：显示示教前的基板端设定位置
•
基板端示教位置：显示示教后基板端的设定位置
(k)
基板操作 显示[基板操作] 对话框，将基板放置在示教对象的站点里。
有关［基板操作］对话框的详情，请参见「4-6-4. 元件贴片确认」的
「基板操作对话框的操作」。
(l)
重夹 重新定位基板，确认示教位置正确。
(m)
基板押入量 设定重夹(重新定位)时的押入量。
如果下游侧存在有缺口的基板时，需加算缺口的长度进行设定，使缺
口端对准基板停止器的位置。按 [重夹] 按钮可确认基板定位的位置。
设定仅在外形基准示教中有效
(n)
保存并结束 将示教的位置作为基板端位置保存并关闭对话框。
(o)
取消 取消外形基准示教关闭对话框。
(p)
恢复初始状态 显示[外形基准示教初始化] 对话框。
※在有缺口基板的外形基准示教后，要进行其他特定基板的外形基准
示教时，需使用此项。
