第 5 章 维护篇 5-2. 保养检查 9 5 5-2-3. 保养检查操作顺序 贴片头装置 ( P20 贴片头 ) 1 . H 轴滚珠丝杠的清洁及 注油 一面缓慢地滑动滚珠丝 杠一面用毛刷 向 (A) 部薄薄地均匀地涂敷 AFF 润 滑脂。 2 . H 轴导轴部的清洁及注 油 一面滑动滚珠丝杠一面 用毛刷向 (B) 部薄薄地均匀地涂敷 AF F 润滑脂。 (B) (A)
第
5
章 维护篇
5-2.
保养检查
8
5-2-2.
推荐的维护用油，润滑脂
使用油脂名
品号
品
名
制造商
容量
THK AFF 40027224 GREASE THK AFF (70g) THK 70 g
Mobil SHC460WT EZ764002581
GREASE
(MOBIL SHC GREASE460WT)
EXON Mobil 380 g
MV-200G EZ764002580
GREASE (GREASE-MV-200G)
200G WHT
黑田精工
（株）
200 g
SHELL
壳牌爱万利
EP2
40123604 壳牌爱万利
EP2
润滑脂
昭和壳牌石油
80 g
涡轮油（涡轮油
#90
）
MDFRX1001L0 DEFREX OIL NO1 JUKI 800 cc
第
5
章 维护篇
5-2.
保养检查
9
5
5-2-3.
保养检查操作顺序
贴片头装置
(
P20
贴片头
)

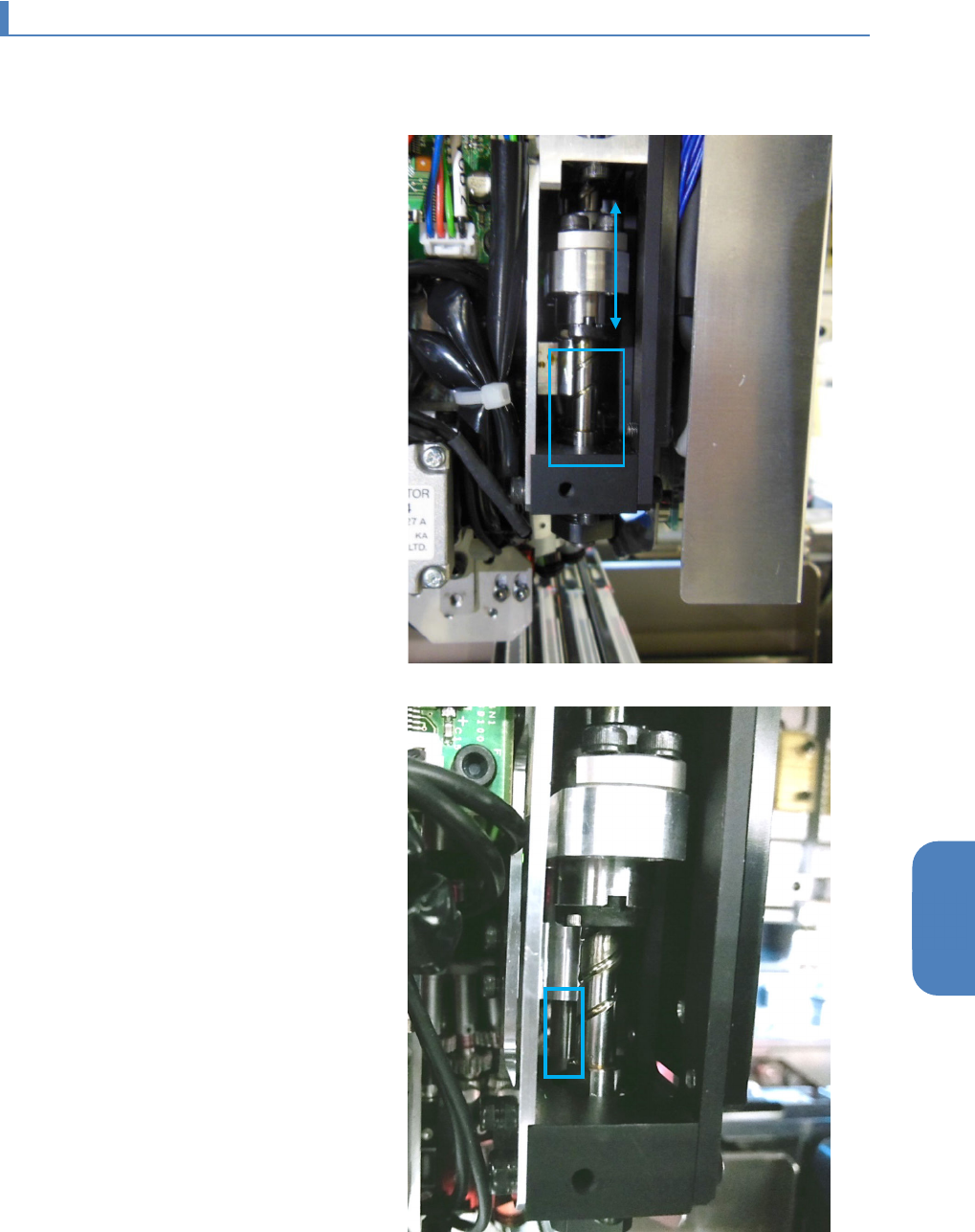

1
.
H
轴滚珠丝杠的清洁及注油
一面缓慢地滑动滚珠丝杠一面用毛刷
向 (A) 部薄薄地均匀地涂敷 AFF 润
滑脂。
2
.
H
轴导轴部的清洁及注油
一面滑动滚珠丝杠一面用毛刷向 (B)
部薄薄地均匀地涂敷 AFF 润滑脂。
(B)
(A)
第
5
章 维护篇
5-2.
保养检查
10
3
.
RT
轴齿轮部的清洁及注油
旋转齿轮，用毛刷等向 (C) 部薄薄地
均匀地涂敷 Mobilith SHC 润滑脂。
4
.
RN
轴齿轮部的清洁及注油
旋转齿轮，用毛刷等向 (D) 部薄薄地
均匀地涂敷 Mobilith SHC 润滑脂。
5
.
吸嘴齿轮部的清洁及注油
边旋转吸嘴轴和转塔，边用毛刷等向
(E)部薄薄地均匀地涂敷 Mobilith
SHC 润滑脂。
(D)
(C)
(
E
)
