4 操作篇 4-14 数据制作步骤 317 4 4-14-6. 制作异形元件 （无脚）的数据 1 2 3 [ ] 有些尺寸的元件，因选择的贴片头， 有时不能生成 元件数据。 4 [ ] 显示［供给资讯］画面。 5 [ ] [ ] [ ] 6 [ ] [ ] [ ] [ ]
4 操作篇
4-14 数据制作步骤
316
14 [ ]
在贴片头吸取元件时，会显示[吸取、废弃]画面。
废弃吸取中的元件。
15 [ ]
显示[确认注册信息]的确认画面。
触摸[表示明细]，即显示注册元件的详细信息。
16
结束元件生成向导，返回[编辑数据库]画面，元件注册即告完成。
4 操作篇
4-14 数据制作步骤
317
4

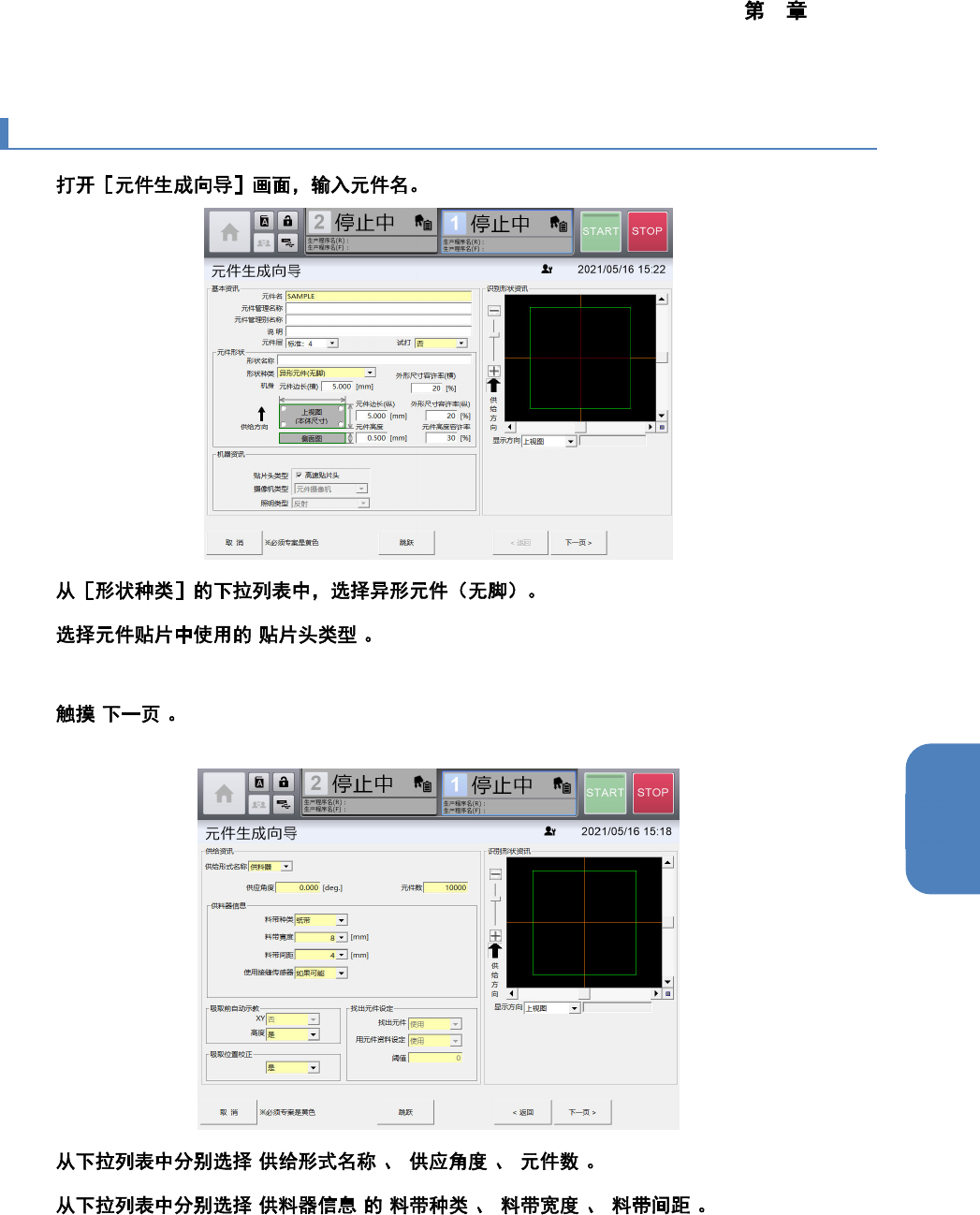

4-14-6. 制作异形元件（无脚）的数据
1
2
3 [ ]
有些尺寸的元件，因选择的贴片头，有时不能生成元件数据。
4 [ ]
显示［供给资讯］画面。
5 [ ] [ ] [ ]
6 [ ] [ ] [ ] [ ]
4 操作篇
4-14 数据制作步骤
318
7 [ ]
显示[吸取、废弃]画面。
以摄像机图像为基础制作、编辑元件数据时，应使吸嘴吸取元件。
8 [ ]
显示［影像存取］画面。
