第 3 章 导入篇 3-1. 安装 8 n XY 2 将通过支架连接着支柱 的 Y 轴移动部分的 4 根六角孔螺栓卸下来，取 下托架。 。 (a) X 轴固定用托架（ CP 螺栓 M5 × 10 ） (b) Y 轴固定用托架（ CP 螺栓 M5 × 10 ） • 请妥善保管取下的托架 。 n 手动移动 XY 轴时，请勿把 持贴片头。
第
3
章 导入篇
3-1.
安装
7
3
3-1-4.
取下固定托架
导入本机时，使用六角扳手套件，将固定
XY
轴移动部分的托架，以及固定支撑台的移动部分托架卸下
来。
n
如果不把固定移动部分的托架全部拆掉，则有造成本机损坏，导致
人身事故的危险性。
n
Z (2 )
切断固定
Z
轴的电缆绑带，请取下
Z
轴上部的气泡包装膜。
第
3
章 导入篇
3-1.
安装
8
n
XY 2
将通过支架连接着支柱的
Y
轴移动部分的
4
根六角孔螺栓卸下来，取下托架。
。
(a) X
轴固定用托架（
CP
螺栓
M5 × 10
）
(b) Y
轴固定用托架（
CP
螺栓
M5 × 10
）
•
请妥善保管取下的托架。
n
手动移动
XY
轴时，请勿把持贴片头。
第
3
章 导入篇
3-1.
安装
9
3
n

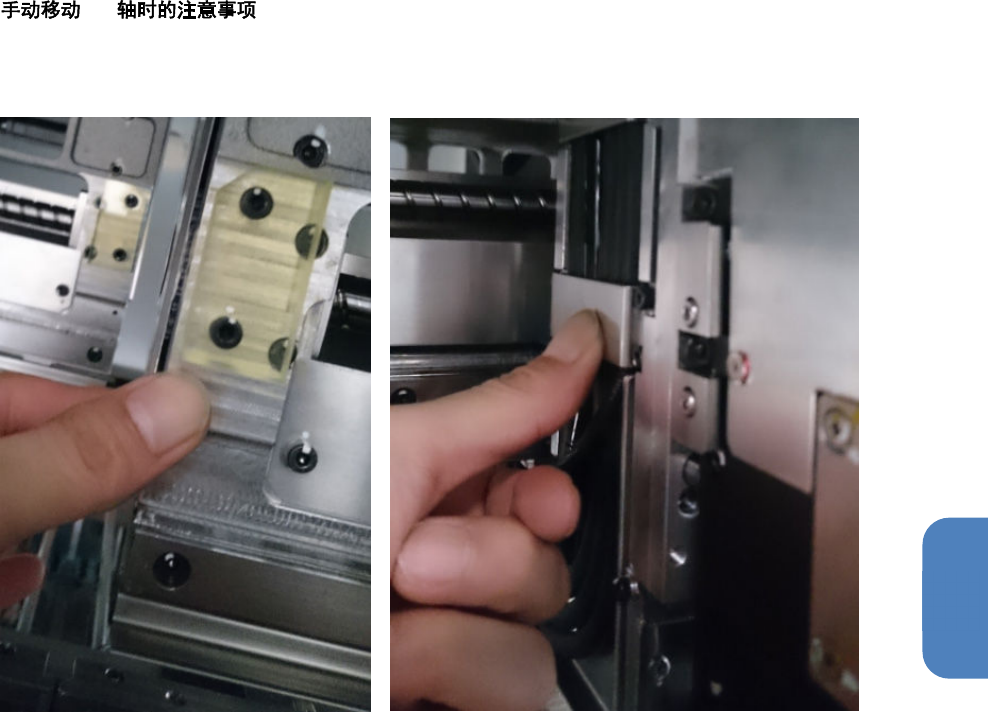

XY
把持贴片头使
XY
轴移动时，会增加负荷，有可能导致精度降低。
按下图所示，按住
X
轴框架
(
铸件
)
、
Z
轴框架的电缆固定板金，使之移动。
