RX-8_说明书(1).pdf - 第657页
第 5 章 维护篇 5-2. 保养检查 33 5 3 - 2 剪断束线 3 - 3 切断固定电池的束线。 3 - 4 一个个地取下电池的连 接器，更换电 池。 ( 请注意不要将两侧的 电池同时取下 )
第
5
章 维护篇
5-2.
保养检查
32
1.

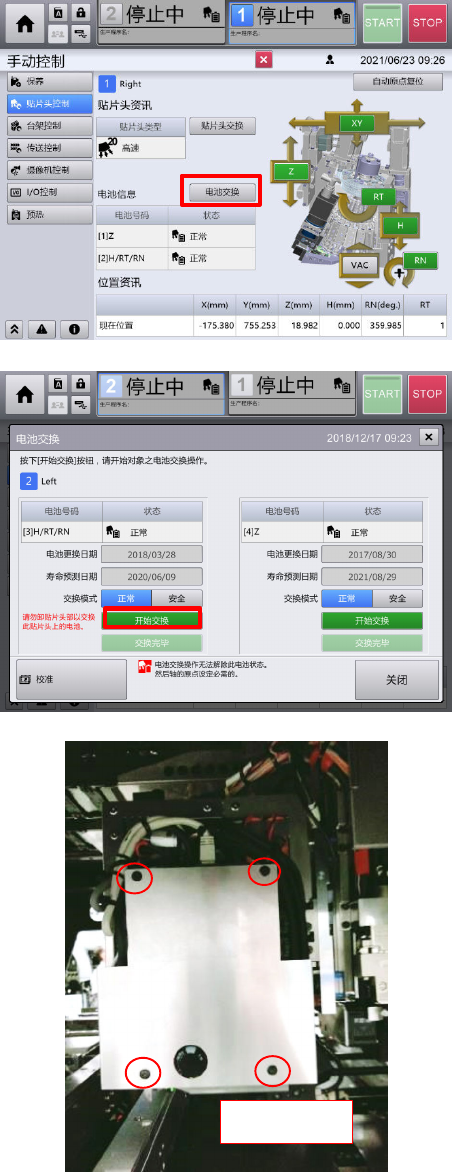

在手动控制＞贴片头控制的画面上按
[电池交换]。
2.
会显示电池交换画面，按
[
开始交换
]
。
在交换模式[正常]的情况下，贴片头部
移动到前面。 在交换模式[安全]的情况
下，贴片头部不动。 您需要手动移动
轴。
3
-
1
＜右贴片头时＞
取下贴片头的基板盖罩。
基板罩盖
第
5
章 维护篇
5-2.
保养检查
33
5
3
-
2

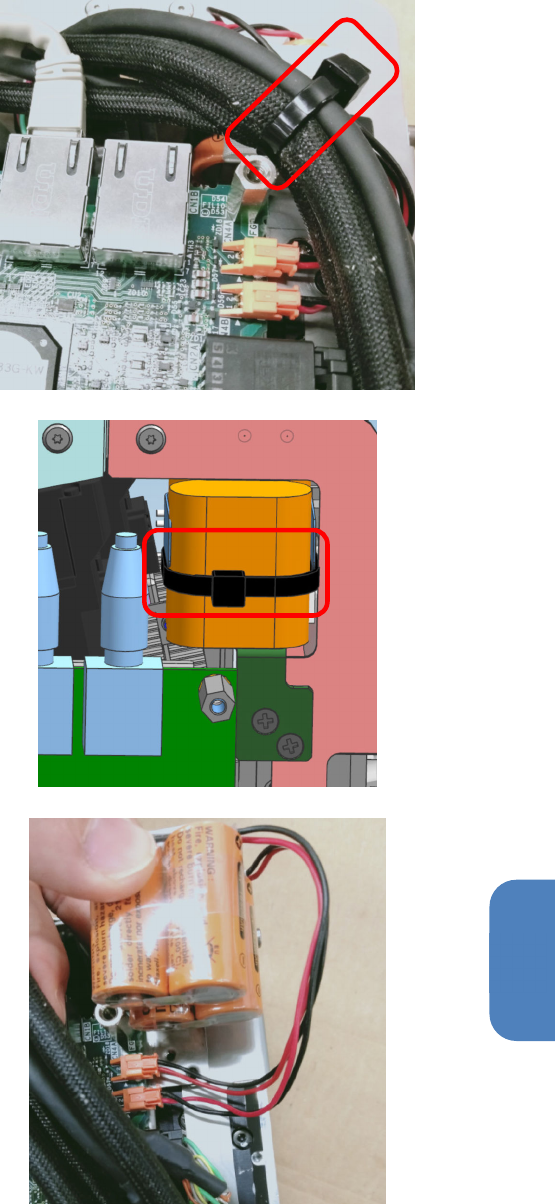

剪断束线
3
-
3
切断固定电池的束线。
3
-
4
一个个地取下电池的连接器，更换电
池。
(请注意不要将两侧的电池同时取下)
第
5
章 维护篇
5-2.
保养检查
34
3
-
5

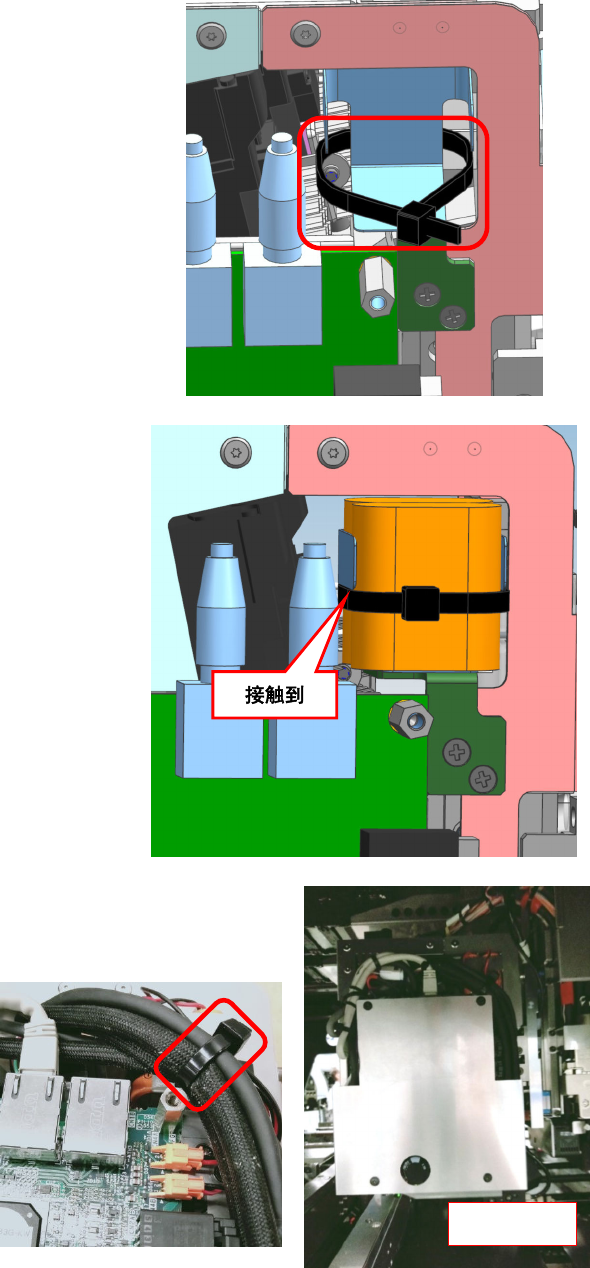

如右图所示将束线
(
长度
200mm
以上
)
围成环状。
3
-
6
将新电池安装在束线环内，然后按照右
图所示提起束线环进行固定。
3
-
7
用束线固定
A
部后，安装好贴片头的基
板盖罩。
基板罩盖
A
