4 操作篇
4-15 示教
365
4
(h)
移动按钮 移动摄像机图像上的十字标记。
在[微调动作移动]模式下将微调移动对象单元上贴片头的 XY 轴（摄像
机图像的显示中心位置）。
(i)
坐标取得 导入摄像机图像的十字标记中心的坐标数据，然后反映到 (j) 的[示教
标记位置]上。
(j)
坐标值列表 显示示教处理前后标记位置的坐标。
(k)
复原 将 (j) 的[示教标记位置]值恢复为示教前的位置。
(l)
连续 连续显示坏板标记的中心位置。
(m)
待机时间 输入操作[连续]时各个点上摄像机的待机时间。
可输入 0～9.9(sec) 的值。
(n)
识别测试 显示[坏板标记识别测试]对话框，可进行坏板标记的识别测试，或调整
识别参数。
(o)
保存并结束 将示教结果反映到生产程序中，然后关闭对话框。

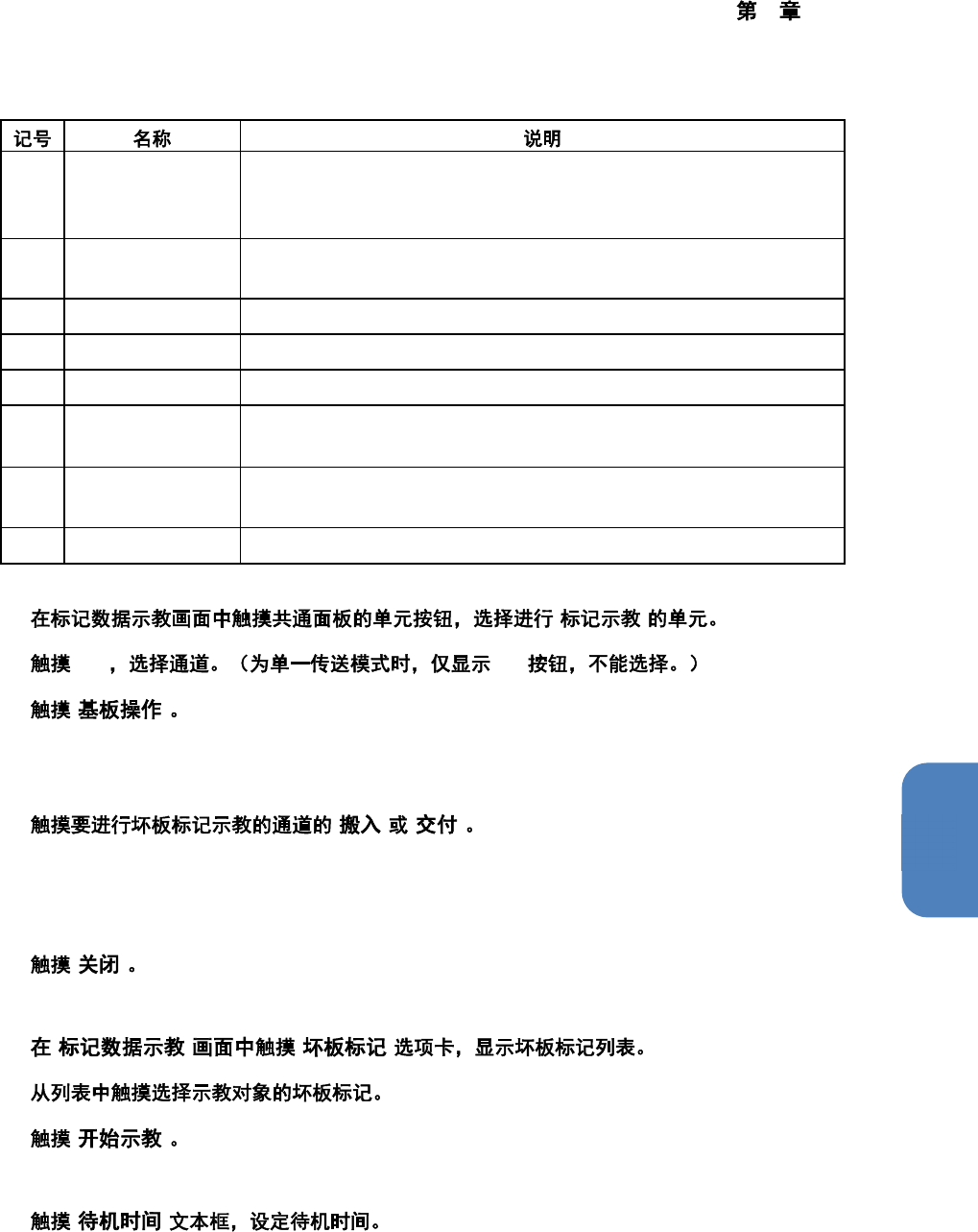

1 [ ]
2 F/R [F]
3
[ ]
显示[基板操作]对话框。
有关[基板操作]对话框的详情，请参见「4-6-4 元件贴片确认」的「基板操作对话框的操作」。
4
[ ] [ ]
基板安置在本机内。
要手动放置基板时，请触摸[装置内作业开始]，打开安全盖（罩）后，将基板安放到传送上，然后触
摸[装置内作业完成]。
5
[ ]
关闭[基板操作]对话框，显示[标记数据示教]画面。
6
[ ] [ ]
7
8
[ ]
显示[坏板标记示教]对话框，摄像机移动到在坏板标记列表中选择的坏板标记 ID 的坐标上。
9
[ ]
设定对坏板标记的中心位置坐标进行识别时的各点上的等待时间。
4 操作篇
4-15 示教
366
10
[ ]

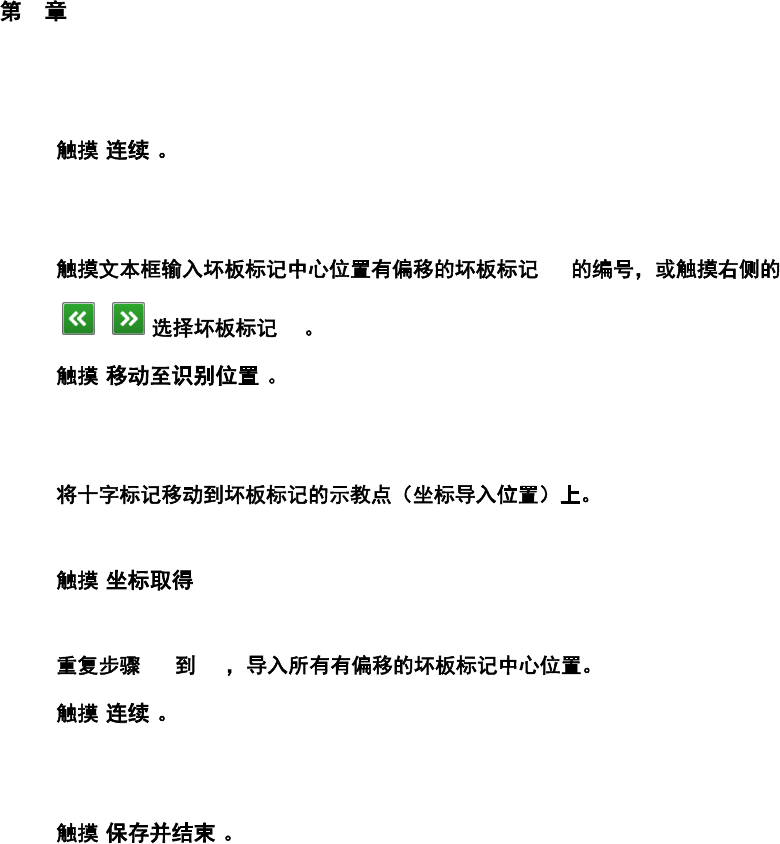

摄像机将向所有坏板标记的中心位置连续移动。确认与坏板标记中心位置的偏移。
触摸[STOP]即可中断。
11 ID
/ ID
12
[ ]
摄像机将移动到示教对象的坏板标记中心位置，并显示红色十字标记。
如果该点已经导入了坐标，则会在摄像机图像的坐标导入完成位置上显示绿色的固定十字标记。
13
摄像机图像中显示坏板标记的示教点时进行十字标记操作，其他情况下进行微调移动。
14
[ ]
更新标记示教位置的坐标。
15 12 15
16
[ ]
摄像机将向所有坏板标记的中心位置连续移动。确认与坏板标记中心位置的偏移。
触摸[STOP]即可中断。
17
[ ]
保存示教结果，关闭[坏板标记示教]对话框，显示[标记数据示教]画面。
4 操作篇
4-15 示教
367
4
坏板标记识别测试
在[坏板标记识别测试]对话框中，可在识别基板上坏板标记的同时，调整坏板标记信息的识别参数，设定最
佳的识别参数。
Ÿ
单独标记识别模式的黑白识别
/
形状识别画面根据
[
编辑生产程序
]
菜单的坏板标记编辑中显示的
坏板标记类型所设定的数据显示，因此在
[
坏板标记识别测试
]
对话框中无法切换或更改。关于坏
板标记编辑的详情，请参阅「
4-11-6
坏板标记编辑」。
触摸[坏板标记示教]对话框的[识别测试]，即显示[坏板标记识别测试]对话框。
点击［坏板标记识别测试］对话框的［阈值判定］，则显示［坏板标记阈值判定］对话框。在［坏板标记
阈值判定］对话框，通过黑白测定未标记的坏板标记与标记的坏板标记，可以计算出最佳阈值。
Ÿ
仅当［坏板标记识别测试］对话框所显示的坏板标记的识别方法为黑白识别时，可以使用［坏
板标记阈值判定］对话框。识别方法为形状识别时，［阈值判定］显示为灰色，无法进行操作。
