4 操作篇 4-13 元件生成向导 284 工具箱的详情 n 脚 新建上下左右 4 个方向上的脚。 新建上下 2 个方向的脚。 新建左右 2 个方向的脚。 球 新建球的资讯。 本体（异形） 新建形状为矩形的本体 资讯。 新建形状为圆 形的本体资讯。 新建仅为起始点的本体 资讯。
4 操作篇
4-13 元件生成向导
283
4
n [ ]

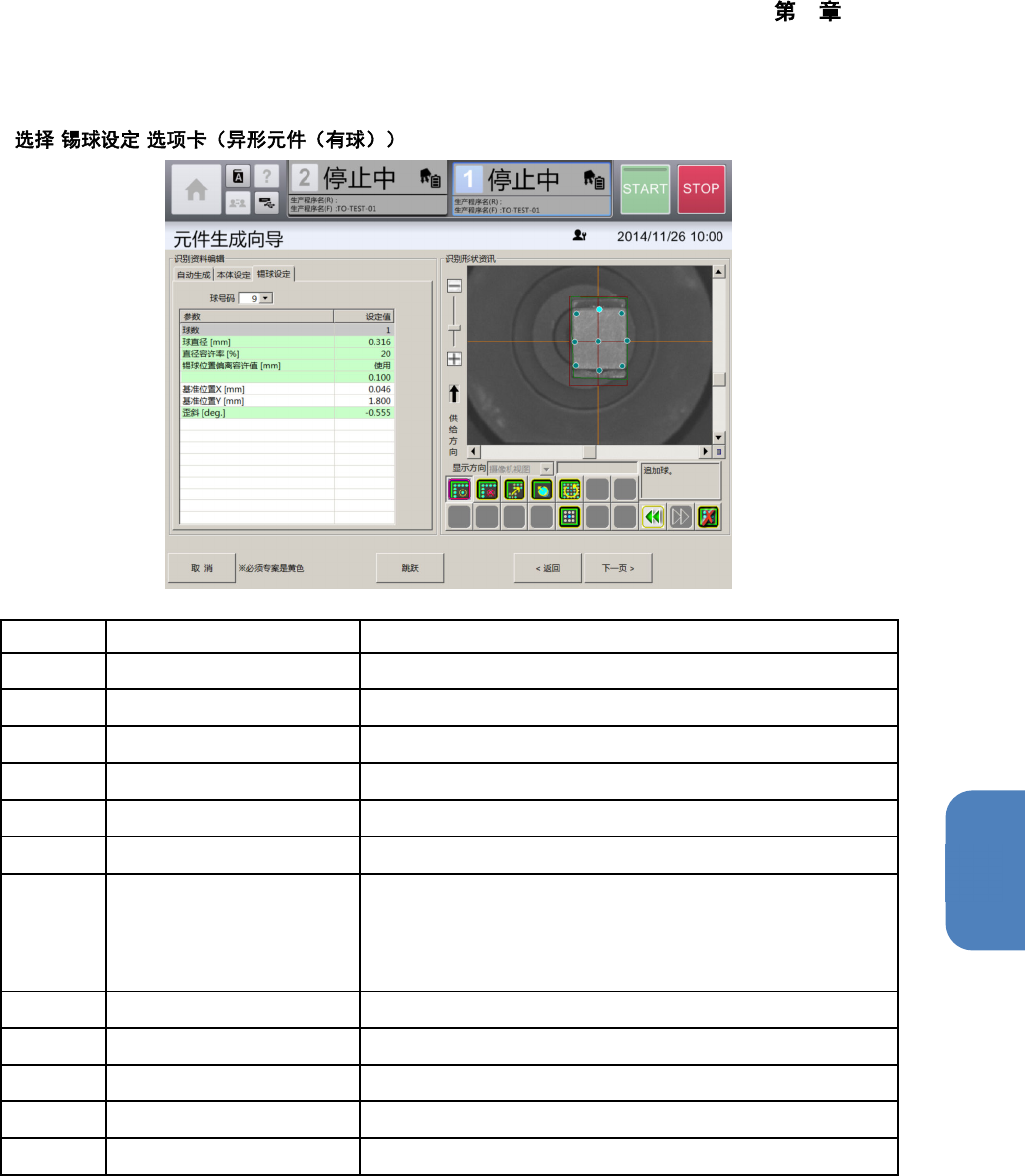

记号
名称
说明
(a)
球号码 选择要变更参数的球参数的编号。
(b)
球数 显示球参数内的锡球（电极）的个数。
(c)
球直径 (mm) 在 0.001 mm ～ 99.999 mm 的范围内输入球直径。
(d)
直径容许率 (%) 在 1% ～ 99%的范围内输入球直径的容许率。
(e)
球间距 X 容许率 (%) 在 1% ～ 99%的范围内输入 X 方向的球间距的容许值。
(f)
球间距 Y 容许率 (%) 在 1% ～ 99%的范围内输入 Y 方向的球间距的容许值。
(g)
锡球位置偏离容许值 (mm) 选择是否使用识别锡球时的位置偏离容许值
•
使用
•
不使用
选择[使用]时，以距离(mm)输入锡球位置偏离容许值。
(h)
基准位置 X (mm) 输入球参数的分组基准位置 X。
(i)
基准位置 Y (mm) 输入球参数的分组基准位置 Y。
(j)
锡球间距 X (mm) 以 0.001 mm ～ 99.999 mm 的范围输入相邻的球间隔 X。
(k)
锡球间距 Y (mm) 以 0.001 mm ～ 99.999 mm 的范围输入相邻的球间隔 Y。
(l)
歪斜 (deg) 输入球参数分组的歪斜。
4 操作篇
4-13 元件生成向导
284
工具箱的详情
n
脚
新建上下左右 4 个方向上的脚。
新建上下 2 个方向的脚。
新建左右 2 个方向的脚。
球
新建球的资讯。
本体（异形）
新建形状为矩形的本体资讯。
新建形状为圆形的本体资讯。
新建仅为起始点的本体资讯。
4 操作篇
4-13 元件生成向导
285
4
n

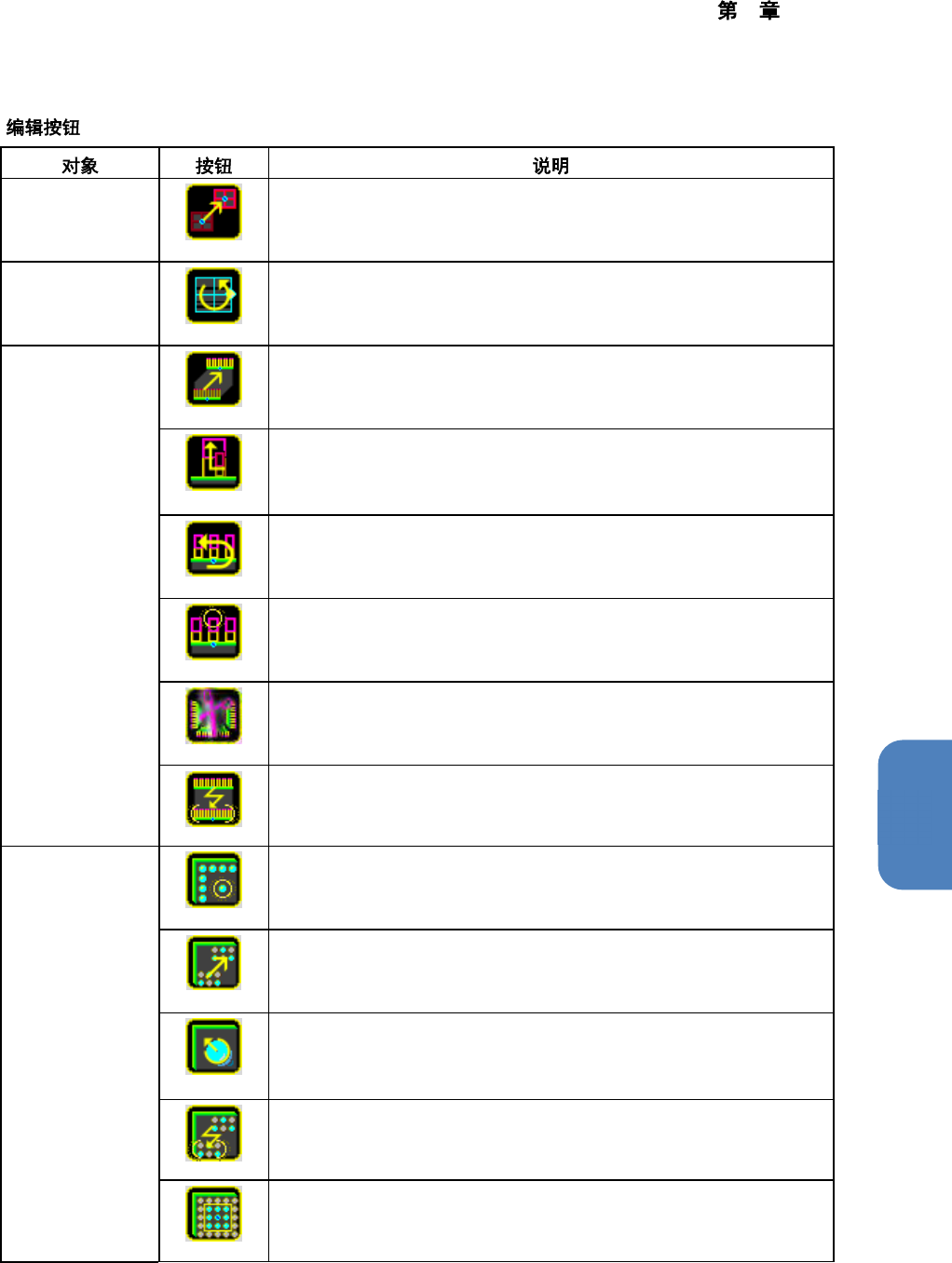

外形尺寸
显示外形尺寸的元件中心设定用的编辑标记。
蓝色标记：设定元件中心位置
歪斜设定
显示本体的歪斜设定用的编辑标记。
黄色标记：设定本体的歪斜
脚
显示用于移动脚基准位置的编辑标记。
触摸蓝色标记设定脚基准位置。
显示用于设定脚长度/宽度/间距的编辑标记。
白色标记：更改脚长度，脚间距
橙色标记：更改脚宽度，接触面长度
显示用于调整脚角度的编辑标记。
触摸黄色标记调整角度。
显示用于向脚组追加脚的编辑标记。
蓝色标记：追加脚
在[脚号码]选择的脚参数分为上、下、左、右方向时，
按上、下、左、右方向成分进行分割，新建脚参数。
复制[脚号码]中选择的脚参数，新建脚参数。
球
追加球。
触摸未配置球的外侧区域时，即可追加新的球，扩展球配置区域。
移动球的基准位置。
蓝色标记：设定球的中心位置
编辑球直径以及间距。
白色标记：调整球之间的间距
橙色标记：调整球直径
复制[球号码]中选择的球参数，新建球参数。
在以矩形范围指定的范围内，将球设置到[球号码]中选择的球参数
指定的范围内的球配置位置上。
