4 操作篇 4-3 生产 66 4-3-11. 摄像机跟踪贴片位置功能 摄像机跟踪贴片位置功能是在基板上试打 元件后，通 过 OCC 显示元件的贴片位置，以便进行 目视确认的功 能。而且，可暂停跟踪动作，对进行贴片 位置示教的元件贴片位置进行调整 。 贴片位置示教仅当用户级别为［ SUPERVISOR ］ 或［ MAINTENANCE ］时才能执行 。 试打条件的 [ 贴片（摄像机）跟踪 ] 设定 为 [ 自动输送 ] 或 [ 手动输送…
4 操作篇
4-3 生产
65
4
n

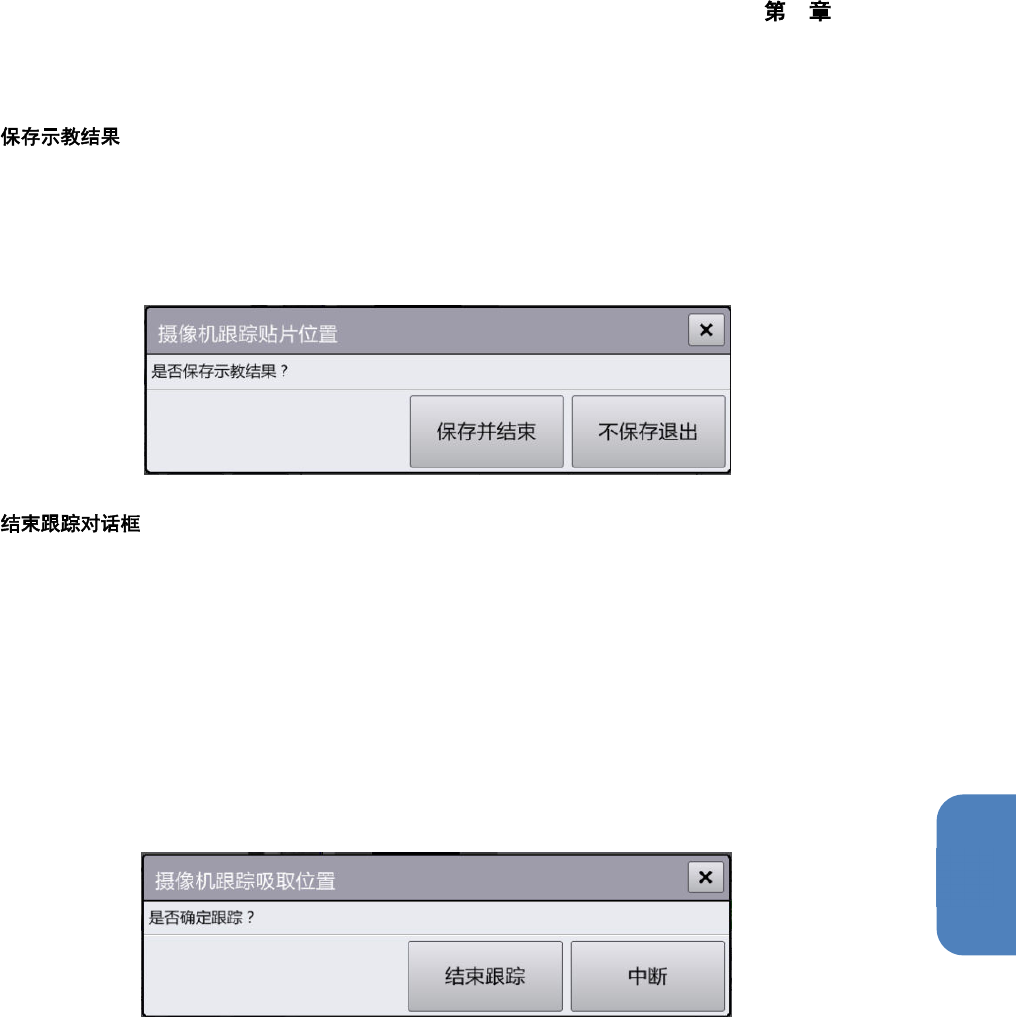

进行示教后，结束跟踪时，会显示以下是否保存示教结果的确认提示信息。
触摸[保存并结束] 按钮即保存结果。
触摸[不保存退出] 按钮则废弃结果。
n
显示所有跟踪对象的吸取位置后，触摸[结束] 按钮即关闭 [摄像机跟踪吸取位置] 对话框。然后，触摸
[START] 按钮则开始生产动作。
在所有跟踪对象的吸取位置尚未显示的状态下，触摸[结束] 按钮会显示以下是否结束跟踪的确认提示信
息。 触摸[结束跟踪] 按钮，则关闭[摄像机跟踪吸取位置] 对话框。然后，触摸 [START] 按钮则开始生产
动作。
如果必须暂时中断跟踪动作，准备稍后再重新进行吸取位置跟踪时，需选择[中断] 按钮。[摄像机跟踪吸
取位置]对话框将暂时被关闭。然后，触摸[START] 按钮时，[摄像机跟踪吸取位置]对话框将重新显示。
4 操作篇
4-3 生产
66

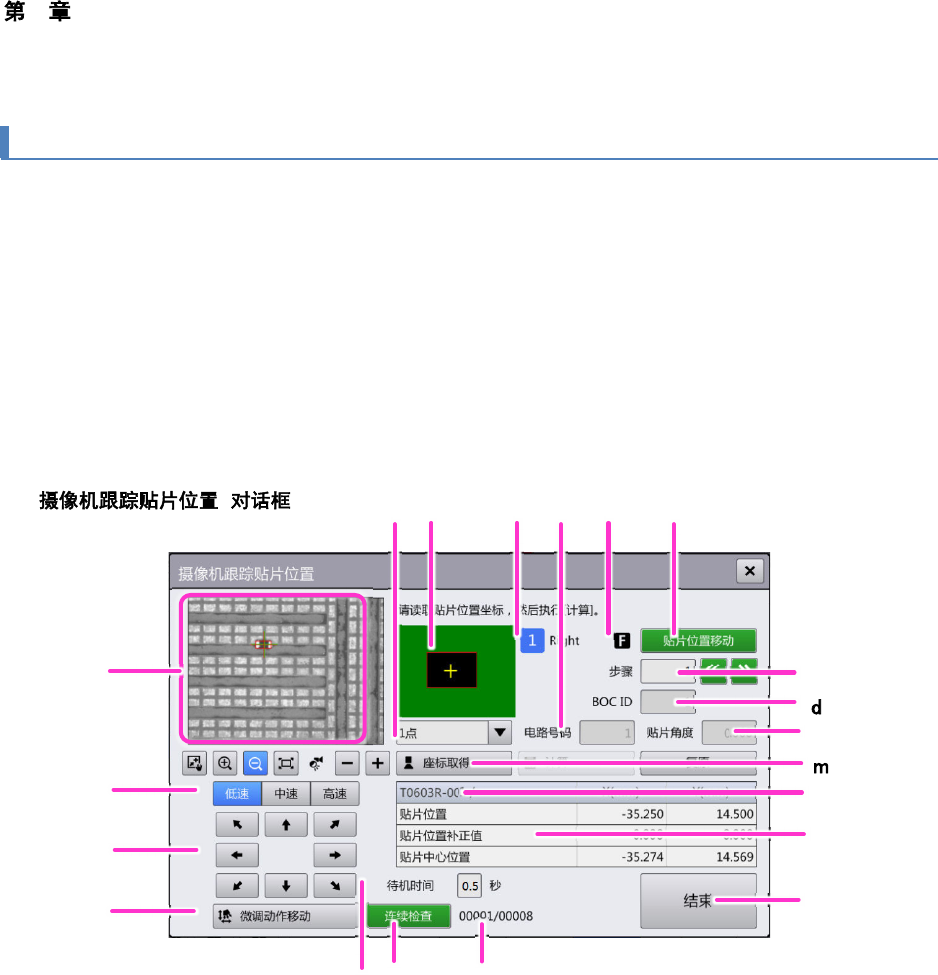

4-3-11. 摄像机跟踪贴片位置功能
摄像机跟踪贴片位置功能是在基板上试打元件后，通过 OCC 显示元件的贴片位置，以便进行目视确认的功
能。而且，可暂停跟踪动作，对进行贴片位置示教的元件贴片位置进行调整。
贴片位置示教仅当用户级别为［SUPERVISOR］或［MAINTENANCE］时才能执行。
试打条件的 [贴片（摄像机）跟踪] 设定为 [自动输送] 或 [手动输送] ，触摸[START] 按钮，在基板上的元件
贴片动作全部完成后，将停止生产，显示[摄像机跟踪贴片位置] 对话框。
贴片跟踪动作在下游侧单元中 1 片基板生产完成后，也将包含上游单元的贴片位置。但是如果是仅使用上
游单元进行生产的生产程序，由于 1 片基板在上游即生产完成，则在上游单元侧进行贴片跟踪。
n [ ]
b
e
l
c
p
t
k
j
n
q
o
s
a
g
i
h
r
f
4 操作篇
4-3 生产
67
4
(a)
示教点 显示贴片位置的示教位置。
如果存在多个示教点，可触摸图像选择任意的点。
(b)
贴片位置监视器 从下拉列表中选择要取得坐标的示教点的点数（元件的形状），
以便计算贴片位置的中心位置。
点数
•
1
点（初始值）：仅指定元件贴片中心位置的
1
点。
•
2
点
CON
：指定对角的
2
点，计算中心位置（电容器等）。
•
3
点
SOP
：指定对角的
2
点及相对方向的
1
点，计算中心位
置（
SOP
元件等）。
•
3
点
BODY
：指定对角的
2
点及相对方向的
1
点，计算中心
位置。
•
5
点
QFP
：指定对角的
4
点及相对方向的
1
点（
QFP
元件
等）。
(c)
步骤 显示示教对象的步骤号。
触摸文本框输入数值，或触摸 / 向前后步骤移动。
(d) BOC ID
显示用于补正步骤的贴片位置的 BOC 领域标记 ID。
(e)
摄像机图像 显示操作对象单元（贴片头）的摄像机图像。
以红色的十字标记显示用于示教的坐标取得位置。
如果示教点为 1 点时，也会按照元件的外形显示外框线。
(f)
贴片位置移动 摄像机向对象步骤的贴片位置的中心位置移动。
(g)
移动速度 从［低速］、［中速］、［高速］中选择十字标记的移动速度、
或 XY 轴的移动速度。
(h)
微调动作移动 触摸此按钮可切换［微调动作移动］模式与十字标记移动模式。
蓝色的状态为［微调动作移动］模式。
(i)
移动按钮 移动摄像机图像上的十字标记。
在［微调动作移动］模式下将使对象单元贴片头的 XY 轴（在摄
像机图像的显示中心位置）微调移动。
(j)
待机时间 设定操作［连续检查］时在各点上的摄像机待机时间。
可输入 0～9.9(sec)的值。
(k)
连续检查 连续显示元件的贴片目标位置。
(l)
坐标值列表 显示进行示教处理前后的各步骤贴片位置数据。
•
贴片位置：贴片数据的元件贴片位置（
X, Y
）
•
贴片位置补正值：贴片数据的元件贴片位置补正的补正值
（
X, Y
）
•
贴片中心位置：触摸［计算］计算的贴片位置的中心位置
（
X, Y
）
