4 操作篇
4-3 生产
37
4
4-3-2. 生产
n
[生产]菜单中，除了可进行生产的开始，停止动作之外，还可确认不同生产状况下本机的各项运行状况。
切换到[生产]菜单画面的方法如下。
• 在顶部菜单画面中触摸[生产]。
• 通过跳跃功能切换到[生产]菜单相关的功能画面。
n
在[生产]菜单中，可选择以下子菜单。
• [生产状况]菜单
掌握生产中的机器运行状况，错误，警告信息。
• [视图]菜单
确认摄像机拍摄的图像。
• [动作状态]菜单
确认贴片头和吸嘴的运行状况，错误，警告状况。
• [供给装置] 菜单
确认供给部元件的配置状况，错误，警告状况。
• [生产条件]菜单
根据生产对象的生产程序设定生产条件。
生产的开始
生产准备完成后，可以开始生产。
长按共通面板的[START]1 秒以上，开始生产。
生产的停止
触摸[STOP]后，将运转至可重新开始生产的时间点，然后停止生产。
Ÿ
触摸
[START]
后马上触摸
[STOP]
本机可能不会正常停止。要使其停止时，请确认共通面板的单
元按钮中显示为
[
停止中
]
。
按下紧急停止按钮，将立即停止生产。
通过紧急停止按钮停止本机时，要在重新开始生产前清除本机中的基板。
有关基板取出方法的详情，请参阅「4-6-4 元件贴片确认」。
Tips
Ÿ
实际生产数达到生产预定数的设定值时，生产也将自动停止。
4 操作篇
4-3 生产
38
4-3-3. 生产状况的显示
触摸[生产]中子菜单面板的[生产状况]后，可显示生产状况画面。
在生产状况画面中，除了可控制本机生产的开始，停止状态之外，还可随时方便地确认生产中本机内各单
元的运转状况，错误状况，警告状况。此外，还可通过图表确认主要生产管理信息随时间的变化。
显示生产中的生产管理信息
[

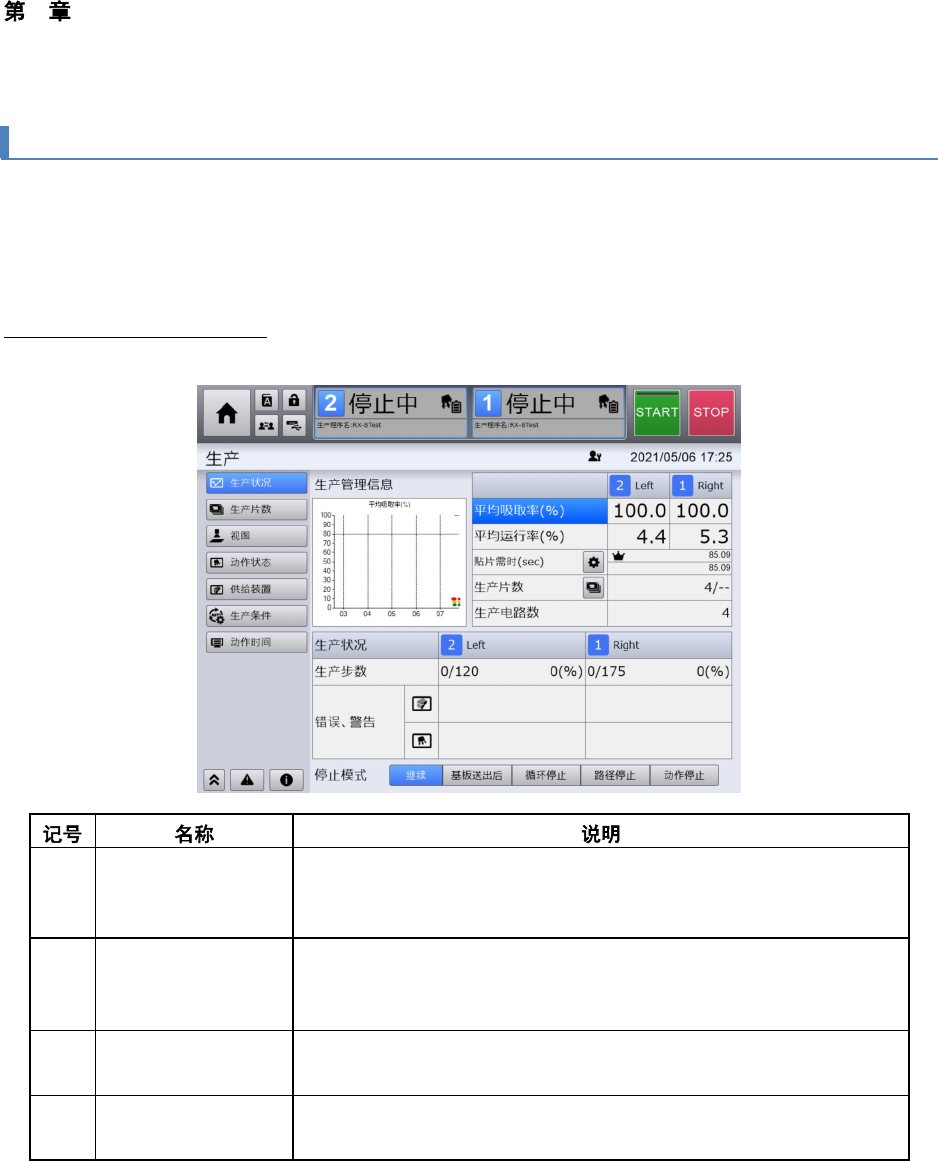

生产状况
]
画面中将显示以下信息。
(a)
生产管理信息图表 显示生产管理信息的迁移图表。
显示平均吸取率，平均运行率，需时，生产片数在每小时的变化，
触摸生产管理信息列表的各项目名称，切换图表的种类。
(b)
生产管理信息列表 显示生产管理信息的统计值。
关于需时，可以选择需时的显示模式。
有关详情，请参阅下述的「显示生产进度状况」
(c)
生产状况 显示单元 1 和单元 2 各单元的当前生产进度和错误，警告状态。
有关详情，请参阅下述的「显示生产进度状况」
(d)

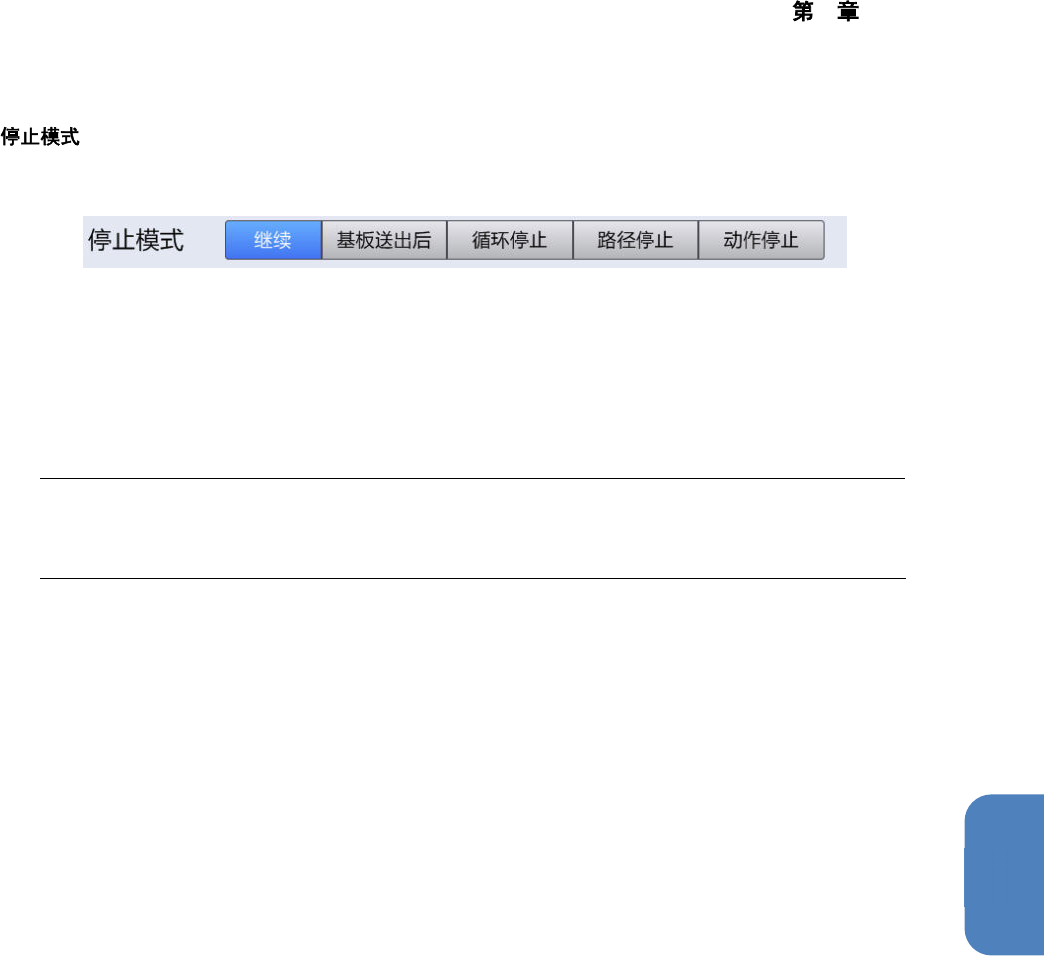

停止模式 选择生产的停止模式。
显示的按钮种类根据运转模式的不同有所不同。
4 操作篇
4-3 生产
39
4
显示于[生产状况]画面的下方。
在开始生产前设定。
• 继续：触摸[STOP]，或在完成生产预定块数时停止。
• 基板送出后：使基板完成，从装置中送出完成后停止。
• 循环停止：完成 1 块基板时停止。
• 路径停止：完成从吸取到贴片的一次动作时停止。
• 动作停止：生产可继续的最小的运动动作结束后，装置即停止。
仅当用户级别为[MAINTENANCE]时，才能选择[动作停止]。
Tips
Ÿ
仅当用户级别为
[MAINTENANCE]
时，才能选择
[
动作停止
]
。
Ÿ [
动作停止
]
时，即使不对
[START]
按钮进行
1
秒时间的长按，生产动作也可开始。
