4 操作篇 4-15 示教 386 电路设计示教的操作 开始操作前，在顶部菜单中按照 [ 生产补 助 ] - [ 贴片数据示教 ] 的顺 序触摸，打开 [ 贴片数据示教 ] 画面。 1 2 F/R [F] 3 [ ] 显示 [ 基板操作 ] 对话框。 有关 [ 基板操作 ] 对话框的详情，请参阅 「 4-6-4 元件贴片确认」的「基板操 作对话框的操作」。 4 [ ] [ ] 基板将被安在本机内。 要手动放置基板时，请触摸 [ 开始装置…
4 操作篇
4-15 示教
385
4
(k)
基准位置取得 取得相机图片的中心的十字标记位置，作为电路基准坐标位置，更新
坐标值列表。（※为 [指定标准] 时）
4 操作篇
4-15 示教
386

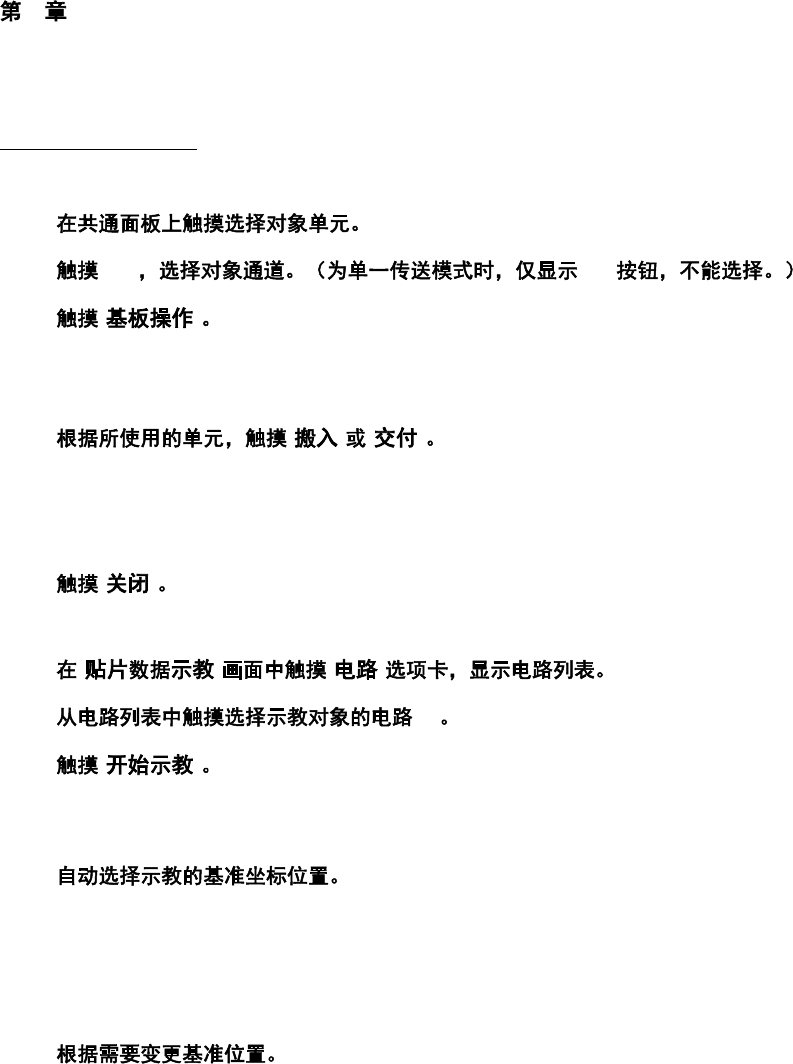

电路设计示教的操作
开始操作前，在顶部菜单中按照[生产补助] - [贴片数据示教]的顺序触摸，打开[贴片数据示教]画面。
1
2 F/R [F]
3
[ ]
显示[基板操作]对话框。
有关[基板操作]对话框的详情，请参阅「4-6-4 元件贴片确认」的「基板操作对话框的操作」。
4
[ ] [ ]
基板将被安在本机内。
要手动放置基板时，请触摸[开始装置内作业]，打开安全盖（罩）后，将基板安到传送上，然后触摸
[完成装置内作业]。
5
[ ]
关闭[基板操作]对话框，显示[贴片数据示教]画面。
6
[ ] [ ]
7 ID
8
[ ]
显示出［电路布局示教］对话框，根据以下基准位置的选择，将相机移动至示教对象的电路展开对
象位置。
9
在各电路中都有生产程序处定义的 BOC 标记时，选择 [BOC 标准] ，自动选择抽出１个电路标记。
没有电路展开的 BOC 标记时，选择 [STEP 标准] ，锡东选择抽出１个贴片点。
没有[BOC 标准] 、[STEP 标准] 可以使用的数据时，选择 [指定标准] ，选择原点(X=0、Y=0) 作为默
认的基准坐标。
10
在[BOC 标准] 、[STEP 标准]编辑对象 ID 的值，将更新电路的基准坐标。
在[指定标准]，通过步进操作将摄像机移动至目标位置后，点击[基准位置取得]，将更新电路的
基准坐标。
4 操作篇
4-15 示教
387
4

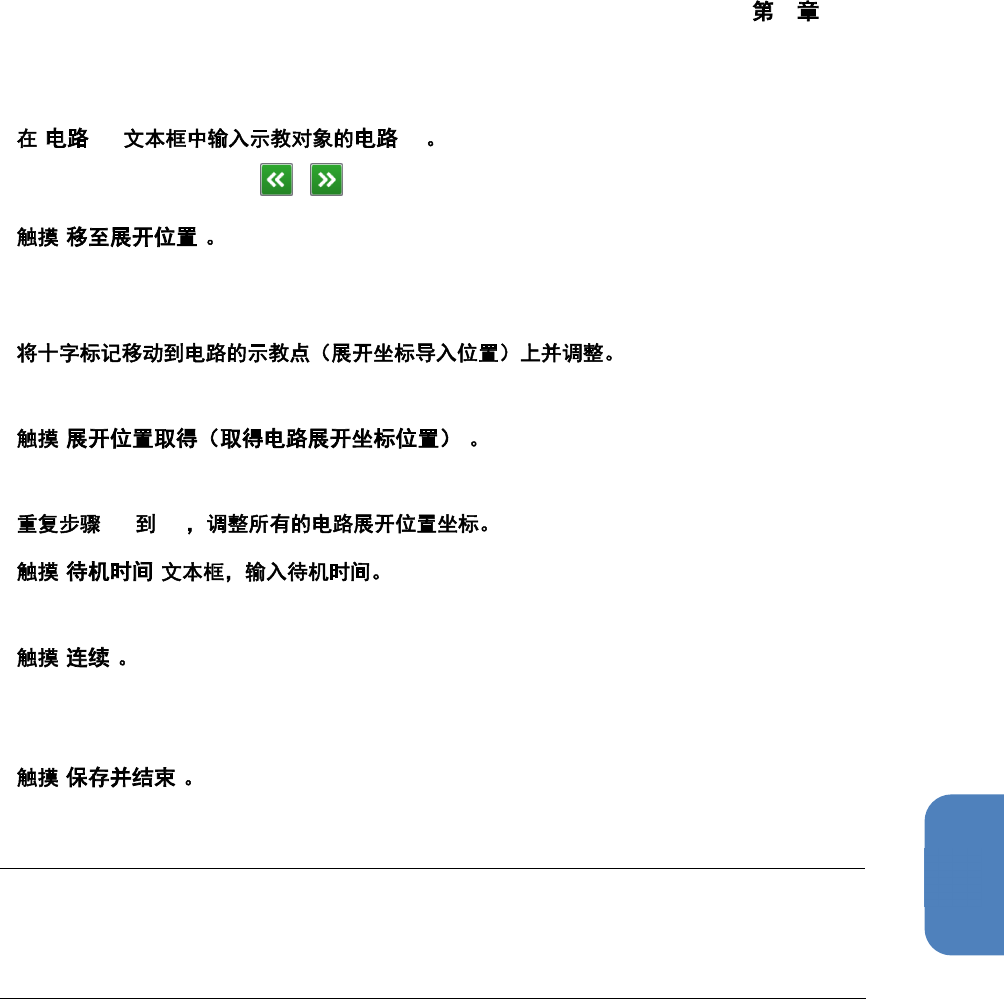

11
[ ID] ID
请触摸文本框输入，或触摸 / 选择电路 ID。
12
[ ]
摄像机移动到导入的基准坐标中选择的电路展开位置。
13
摄像机图像中有电路的展开目标位置时，进行十字标记操作，其他情况下进行微调移动。
14
[ ]
计算示教展开量并更新。
15 12 14
16
[ ]
设定待机时间，用于确认展开位置的坐标。
17
[ ]
摄像机图像将向各电路基准位置的展开位置连续移动。确认与展开位置之间的偏移。
触摸[STOP]即中断。
18
[ ]
保存示教结果，关闭[电路设计示教]对话框，显示[贴片数据示教]画面。
Tips
Ÿ [BOC
标准
]
、
[STEP
标准
]
、
[
指定标准
]
所设定的示教基准位置保存在生产程序内，下次在相同
生产程序实施电路示教时，在最开始时选择上次所指定的基准状态。
Ÿ
通过生产程序的编辑及优化，删除了前次所使用的基准位置时，重新自动选择适合的基准位置。
