4 操作篇 4-14 数据制作步骤 339 4 4 [ ] 关闭 [ 选择生产分组 ] 对话框，显示 [ 文件操作 ] 画面。 如果没有 [ 生产分组 ] 时，选择 [ 无分组 ] 。 5 [ ] 选中的生产程序将在 [ 编辑生产程序 ] 画面中 ，以可编辑的状态显示。 6 [ ] 显示 [ 编辑生产程序 ] 画面。 Tips Ÿ 在显示生产程序名的状态下触摸 [ 编辑数据库 ] 或 [ 编辑生产程序 ] ，即显示各自的菜单。 7 输入…
4 操作篇
4-14 数据制作步骤
338
2
[ ]

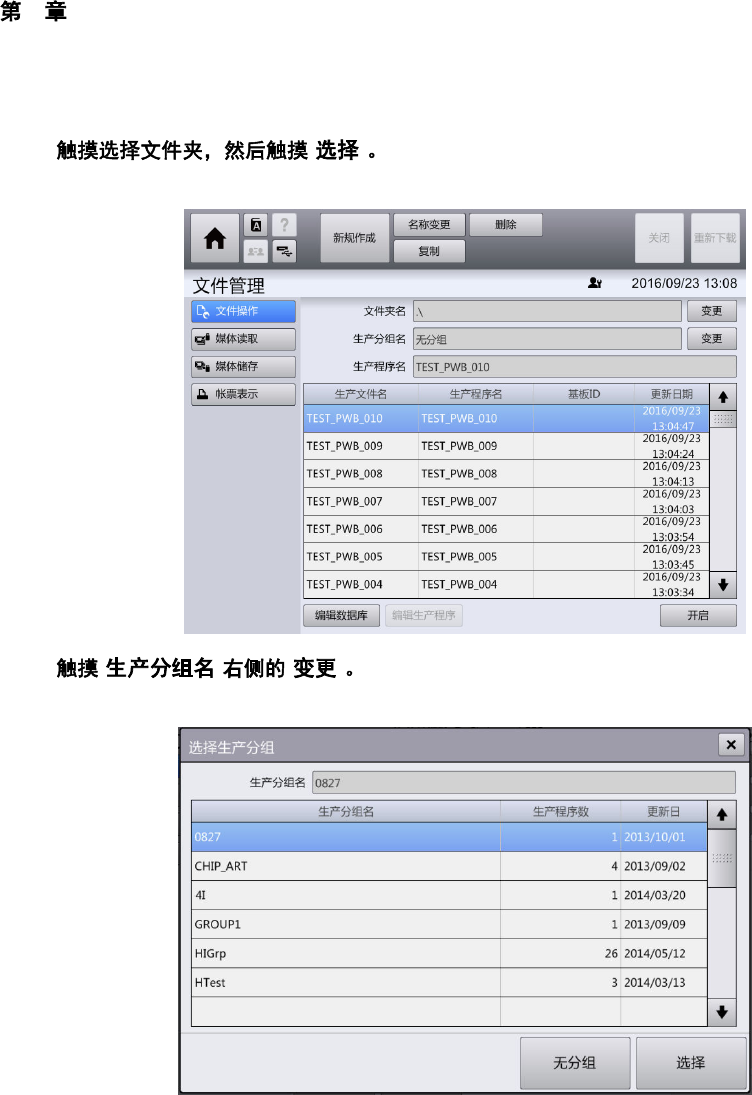

关闭[文件夹变更]对话框，显示文件操作画面。
3
[ ] [ ]
显示[选择生产分组]对话框。
4 操作篇
4-14 数据制作步骤
339
4
4
[ ]

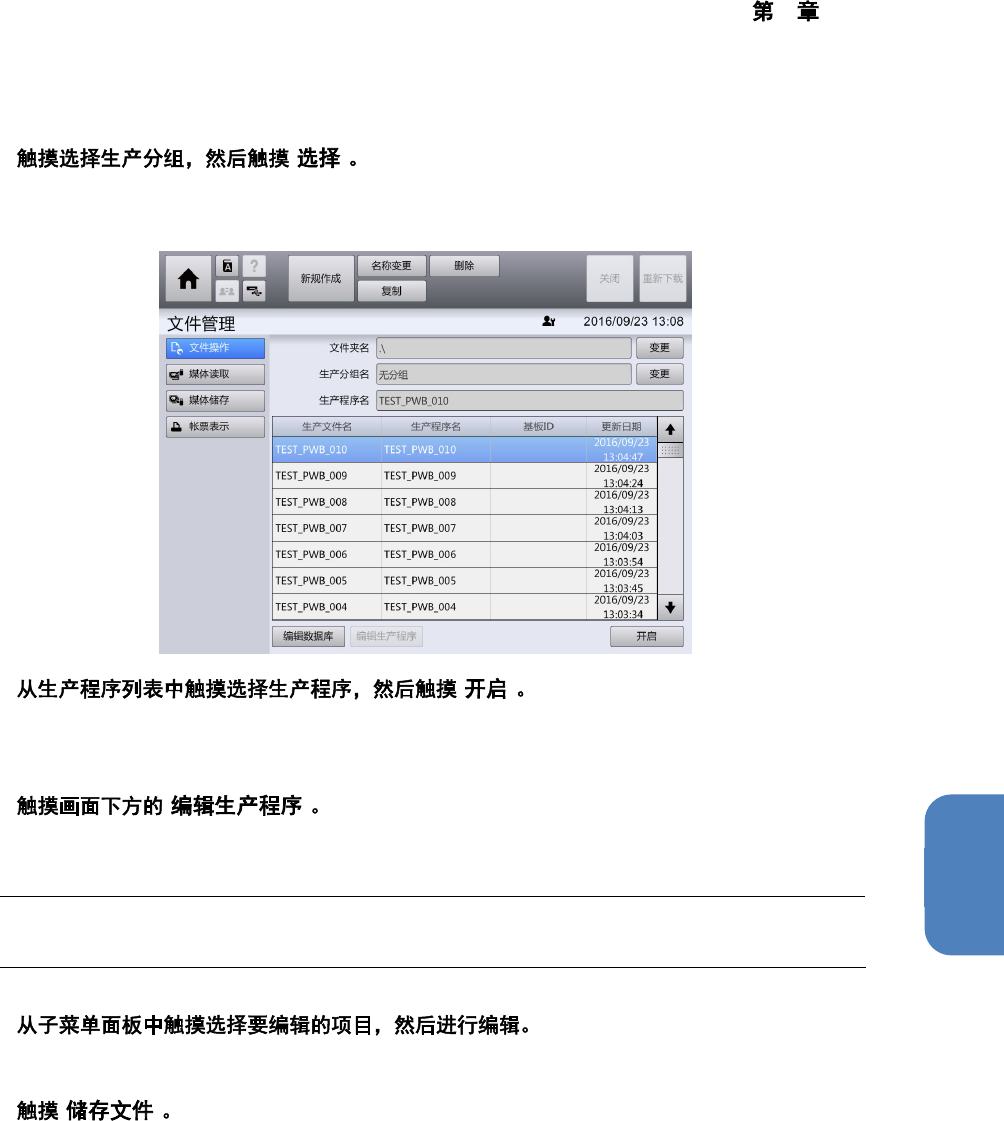

关闭[选择生产分组]对话框，显示[文件操作]画面。
如果没有[生产分组]时，选择[无分组]。
5
[ ]
选中的生产程序将在[编辑生产程序]画面中，以可编辑的状态显示。
6
[ ]
显示[编辑生产程序]画面。
Tips
Ÿ
在显示生产程序名的状态下触摸
[
编辑数据库
]
或
[
编辑生产程序
]
，即显示各自的菜单。
7
输入方法与新建时相同。
8
[ ]
编辑作业结束。
4 操作篇
4-15 示教
340
4-15. 示教
4-15-1. 编辑生产中的元件数据

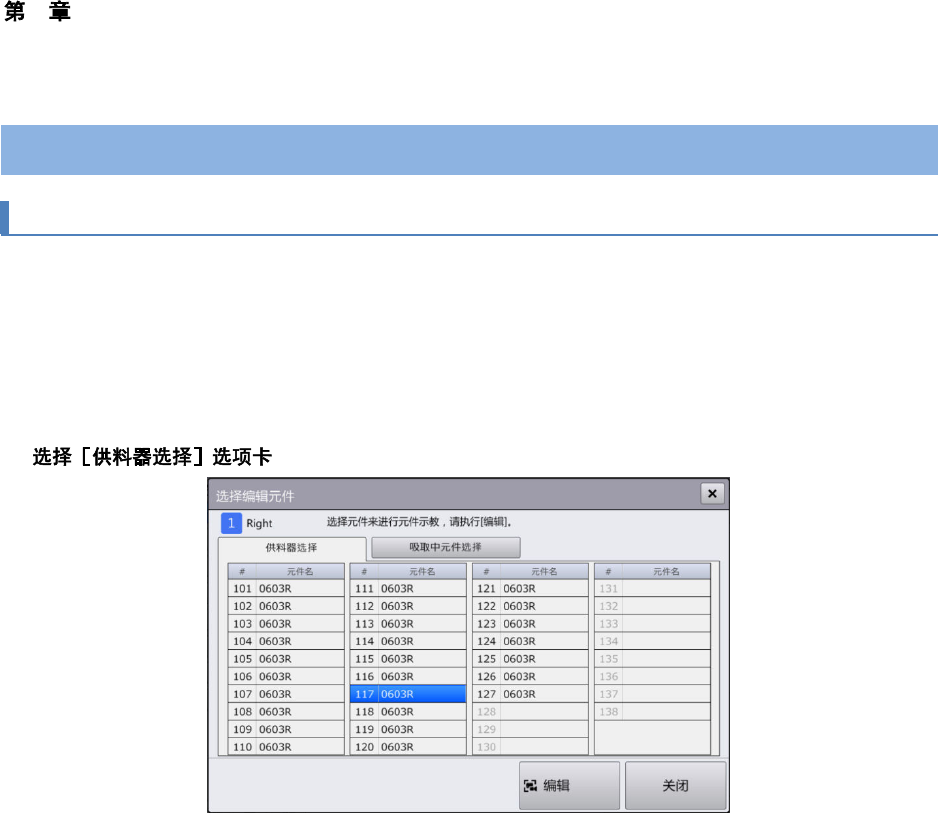

在顶部菜单中按[生产补助] - [错误处理] - [元件资料编辑]的顺序触摸后，将显示[选择编辑元件]对话框。
对于生产中使用的元件，可单独修改与元件识别相关的数据。有[供料器选择] 及 [吸取中元件选择] 2 个模式。
[吸取中元件选择] 模式，生产中贴片头未吸取元件的吸嘴，不能执行相关的吸嘴号功能。
选择中的单元如果存在吸取中的元件，将默认选择[吸取中元件选择] 模式。如果没有吸取中的元件，则默
认选择[供料器选择] 模式。
