4 操作篇
4-15 示教
345
4
4-15-2. 调整吸取位置

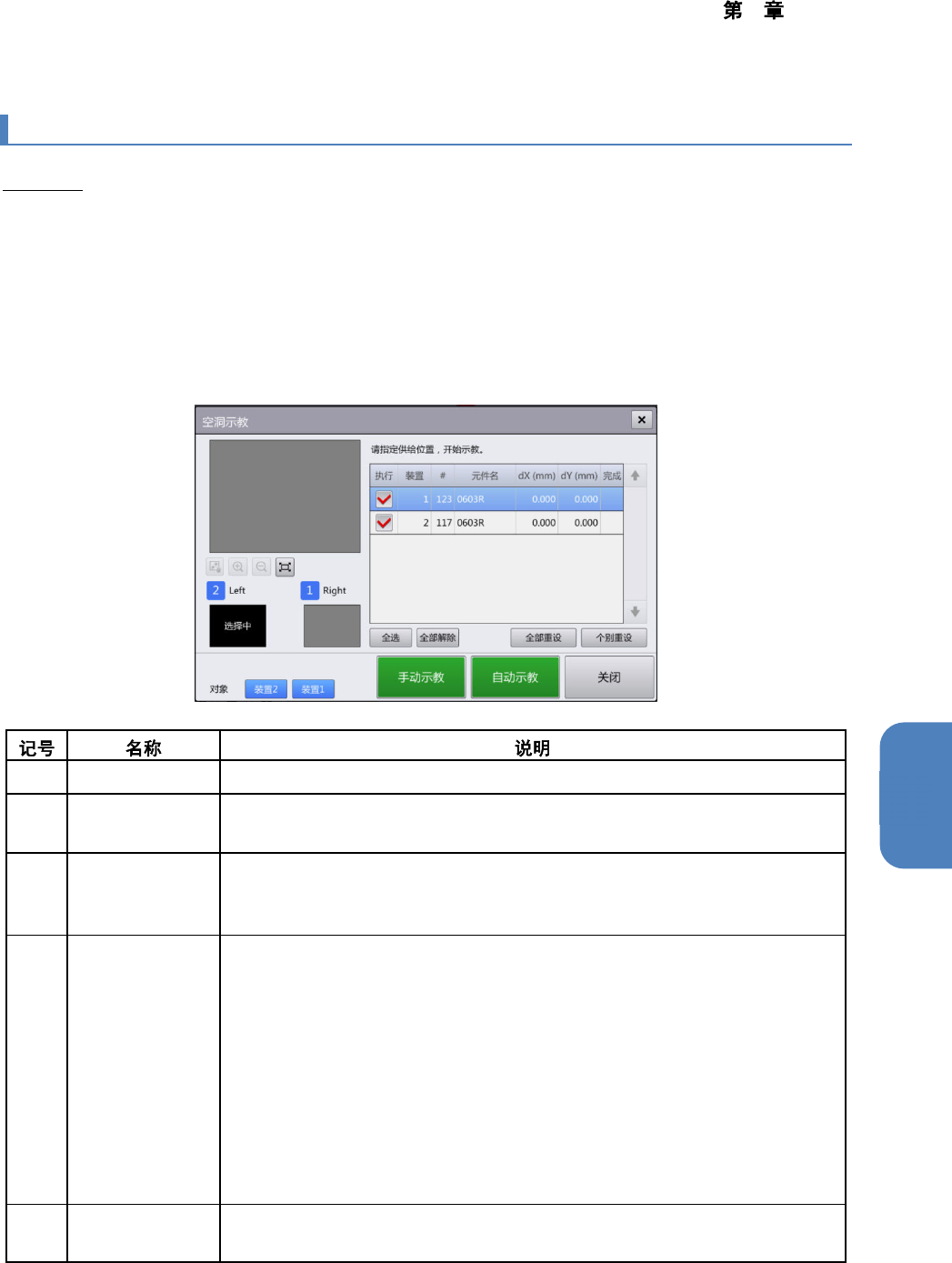

空洞示教
在[空洞示教]对话框中，
可在 OCC 上显示带式供料器供部的空洞位置，然后测量空洞位置，对元件的吸取中心位置进行示教，以应
对生产过程中频繁发生的吸取错误，或用来提高微型元件的吸取率。
[空洞示教]对话框可通过以下操作显示。
• 在顶部菜单中按[生产补助] - [元件吸取调整] - [空洞示教]的顺序触摸。
• 在顶部菜单中按[生产补助] - [错误处理] - [空洞示教]的顺序触摸。
(a)
摄像机图像 显示操作对象单元的贴片头摄像机图像。
(b)
摄像机操作 操作摄像机图像的显示内容。
关于摄像机操作的详情，请参阅「4-3-5 视图」。
(c)
摄像机选择 显示左右单元的贴片头摄像机图像。
用户可选择左右任意单元的图像，选择的图像将放大显示于上方的[摄像机图
像]区域中。
(d)
供给位置列表 列表显示正在进行元件核对，更换作业的带式供料器，通过勾选来选择执行
示教的供给位置。
•
执行：勾选要执行空洞示教的供给部。
元件资料的
[
吸取时自动示教
(XY)]
被设定为
[
否
]
的相关元件不能执行
空洞示教。
•
装置：显示有元件供给的装置。
•
#
：显示供给位置编号。
•
元件名：显示元件名。
•
dX (mm)
，
dY (mm)
：显示空洞示教结果的补正值。
•
完成：通过
OK/NG
和背景颜色显示空洞示教的结果。
(e)
全选／全部解除
触摸[全选]选中[供给位置选择列表]中显示的所有供给部，触摸[全部解除]可
取消全选。
4 操作篇
4-15 示教
346
(f)
全部重设／个别
重设
针对[供给位置选择列表]中显示的供给部，触摸[全部重设]后可显示所有供给
部的空洞示教结果。
触摸[个别重设]，将重置选中行的空洞示教结果，复选框显示为空栏。
(g)
对象 从[装置 2]、[装置 1]中选择操作对象装置。
(h)
手动示教 显示[手动空洞示教]对话框，对[供给位置选择列表]中选中的供给部手动指定
空洞位置。
(i)
自动示教 开始空洞示教处理，根据结果更新[供给位置选择列表]。
(j)
关闭 反映示教结果，关闭对话框。
空洞示教的操作
1 [ ] [ ]
显示[空洞示教]对话框。
2
[ ]
3 [ ]
对所有供给位置进行示教时，请触摸[全选]。
但是，元件资料的 [吸取时自动示教 (XY)] 被设定为 [否] 的相关元件不能执行空洞示教。
4
[ ]
显示[空洞自动示教过程中]消息。
示教结束后，将在[供给位置列表]的[完成]列中显示结果。显示为 NG 时需要进行手动示教。
关于手动示教的详情，请参阅下述的「手动空洞示教」。
5
[ ]
关闭保存示教结果的[空洞示教]对话框，返回[元件吸取调整]画面。
4 操作篇
4-15 示教
347
4

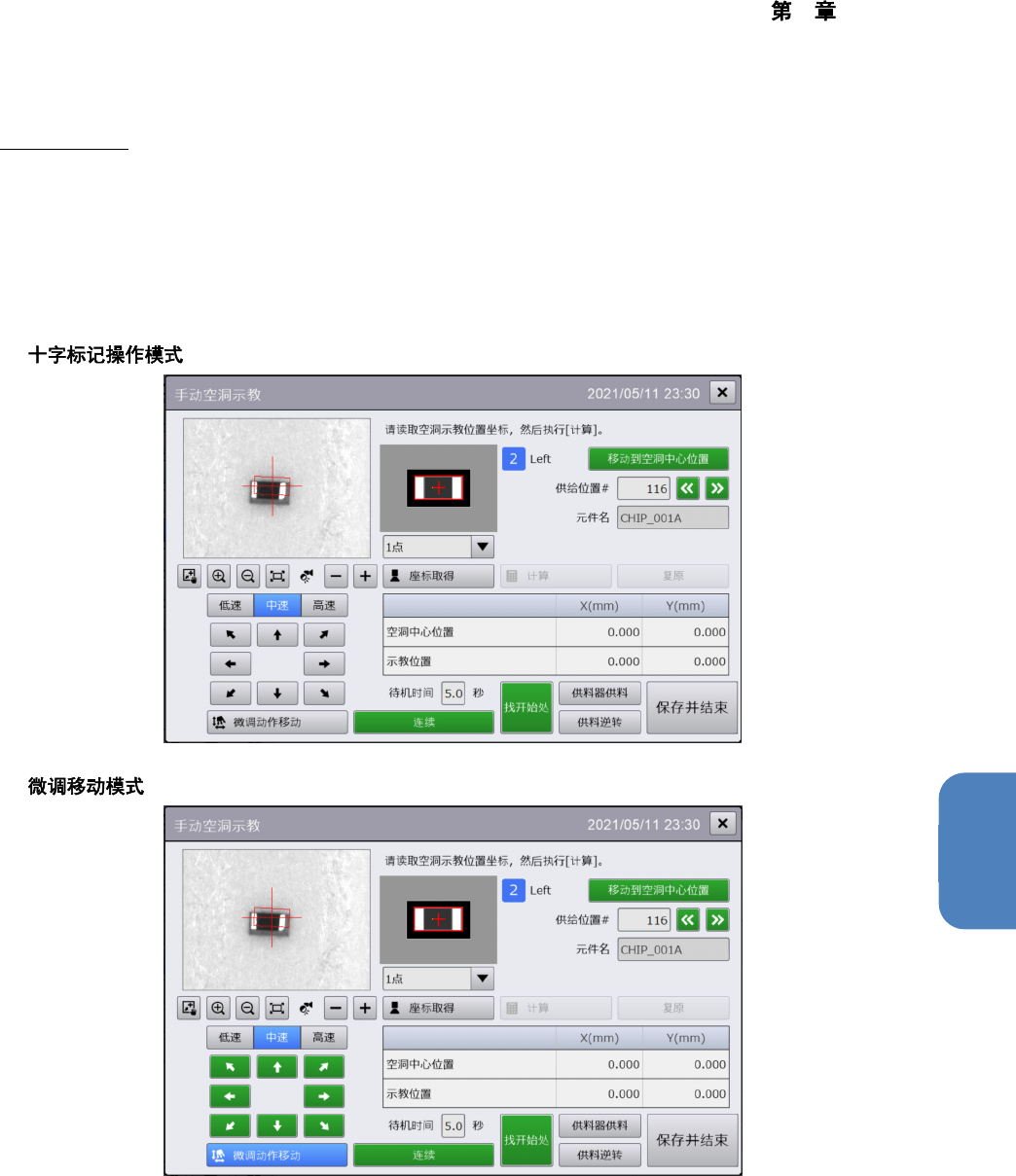

手动空洞示教
在[手动空洞示教]对话框中，可用摄像机拍摄带式供料器供给部的空洞位置，然后用十字标记手动指定空洞
位置，对元件的吸取中心位置进行示教，以应对生产过程中频繁发生的吸取错误，或用来提高微型元件的
吸取率。
触摸[空洞示教]对话框的手动示教，显示[手动空洞示教]对话框。
触摸对话框左下方的[微调动作移动]，可在十字标记操作模式和微调移动模式之间切换。
