2 系统概要 2-5. 21 2 n RX-8 单通道传送规格装置（ 传送方向 L → R ） 单通道传送规格装置（ 传送方向 R → L ） 单通道规格 ： 50 ～ 450 ｍｍ
2
系统概要
2-5.
20
如下图所示，从印刷基板两端向内
3mm
的范围内不可贴装元件。此外，背面贴装元件的最大高度为
26mm
。
n
RX-8
下面侧
传送轨道部
在装置可使用的情况下元件的
贴片范围
流向
机器近前侧
基板停止器
（从左向右流动）

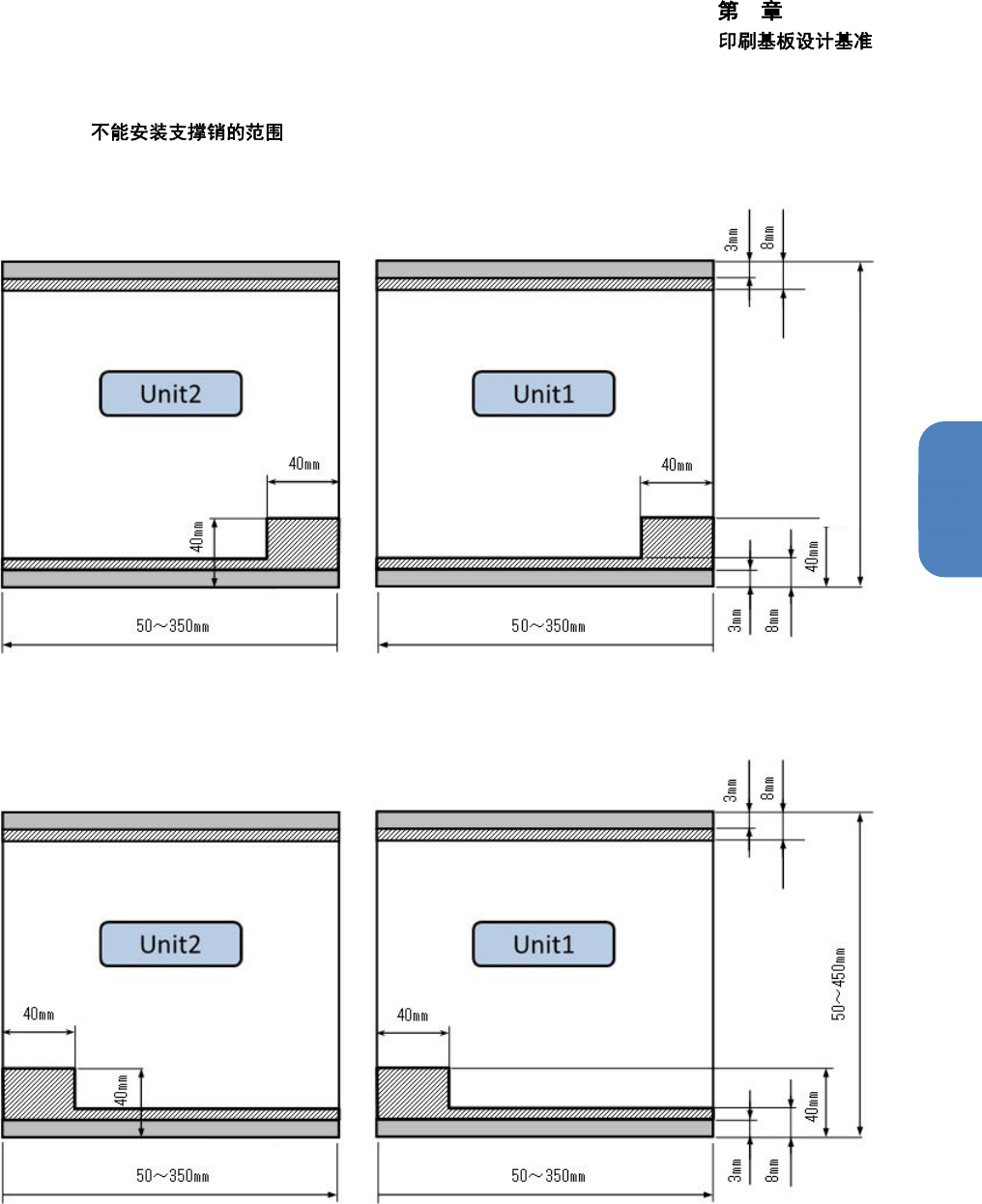

从右向左流动时 从左向右流动时
不能设置销的范围 不能设置销的范围
2
系统概要
2-5.
21
2
n
RX-8
单通道传送规格装置（传送方向
L
→
R
）
单通道传送规格装置（传送方向
R
→
L
）
单通道规格
：
50
～
450
ｍｍ
2
系统概要
2-5.
22

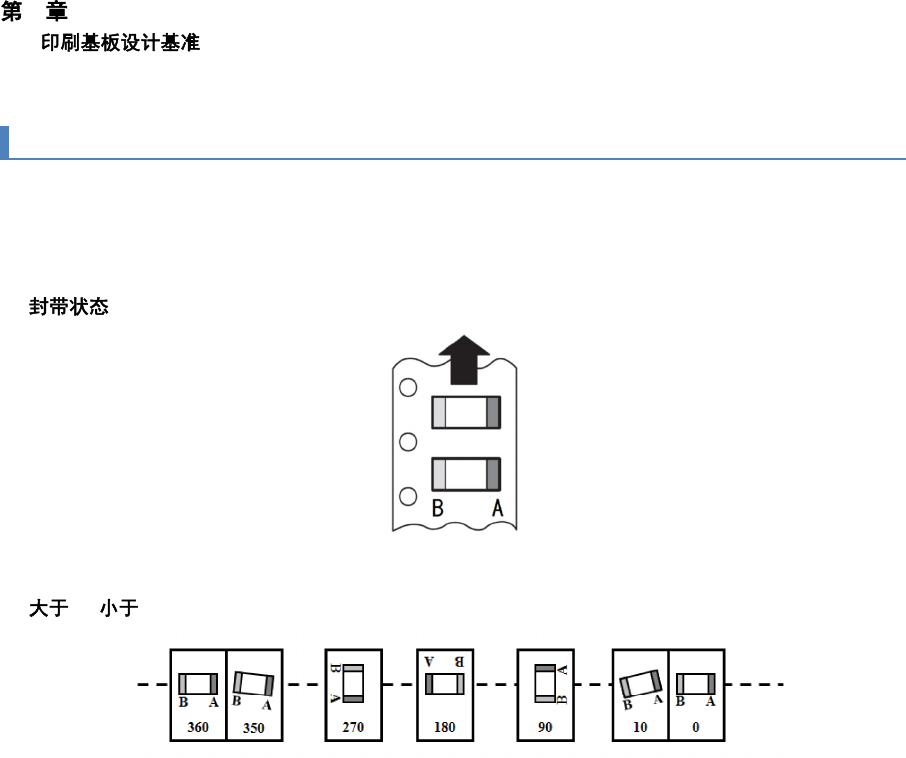

2-5-2.
元件贴片姿势
元件的贴片姿势请设定为大于
0°
小于
360°
。
插图中的
A
，
B
表示电极位置。
n
n
0° 360°
