4 操作篇
4-6 生产补助
98
4-6-2. 贴片点确认
触摸[生产补助]画面子菜单面板中的[贴片点确认]，显示[贴片点确认]画面。
显示正在生产的生产程序中的贴片数据，显示指定步骤的贴片数据/元件资料的详情，贴片 ID 为关键字的贴
片步骤，基板示意图中的步骤位置搜索操作，正在生产的生产程序中的基板示意图。
Tips
Ÿ
正在生产中的单元处于贴片步骤状态下时不实时更新。
Ÿ
生产停止则贴片步骤的状态被更新为停止时的状态。
Ÿ
生产中不能使用
[
摄像机移动
]
、
[
停止前步骤位置
]
功能。

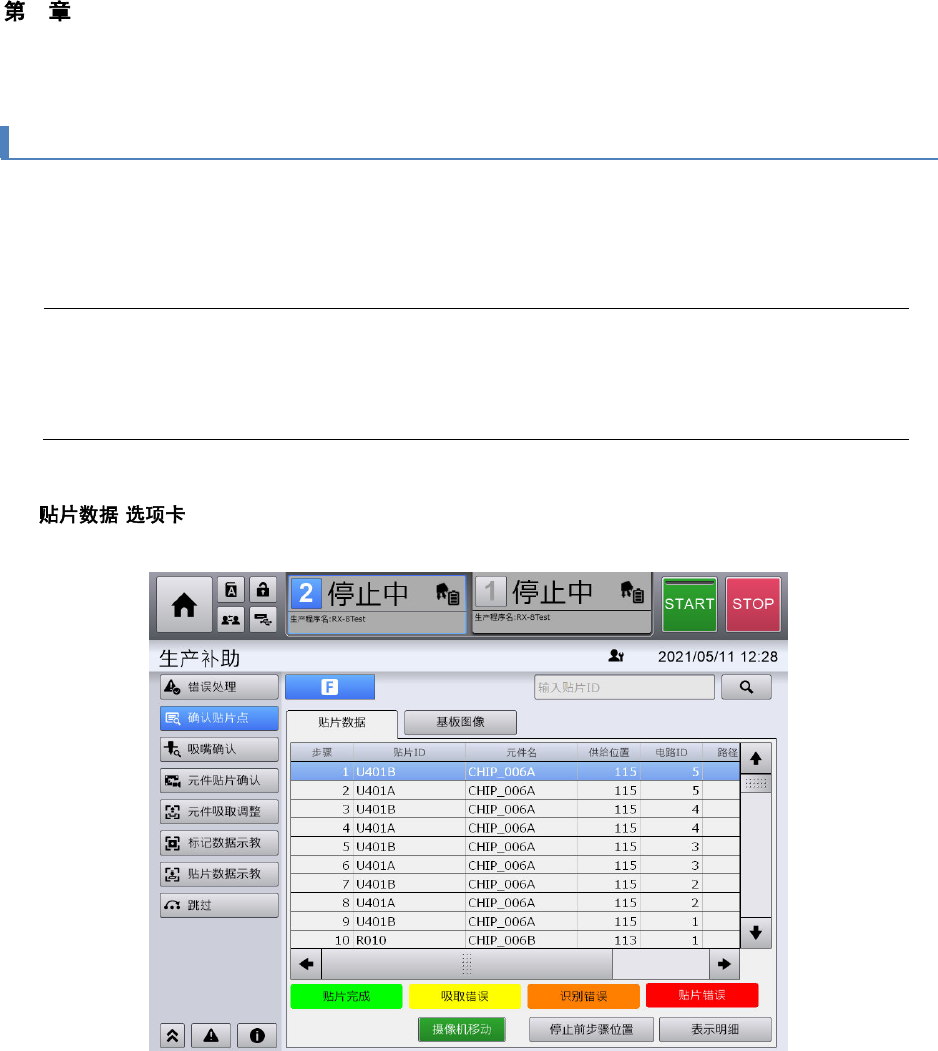

n [ ]
列表显示当前正在生产的生产程序之贴片数据。
4 操作篇
4-6 生产补助
99
4
(a)
贴片 ID 搜索文本框/
贴片 ID 搜索按钮
（ ）
以贴片 ID 为关键字，从选择的步骤中搜索数据（部分搜索
*
）。存在
匹配数据时，将把贴片数据列表中对应的行变为选择状态。
*
可以只使用贴片 ID 的一部分搜索。
(b)
贴片数据列表 列表显示对象单元及通道上正在生产的贴片数据。
•
步骤：显示贴片步骤编号。
•
贴片
ID
：显示贴片
ID
。
•
元件名：显示元件的元件名。
•
供给位置：显示元件的供给位置。
•
电路
ID
：显示步骤所属电路的
[
电路
ID]
。
•
路径
#
：吸取相位和贴片相位的一系列动作称为路径，显示表示
其顺序的路径编号。
•
供给顺序：显示在路径的吸取相位中元件吸取的顺序。
•
贴片顺序：显示在路径的贴片相位中元件贴片的顺序。
按照列表下方显示的调色盘颜色，以不同的背景色显示生产时的步骤
状态。
以文字颜色区分生产时的跳过状态（供给部跳过，电路跳过，步骤跳
过）。通常文字颜色在跳过
OFF 时为黑色，跳过 ON 时为灰色。
(c)
调色盘 显示贴片数据列表上的背景颜色的意思。
•
灰色：未贴片（通常的列表显示）
•
绿色：贴片完毕
•
黄色：吸取错误
•
橙色：识别错误
•
红色：贴片错误
(d)
摄像机移动 将摄像机移动到贴片数据列表中选择的步骤贴片位置，显示图像。
关于摄像机显示，参见下述的[摄像机操作]对话框。
(e)
停止前步骤位置 选择本机停止前最后操作的步骤。
(f)
表示明细 显示贴片数据列表中选择的步骤详情数据。
[显示贴片数据／元件资料详情]对话框。
4 操作篇
4-6 生产补助
100

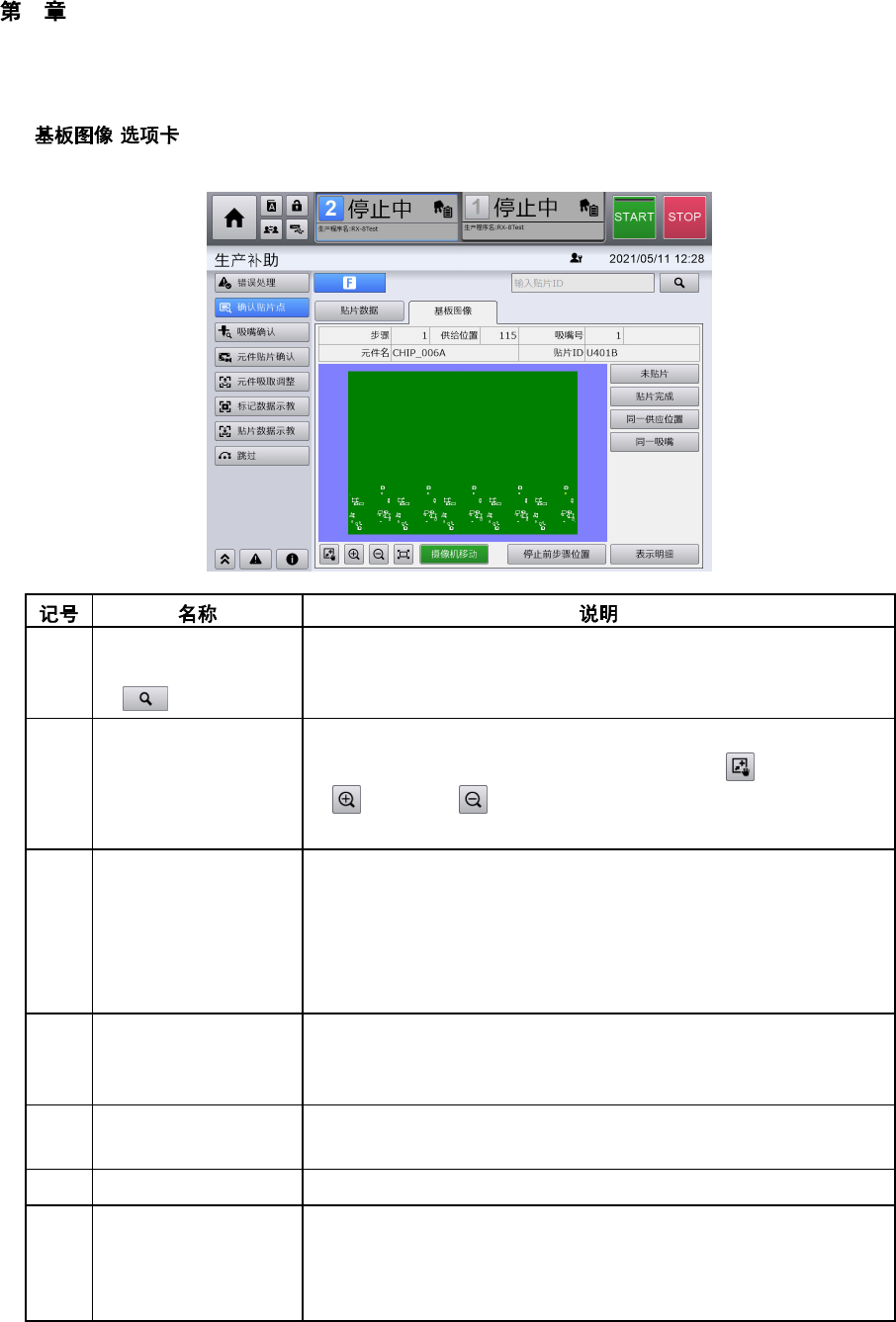

n [ ]
显示当前正在生产的生产程序的基板示意图。
(a)
贴片 ID 搜索文本框/
贴片 ID 搜索按钮
（ ）
以贴片 ID 为关键字，从选择的步骤中搜索数据（部分搜索
*
）。存
在匹配数据时，将把基板示意图对应的步骤位置变为选择状态。
*
可以只使用贴片 ID 的一部分搜索。
(b)
基板示意图 显示对象通道上正在生产的基板示意图。针对显示的基板，利用左
下方显示的操作按钮，可进行拖动模式的切换（ ），放大
（ ），缩小（ ）等操作。
关于操作的详情，请参阅「4-3-5 视图」
(c)
贴片数据信息 显示与基板示意图中选择的步骤相关的贴片数据的基本信息。
•
步骤：显示贴片步骤编号。
•
供给位置：显示元件的供给位置编号。
•
吸嘴号：显示进行元件吸取的贴片头中的吸嘴号。
•
元件名：显示元件的元件名。
•
贴片
ID
：显示元件的贴片
ID
。
(d)
未贴片／贴片完成
／同一供应位置
／同一吸嘴
切换基板示意图上高亮显示的步骤条件。
(e)
摄像机移动 将摄像机移动到贴片数据列表中选择的步骤贴片位置，显示图像。
关于摄像机显示，参见下述的[摄像机操作]对话框。
(f)
停止前步骤位置 选择本机停止前最后操作的步骤。
(g)
表示明细 显示[贴片数据/元件资料明细]对话框，显示基板示意图中选择的步
骤详细数据。
关于[贴片数据/元件资料明细]对话框的详情，请参阅下述的「贴片
数据／元件数据详情对话框」
