4 操作篇 4-4 元件交换 79 4 1 / 还可通过触摸列表中的供给位置来选 择。 2 [ ] 无法输入超出元件总数的值。 库存元件与元件总数相同时，触摸 ，可将库存元 件重置为最大值（元件总数 ）。 触摸 [ 重设所有的库存元件 ] 后，可将列 表中显示的所有库存元件恢复为最大值。 3 [ ]
4 操作篇
4-4 元件交换
78
4-4-2. 库存元件的设定
n [ ]
这里介绍元件剩余数的设定方法。
在[供给装置]画面中触摸[库存元件设定]后，即显示[库存元件设定]对话框。
(a)
供给部列表 选择要设定库存元件的供给位置编号。
触摸[库存元件]后将显示软键盘，可更改库存元件。
(b)
供给位置#
用 / 选择进行元件交换的供给位置编号。
(c)
元件名 显示[供给位置#]中选择的供给部的元件名。
(d)
库存元件 显示[供给位置#]中选择的供给部库存元件。
库存元件(左侧)：按照元件数据的元件数中设定的元件数设定。
按钮：根据元件总数（右侧）显示的元件数，重置库存元件数
（左侧）。
元件总数（右侧）：显示各元件数据的元件数。
(e)
重设所有的库存元件 重置列表中显示的所有供给部库存元件。
(f)
设定 选择的单元/供给部库存元件的设定有效。
4 操作篇
4-4 元件交换
79
4

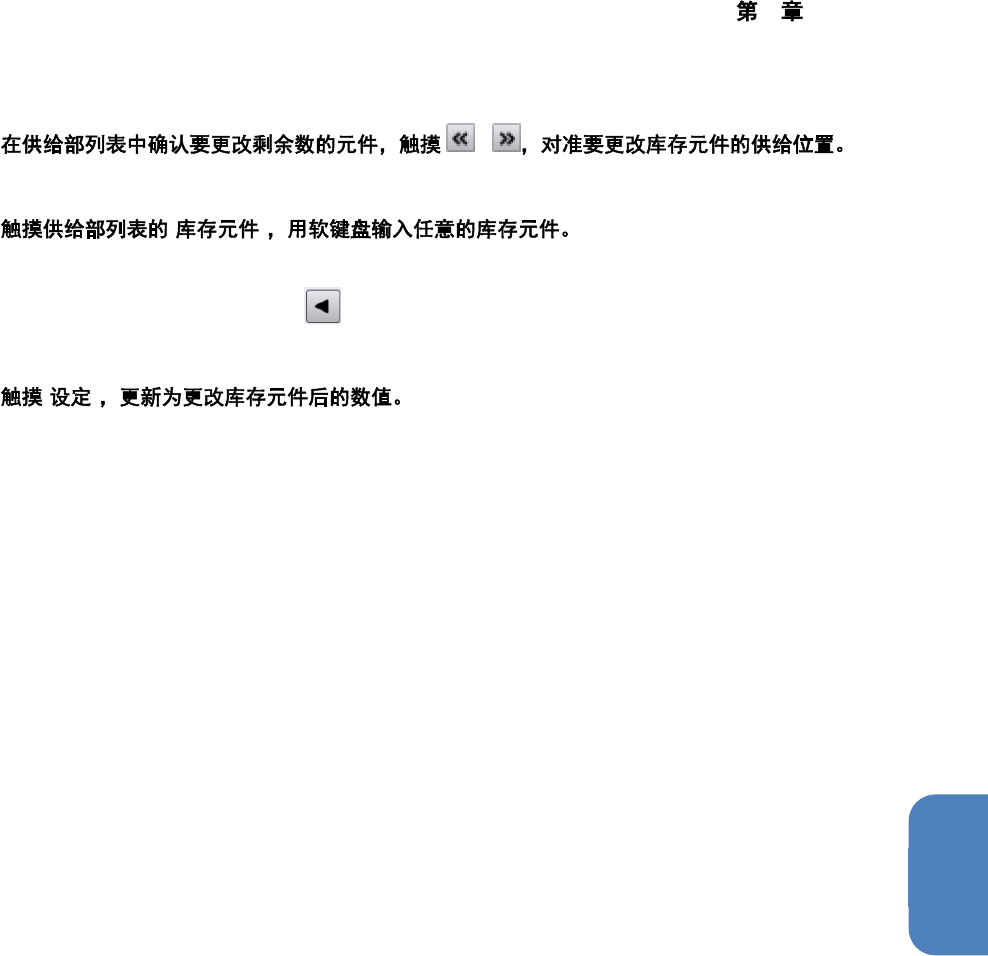

1 /
还可通过触摸列表中的供给位置来选择。
2 [ ]
无法输入超出元件总数的值。
库存元件与元件总数相同时，触摸 ，可将库存元件重置为最大值（元件总数）。
触摸[重设所有的库存元件]后，可将列表中显示的所有库存元件恢复为最大值。
3 [ ]
4 操作篇
4-4 元件交换
80
4-4-3. 忽略贴片

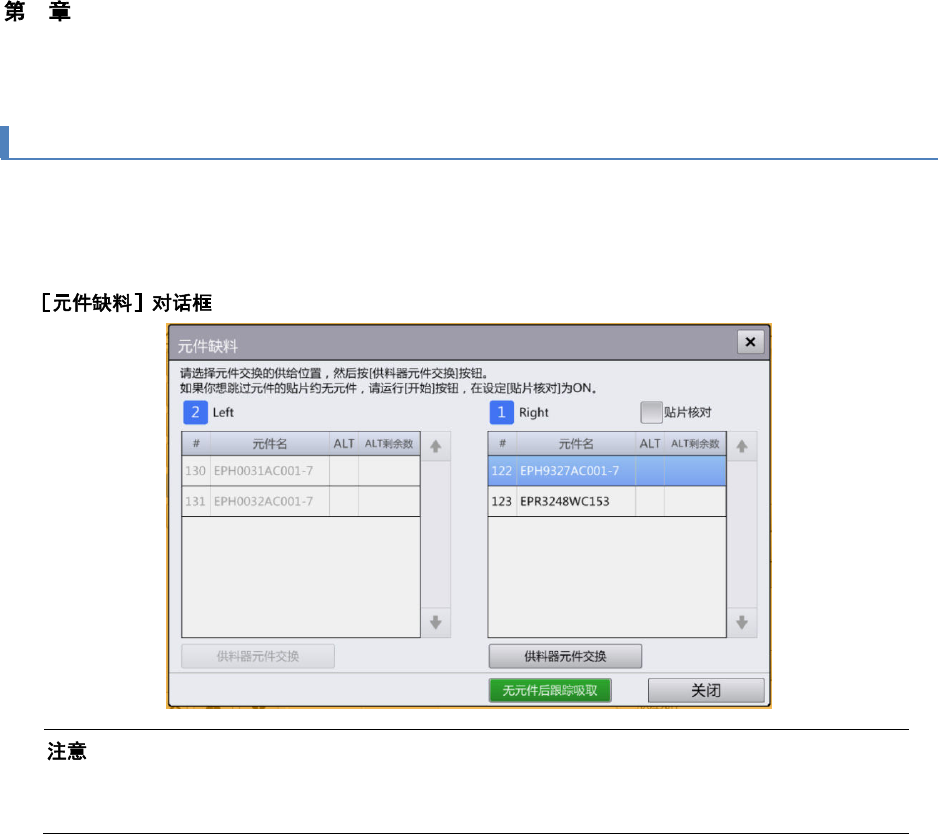

如果生产条件的[元件缺料模式]设定为继续，[元件缺料]对话框中会显示[忽略贴片]复选框。
勾选[忽略贴片]复选框，触摸共通面板的［START］，将对未贴片的元件不进行贴片，而将基板搬出到下
游工序。
n
Ÿ
忽略贴片是在元件缺料时对无法贴片的元件在缺件的状态下直接使基板搬出的操作。由于触摸
[START]
后基板会立即被搬出到下游工序，因此勾选此项时需要注意。
