4 操作篇 4-14 数据制作步骤 327 4 7 [ ] 显示 [ 吸取、废弃 ] 画面。 以摄像机图像为基础制作、编辑元件 数据时，应使 吸嘴吸取元件。 8 [ ] 显示［影像存取］画面。
4 操作篇
4-14 数据制作步骤
326
4-14-8. 制作异形元件（有球）的资料
1
2
3 [ ]
有些尺寸的元件，因选择的贴片头，有时不能生成元件数据。
4 [ ]
显示［供给资讯］画面。
5 [ ] [ ] [ ]
6 [ ] [ ] [ ] [ ]
4 操作篇
4-14 数据制作步骤
327
4
7 [ ]
显示[吸取、废弃]画面。
以摄像机图像为基础制作、编辑元件数据时，应使吸嘴吸取元件。
8 [ ]
显示［影像存取］画面。
4 操作篇
4-14 数据制作步骤
328

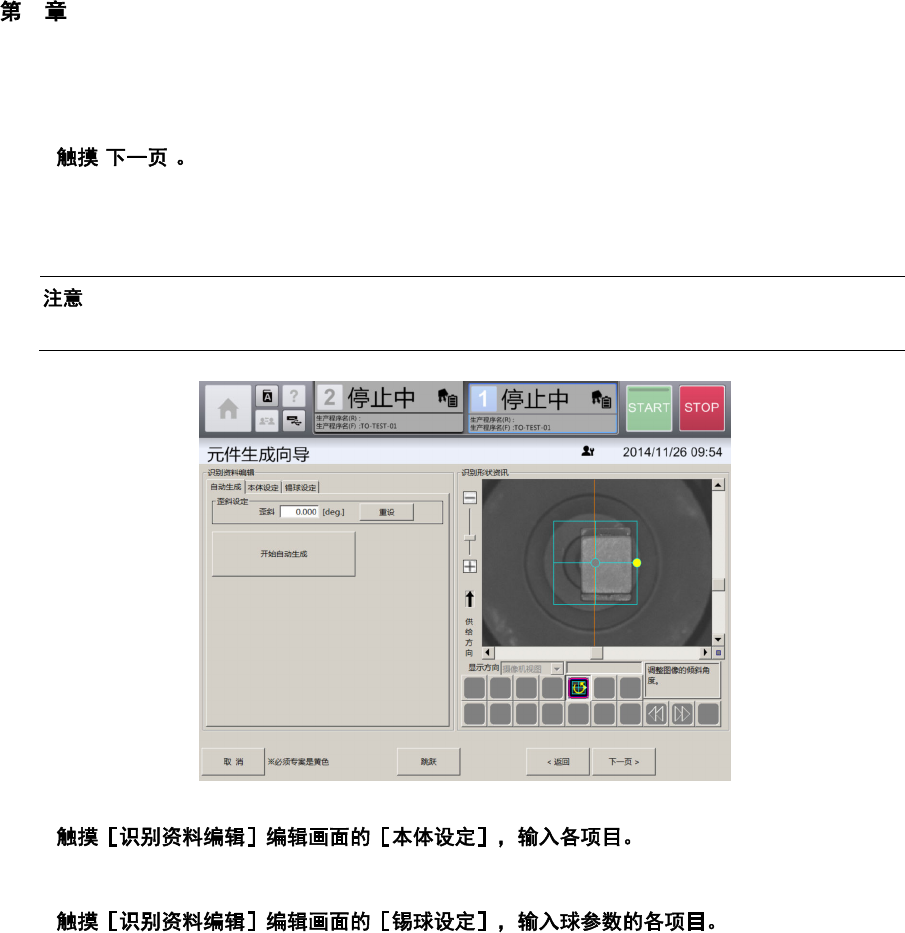

9 [ ]
显示[识别资料编辑]画面的[自动生成]选项卡。
[自动生成]选项卡，可在[吸取、废弃]画面中吸取有元件时，自动从摄像机图像制作脚元件的识别数
据。
Ÿ
根据本体或球的形状的复杂程度、摄像机图像拍摄时的照明条件，有时自动生成会失败。
10
在[本体设定]选项卡中，对元件的外形尺寸及元件的中心位置进行设定。
11
在[锡球设定]选项卡中，对元件锡球的个数、尺寸、间距、位置等进行设定。
