4 操作篇 4-3 生产 68 (m) 坐标取得／计算／复原 • 坐标取得：将摄像机图像中心的十字 标记位置作为 用示教点 选择的示教点坐标数据 取得并保存。用于计算贴片位置的所 有坐标点上的坐标取得完成 后，［计算］将变为有效。如果 进行坐标取得的点为 1 点时，触摸［坐标 取得］后，计算即 实施，因此不会显示［计算］。 • 计算：计算贴片位置，更新坐标值列 表的贴片中心 位置。 • 复原：将［贴片中心位置］的值复原 为示教前的值。 …
4 操作篇
4-3 生产
67
4
(a)
示教点 显示贴片位置的示教位置。
如果存在多个示教点，可触摸图像选择任意的点。
(b)
贴片位置监视器 从下拉列表中选择要取得坐标的示教点的点数（元件的形状），
以便计算贴片位置的中心位置。
点数
•
1
点（初始值）：仅指定元件贴片中心位置的
1
点。
•
2
点
CON
：指定对角的
2
点，计算中心位置（电容器等）。
•
3
点
SOP
：指定对角的
2
点及相对方向的
1
点，计算中心位
置（
SOP
元件等）。
•
3
点
BODY
：指定对角的
2
点及相对方向的
1
点，计算中心
位置。
•
5
点
QFP
：指定对角的
4
点及相对方向的
1
点（
QFP
元件
等）。
(c)
步骤 显示示教对象的步骤号。
触摸文本框输入数值，或触摸 / 向前后步骤移动。
(d) BOC ID
显示用于补正步骤的贴片位置的 BOC 领域标记 ID。
(e)
摄像机图像 显示操作对象单元（贴片头）的摄像机图像。
以红色的十字标记显示用于示教的坐标取得位置。
如果示教点为 1 点时，也会按照元件的外形显示外框线。
(f)
贴片位置移动 摄像机向对象步骤的贴片位置的中心位置移动。
(g)
移动速度 从［低速］、［中速］、［高速］中选择十字标记的移动速度、
或 XY 轴的移动速度。
(h)
微调动作移动 触摸此按钮可切换［微调动作移动］模式与十字标记移动模式。
蓝色的状态为［微调动作移动］模式。
(i)
移动按钮 移动摄像机图像上的十字标记。
在［微调动作移动］模式下将使对象单元贴片头的 XY 轴（在摄
像机图像的显示中心位置）微调移动。
(j)
待机时间 设定操作［连续检查］时在各点上的摄像机待机时间。
可输入 0～9.9(sec)的值。
(k)
连续检查 连续显示元件的贴片目标位置。
(l)
坐标值列表 显示进行示教处理前后的各步骤贴片位置数据。
•
贴片位置：贴片数据的元件贴片位置（
X, Y
）
•
贴片位置补正值：贴片数据的元件贴片位置补正的补正值
（
X, Y
）
•
贴片中心位置：触摸［计算］计算的贴片位置的中心位置
（
X, Y
）
4 操作篇
4-3 生产
68
(m)
坐标取得／计算／复原
•
坐标取得：将摄像机图像中心的十字标记位置作为用示教点
选择的示教点坐标数据取得并保存。用于计算贴片位置的所
有坐标点上的坐标取得完成后，［计算］将变为有效。如果
进行坐标取得的点为
1
点时，触摸［坐标取得］后，计算即
实施，因此不会显示［计算］。
•
计算：计算贴片位置，更新坐标值列表的贴片中心位置。
•
复原：将［贴片中心位置］的值复原为示教前的值。
(n)
全部跟踪位置 显示当前显示中的跟踪位置/跟踪对象的总数。
(o)
电路号码 显示跟踪对象步骤的电路号。
(p)
贴片角度 显示跟踪对象步骤的贴片角度。
贴片时元件旋转角度的可输入范围为 0°～359.999°。
(q)
元件名 显示跟踪对象步骤的元件名。
(r)
跟踪实施中单元 显示当前跟踪实施中的单元。
(s)
跟踪实施中通道 显示当前跟踪实施中的通道。
(t)
结束 结束跟踪动作。
n
• 手动输送时
如果在贴片摄像机跟踪中选择了 [手动输送]，即显示[摄像机跟踪贴片位置] 对话框，进入暂停状态。
要指定下一个要确认的贴片位置时， 请触摸 或 。
• 自动输送时
如果在贴片摄像机跟踪中选择了 [自动输送] 时，摄像机会仅按照在待机时间中指定的时间在贴片位置
上空停止后，自动移动到下一个贴片位置。按照步骤号的升序进行跟踪，左右单元的跟踪对象的最后
贴片位置显示完成后即停止。
要使自动输送暂停时，请触摸 [STOP] 按钮。在暂停中触摸 [STOP] 按钮时，将在显示中的贴片位置
停止。在移动动作中触摸 [STOP] 按钮时，将在下一个贴片位置停止。在暂停状态下可进行贴片位置
示教。
要重新开始跟踪动作时，请触摸[连续检查] 按钮。
n
对于在贴片数据中设定的元件贴片目标位置，可通过将与基板上的贴片位置之间的偏移量作为贴片目标
位置的补正量进行示教，使元件可在贴片位置的中心贴片。贴片位置示教的操作与从[生产补助] – [贴片
示教] 画面触摸 [示教开始] 按钮显示的[贴片位置示教] 对话框的操作方法相同。（有关贴片位置示教功
能的详情，请参见「4-15-4 贴片数据示教」。）
4 操作篇
4-3 生产
69
4
n

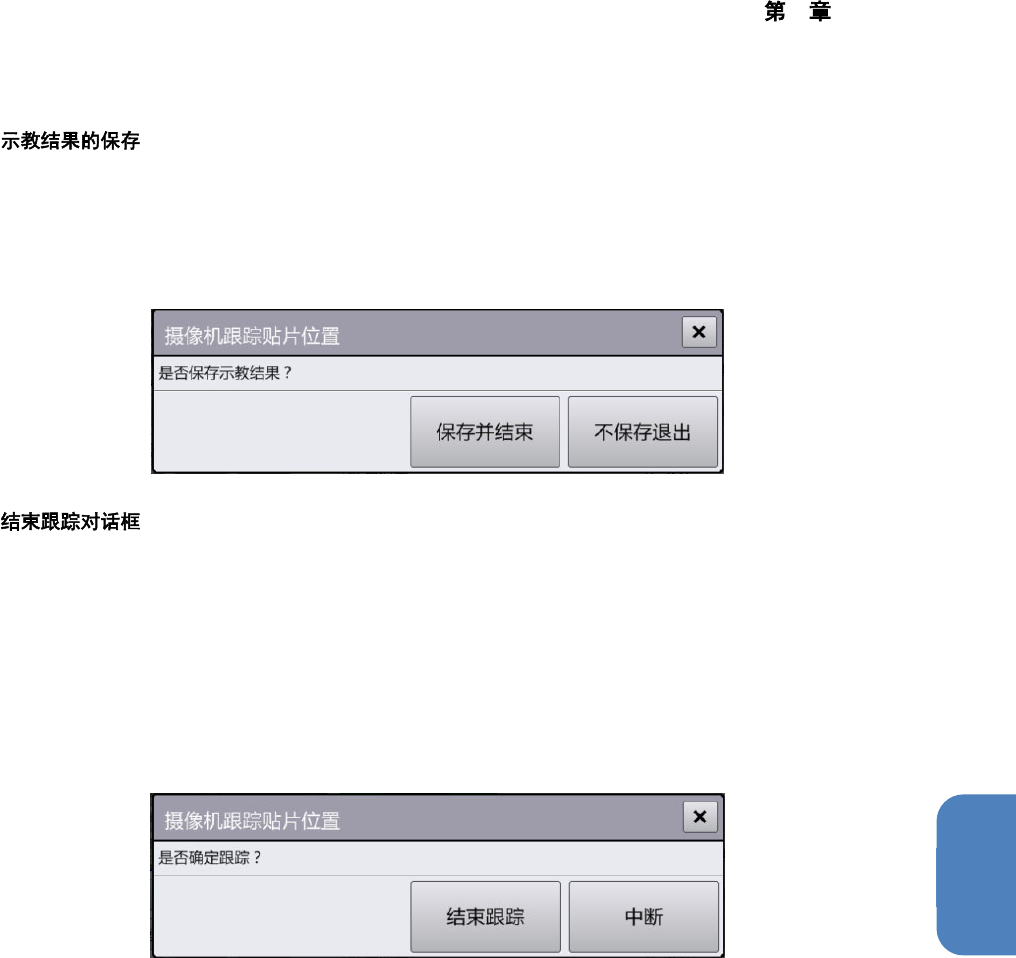

进行示教后，要结束跟踪时，会显示以下是否保存示教结果的确认提示信息。
触摸[保存并退出] 按钮即保存结果。
触摸[不保存退出] 按钮则废弃结果。
n
显示所有跟踪对象的贴片位置后，触摸[结束] 按钮即关闭 [摄像机跟踪贴片位置] 对话框。然后，触摸
[START] 按钮即开始生产动作。
在所有跟踪对象的贴片位置尚未显示的状态下，触摸[结束] 按钮则会显示以下是否结束跟踪的确认提示
信息。 触摸[结束跟踪] 按钮，[摄像机跟踪贴片位置] 对话框即关闭。然后，触摸[START] 按钮即重新开
始生产动作。
如果必须暂时中断跟踪动作，准备稍后再重新进行贴片位置跟踪时，需选择[中断] 按钮。[摄像机跟踪贴
片位置] 对话框将被暂时关闭。然后，触摸[START] 按钮，[摄像机跟踪贴片位置] 对话框将重新显示。
