4 操作篇 4-12 编辑数据库 252 元件清单 在 [ 生产程序 ] 中设定了 [ 生产使用的元件 资料 ] 时 , 显示 [ 机器内 DB] / [ 主机元件 DB] / [ 服务器元件 DB ] 时会在元 件清单中显示按钮。在元件 数据库与生产程序间进 行元件数据的复制。 (a) [ ▼ ] 按钮 ( 取出按钮 ) 从元件数据库侧的元件清单选择元件 时，为有效。按下 按钮则显示 确认信息，按下 [ 是 ] ，将选择的元件 复制到…
4 操作篇
4-12 编辑数据库
251
4

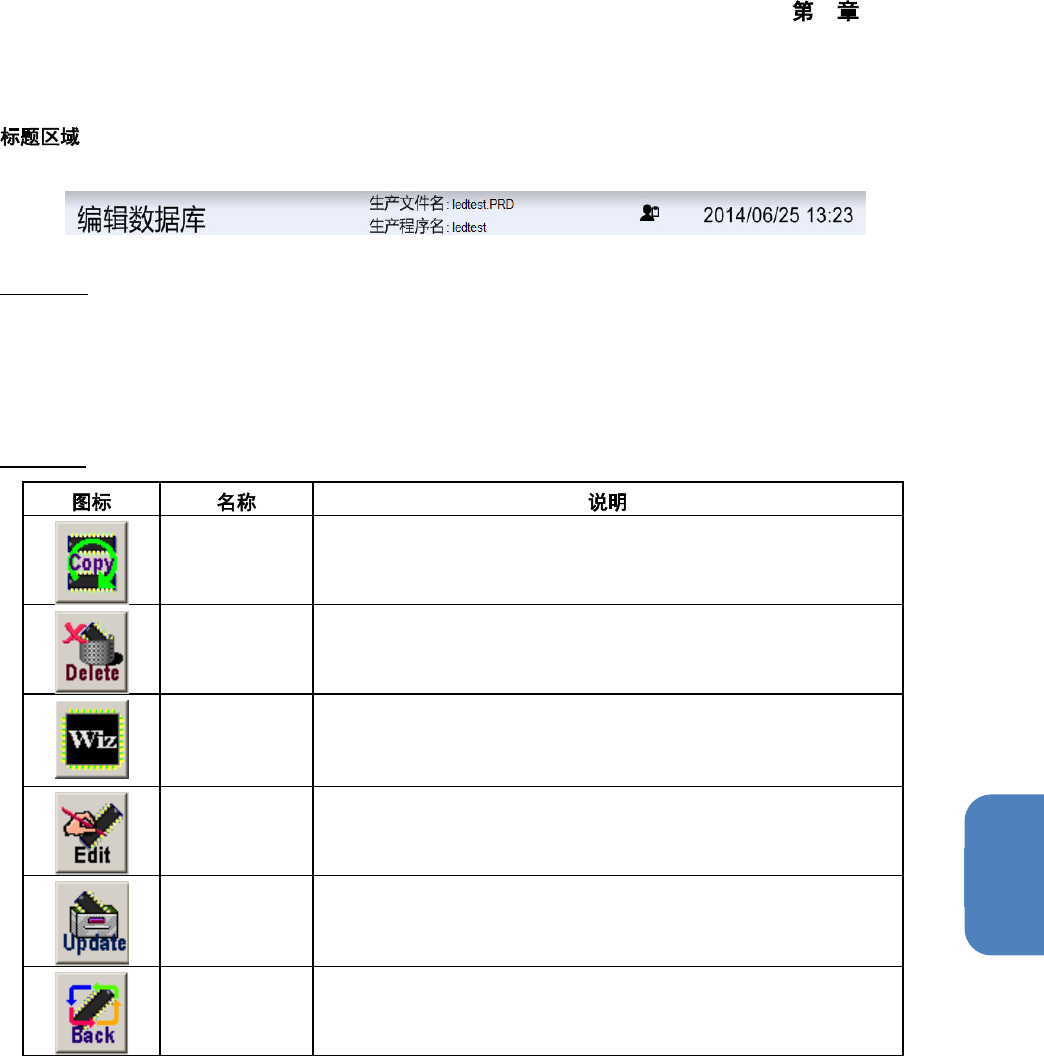

如果生产程序已打开，在标题区域会显示「生产文件名」及「生产程序名」。
基本操作
[编辑数据库]画面中可进行以下操作。
• 删除已有的元件资料，或复制后创建新的元件资料。
• 调出元件创建向导创建新的元件资料，或编辑已有的元件资料及识别参数。
共
通
按钮
复制 复制选中元件的元件资料。
删除 从机器内 DB 或生产程序中中删除选择的元件资料。
Wizard
显示弹出菜单，选择新建或编辑。
Wiz-新建：新建元件资料。
Wiz-编辑：编辑在[元件明细表]中选中元件的元件资料。
Edit
编辑选中元件的元件资料。
更新 更新编辑中的元件资料。
Back
终止编辑中的元件资料。
4 操作篇
4-12 编辑数据库
252

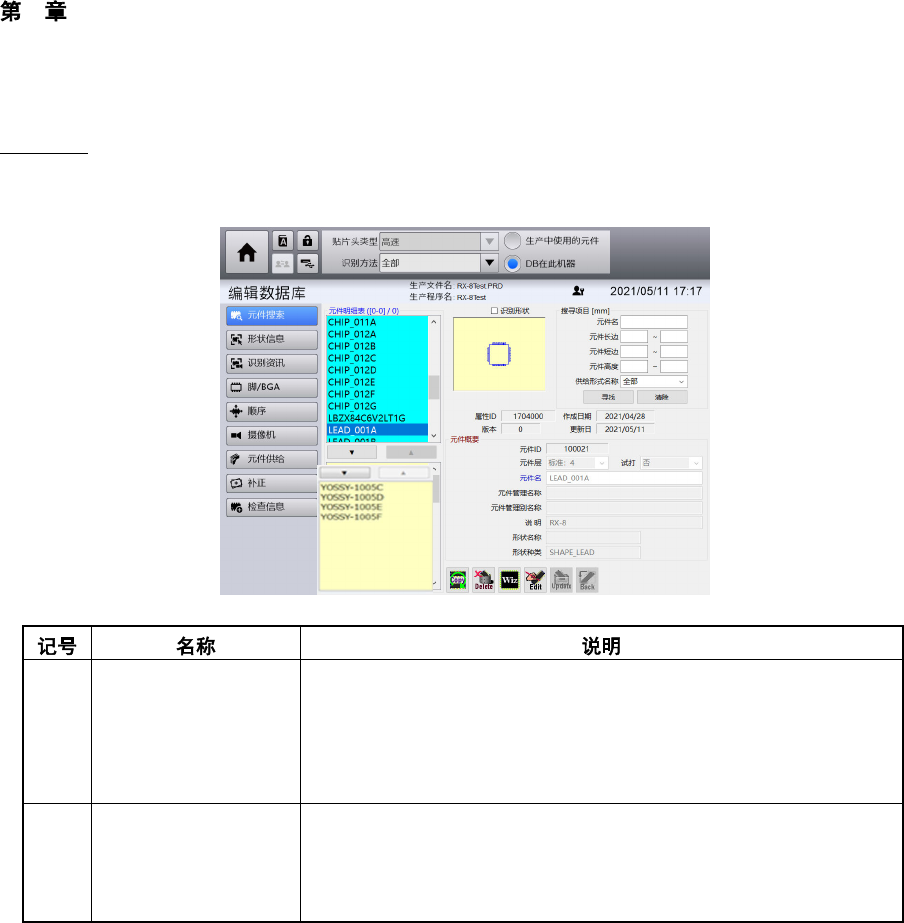

元件清单
在[生产程序]中设定了[生产使用的元件资料]时,显示[机器内 DB] / [主机元件 DB] / [服务器元件 DB]时会在元
件清单中显示按钮。在元件数据库与生产程序间进行元件数据的复制。
(a)
[▼]按钮
(取出按钮)
从元件数据库侧的元件清单选择元件时，为有效。按下按钮则显示
确认信息，按下[是]，将选择的元件复制到生产程序中。
使用[主机元件 DB] / [服务器元件 DB]时，可以在确认信息对话框
上变更元件名并复制到生产程序中。
选择生产程序侧的元件清单时为无效，不能按下。
(b)
[▲] 按钮
(在机器内 DB 追加的
按钮)
从机器内 DB 侧生产程序的元件清单中选择元件时,为有效。
将按下按钮按下后显示确认信息，按下[是]，则将选择的元件复制
到机器内 DB 中。
选择元件数据库侧的元件清单时为无效，不能按下。
4 操作篇
4-12 编辑数据库
253
4

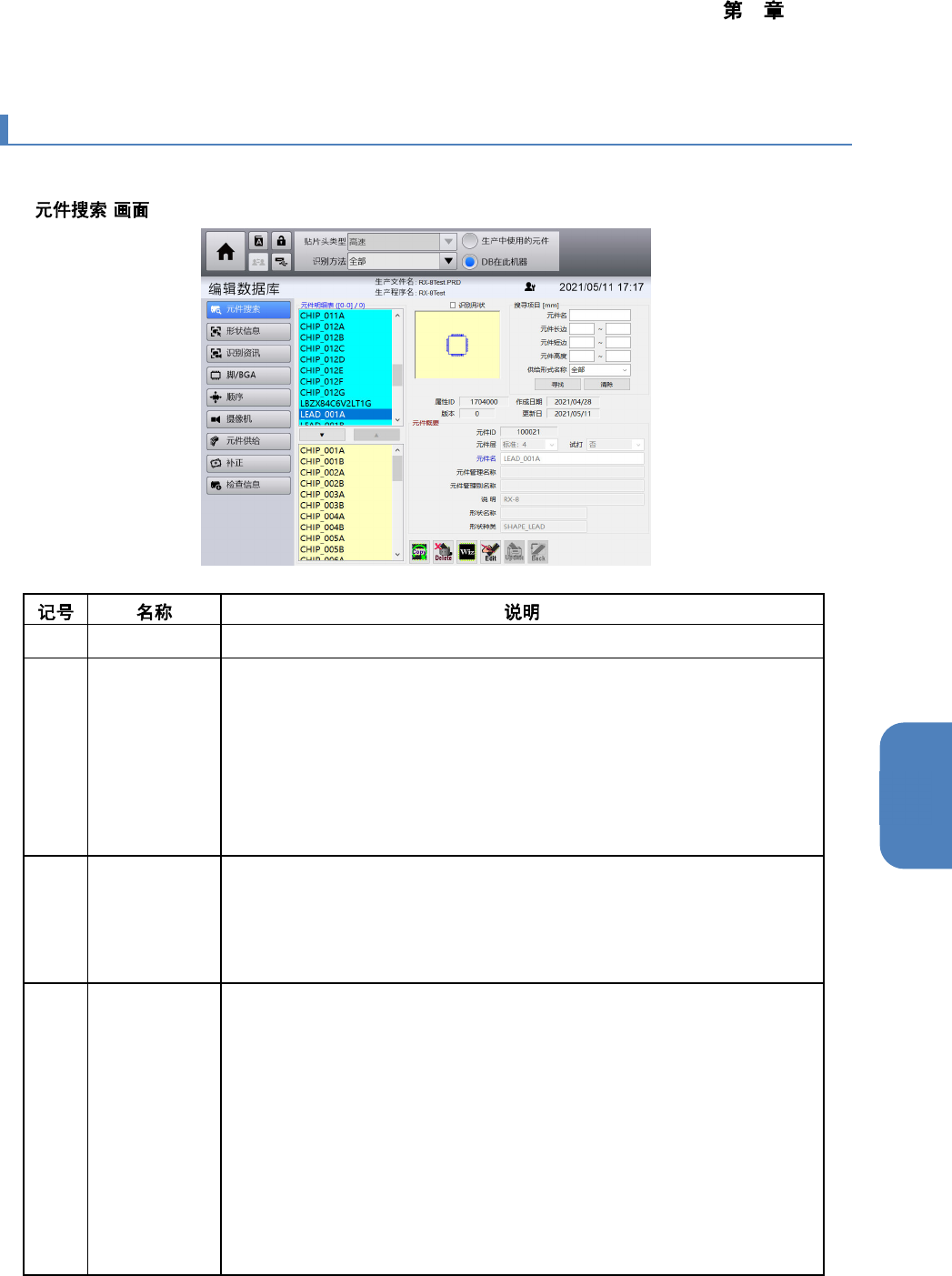

4-12-2. 元件搜索
可在装置内 DB 或者程序中搜索元件资料库中记录的元件资料。
n [ ]
(a)
元件明细表 列表显示元件的搜索结果。
(b)
搜寻项目区域 根据元件的元件名，外形尺寸范围，供给形态细化搜索项目。
•
元件名：输入元件的元件名作为搜索关键字。
•
元件长边：输入元件长边的细化范围。
•
元件短边：输入元件短边的细化范围。
•
元件高度：输入元件高度的细化范围。
•
供给形式名称：输入元件的供给形态。
•
寻找：开始搜索满足输入的细化条件的元件。
•
清除：清除所有细化条件。
(c)
元件属性区域 显示元件的属性。
•
属性
ID
：显示元件资料的属性
ID
。
•
作成日期：显示元件资料的创建日期。
•
版本
：显示元件资料的版本。
•
更新日
：显示元件资料的最后更新日期。
(d)
元件概要区域 显示列表中选中元件外观相关的信息。在可输入的字段中输入作为搜索关
键字的信息。
•
元件
ID
：显示注册元件的元件
ID
。
•
元件层：选择元件的贴片顺序。
•
试打：运转模式为
[
试打
]
时，若试打范围选择为
[
指定元件
]
，选择是否
为要贴片的元件。
•
元件名：输入元件的元件名。
•
元件管理名称：输入用于管理元件的一般名称。
•
元件管理别名称：输入用于管理元件的第二名称。
•
说明：输入注释。
•
形状名称：输入元件形状的一般名称。
•
形状种类：输入晶片元件、脚元件、
BGA
元件等元件种类。
