4 操作篇 4-9 手动控制 174 4-9-4. 传送控制 触摸 [ 手动控制 ] 菜单的 [ 传送控制 ] ，显 示 [ 传送控制 ] 画面。 [ 传送控制 ] 画面仅在用户级别为 [MA INTENANCE （维护） ] 时，才 会显示。 (a) 基板有无确认 执行传送通道上的基板有无确认。 与 [ 传送单元图像 ] 的选择 无关，对所有站点的基板有无进行确认。 (b) 基板通过传感器 自动校准（示教） 当基板通过传感器的误动作发…
4 操作篇
4-9 手动控制
173
4
n ・

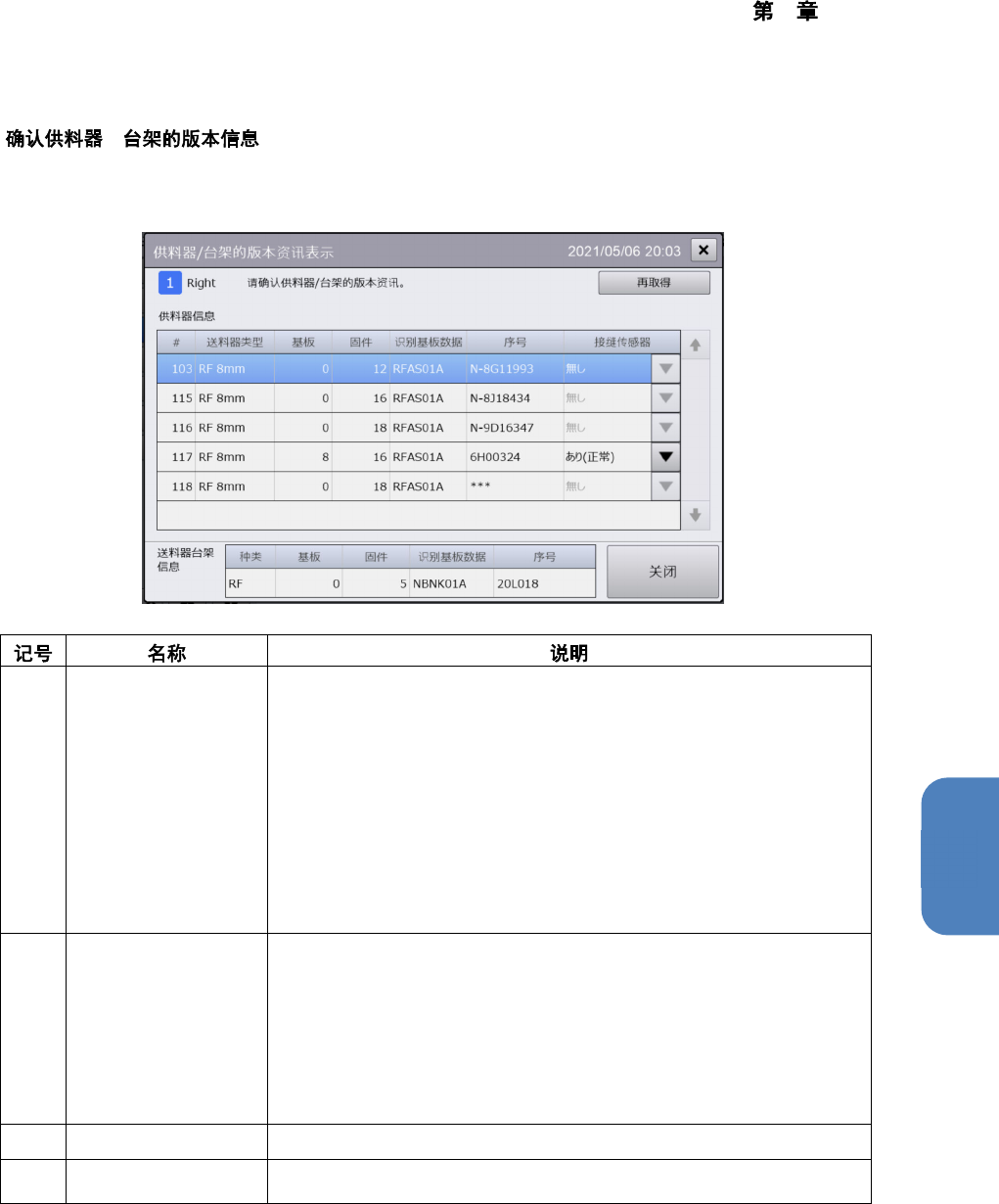

触摸[版本信息表示]按钮后，将显示[供料器・台架的版本信息]对话框，用于确认台架及台架上已安装的
供料器版本信息。
(a)
供料器信息列表 显示台架上已安装的供料器版本信息。
•
#
：显示供料器的供给位置号
•
种类：显示供料器的种类
•
基板：显示供料器基板的参数版本
•
固件：显示供料器基板固件的当前版本
•
识别基板数据：显示供料器基板的基板识别
ID
•
序号：显示供料器基板的个别序列号
•
接头传感器：显示接头传感器的有无，设置处于故障时的状态。
如设置为
[
在故障
]
，则不进行利用接头传感器的搭接动作。
无法取得各种信息时，将显示“***”。
(b)
送料器台架信息列表 显示台架的版本信息。
•
种类：显示台架的种类
•
基板：显示台架基板的参数版本
•
固件：显示台架基板固件的当前版本
•
识别基板数据：显示台架基板的基板识别
ID
•
序号：显示台架基板的个别序列号
无法取得各种信息时，将显示“***”。
(c)
再取得 重新取得台架及供料器的版本信息，更新画面。
(d)
关闭
关闭[供料器・台架的版本信息] 对话框。
4 操作篇
4-9 手动控制
174

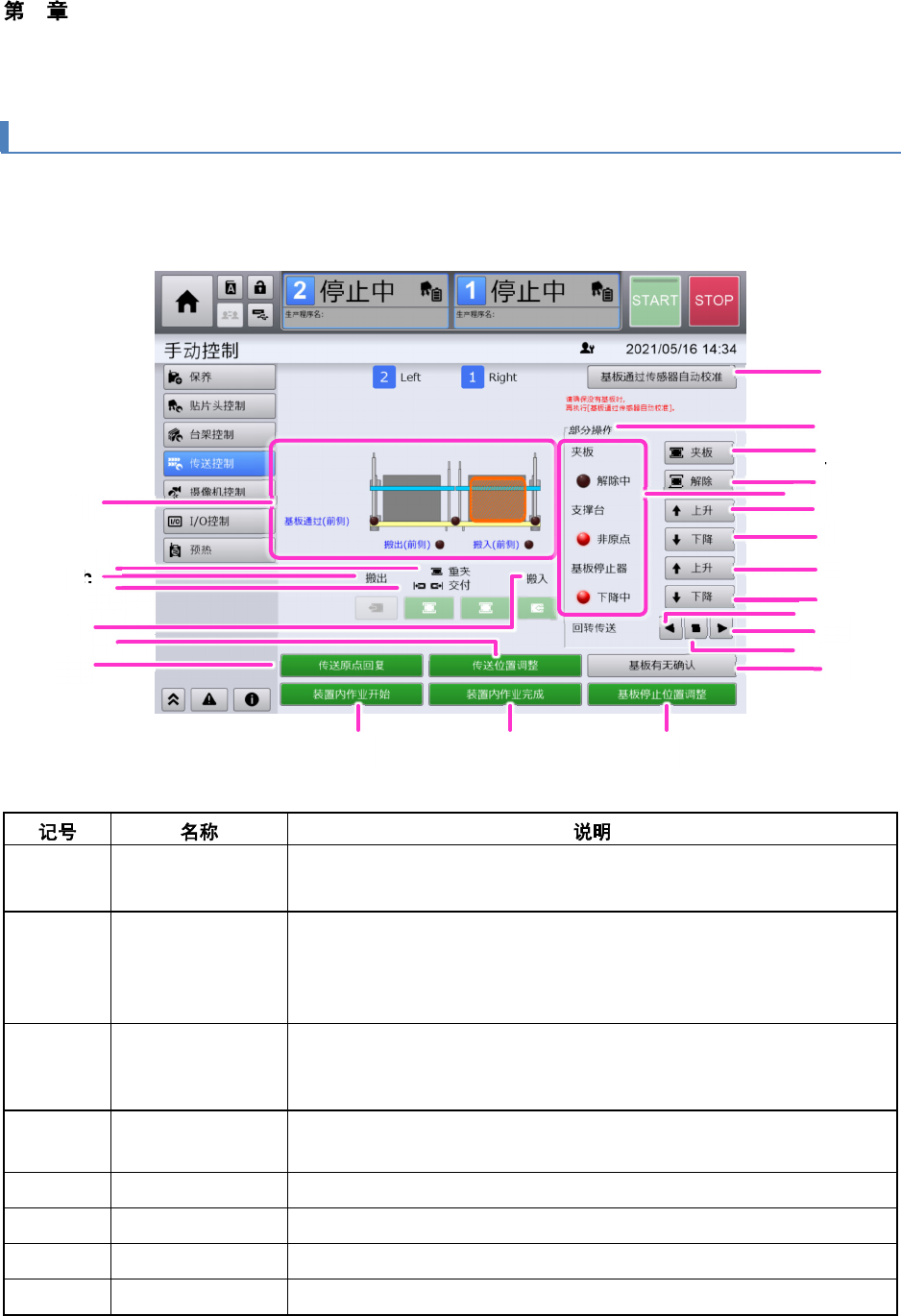

4-9-4. 传送控制
触摸[手动控制]菜单的[传送控制]，显示[传送控制]画面。
[传送控制]画面仅在用户级别为[MAINTENANCE（维护）]时，才会显示。
(a)
基板有无确认 执行传送通道上的基板有无确认。
与[传送单元图像]的选择无关，对所有站点的基板有无进行确认。
(b)
基板通过传感器
自动校准（示教）
当基板通过传感器的误动作发生传送驱动错误时，进行基板通过传感
器的自动调整。
（注意）请务必确认装置内的传送上没有基板或传感器的遮蔽物后，
再进行操作。
(c)
传送原点回复 传送原点发生错误时，要通过传送的原点回复动作取得正确的传送宽
度。
与[传送单元图像]的选择无关，对所有站点的原点位置进行测定。
(d)
传送单元图像 显示本机内的传送状态及基板的位置。
使用橙色覆盖对操作对象站点进行选择。
(e)
搬入 基板从上游装置搬入。
(f)
交付 基板从上游站点交付到下游站点。
(g)
重夹 在对象站点内进行基板的重新定位动作，重夹基板。
(h)
搬出 针对在[传送单元图像]中选择的站点，将基板向下游装置搬出。
l
m
w
b
n
p
a
j
k
q
r
s
t
u
i
o
c
d
h
f
g
e
v
4 操作篇
4-9 手动控制
175
4
(i)
至左 针对在 [传送单元图像]中选择的站点，使传送旋转，将基板向左方向
移动。
要停止旋转时，触摸[停止]按钮。
(j)
停止 针对在 [传送单元图像]中选择的站点，使传送的旋转动作停止。
(k)
至右 针对在 [传送单元图像]中选择的站点，使传送旋转，将基板向右方向
移动。
要停止旋转时，触摸
[停止]按钮。
(l)
装置内作业开始 操作人员要将手伸入装置内进行作业时，触摸此项。
将左右的一次性更换台车下降，解除安全盖（罩）的锁定。
(m)
装置内作业完成 在装置内的作业完成后，触摸此项，将左右的一次性更换台车上升，
锁定安全盖（罩）。
(n)
部分操作 对于在[传送单元图像]中选择的站点，使夹板或支撑台个别动作，确认
是否正常动作。
[夹板]：进行基板夹板的上升／下降操作。
[支撑台]：进行支撑台上升／下降的操作。
［基板停止器］：进行基板停止器（选购项）的上升／下降的操作。
［回转传送］：进行传送带的转动操作。
(o)
状态
夹紧及支撑台的 I/O 状态， High (1)用（ ）显示，Low (0)用
（ ）显示。
(p)
夹板 对于在[传送单元图像]中选择的站点，使夹板上升，进行基板的夹紧动
作。
(q)
解除 对于在[传送单元图像]中选择的站点，使夹板下降，进行基板的夹紧解
除。
(r)
上升
（支撑台）
对于在[传送单元图像]中选择的站点，将支撑台从原点位置上升到
25mm 的高度。
(s)
下降（支撑台） 对于在[传送单元图像]中选择的站点，将支撑台移动到下端位置。
(t)
上升
（基板停止器）
对于在[传送单元图像]中选择的站点，将基板停止器（选购项）上升到
基板停止位置。
(u)
下降
（基板停止器）
对于在[传送单元图像]中选择的站点，将基板停止器（选购项）下降到
基板通过位置。
(v)
传送位置调整 显示[传送位置调整]对话框，以便对各轨道的宽度方向位置进行调整。
(w)
基板停止位置调整 如果生产中基板的停止位置与目标位置存在较大偏差，即会显示[基板
停止位置调整]对话框，用于使用生产对象基板自动示教，实施各站点
的基板传送测试，使基板停止位置停止在正确的目标位置。
根据使用基板的材质，含有已贴片元件的重量，传送速度设定，基板
停止位置会有变化。即使将传送速度设定为低速，基板的停止位置与
目标位置有较大偏差时，要通过本操作对基板停止位置进行示教。
