4 操作篇 4-6 生产补助 105 4 照明模式 - 亮灯时间 显示照明的亮灯方式。 变为 [ 始终亮灯 ] 或仅在用摄像机拍摄时亮灯 的 [ 闪烁 ] 中的任意一种。 照明模式 - 斜光照明层级 显示元件摄像机的斜照 明的亮度。 照明模式 - 同轴照明层级 显示元件摄像机的同轴 照明的亮度。 n • 同轴照明、斜照明：从元件摄像面 的侧面照射。可将元件的实际 图像当作元件的图像信息。 • 同轴照明：将照射元件的照 明光轴和摄像机的光…
4 操作篇
4-6 生产补助
104
照明模式
-
亮灯时间
显示识别元件时使用的摄像机照明的亮灯时间。
•
始终亮灯：使用可长时间亮灯的始终照明。
•
闪烁：使用瞬间的闪烁照明。
照明模式-照明层级 显示识别元件时使用的以下各种照明的亮灯级别。
•
元件摄像机时：同轴照明、斜照明
废弃位置 显示要废弃元件时的废弃位置。
•
废弃盒：废弃到废弃盒中。
•
保护废弃：停止生产，用手取下元件。
根据[使用摄像机]和[透射・反射]中选择的摄像机和照明方法，将追加显示以下项目。
各自的照明层级，固定点亮显示为 0（熄灯）到 8（亮度最大），闪烁为从 0（熄灯）到 4（亮度最大）。
4 操作篇
4-6 生产补助
105
4
照明模式-亮灯时间 显示照明的亮灯方式。 变为[始终亮灯]或仅在用摄像机拍摄时亮灯
的[闪烁]中的任意一种。
照明模式-斜光照明层级 显示元件摄像机的斜照明的亮度。
照明模式-同轴照明层级 显示元件摄像机的同轴照明的亮度。
n
• 同轴照明、斜照明：从元件摄像面的侧面照射。可将元件的实际图像当作元件的图像信息。
• 同轴照明：将照射元件的照明光轴和摄像机的光轴对齐，用半反射镜等观测表面的反射光。
• 斜照明：从元件的倾斜方向照射照明。用于反射率较低的元件，或用于检测表面的凹凸。
• 如果是同轴照明可识别的元件，请选择同轴照明。特别是晶片元件等外形有凹凸的元件，同轴照明
的识别率和精度更高。
4 操作篇
4-6 生产补助
106

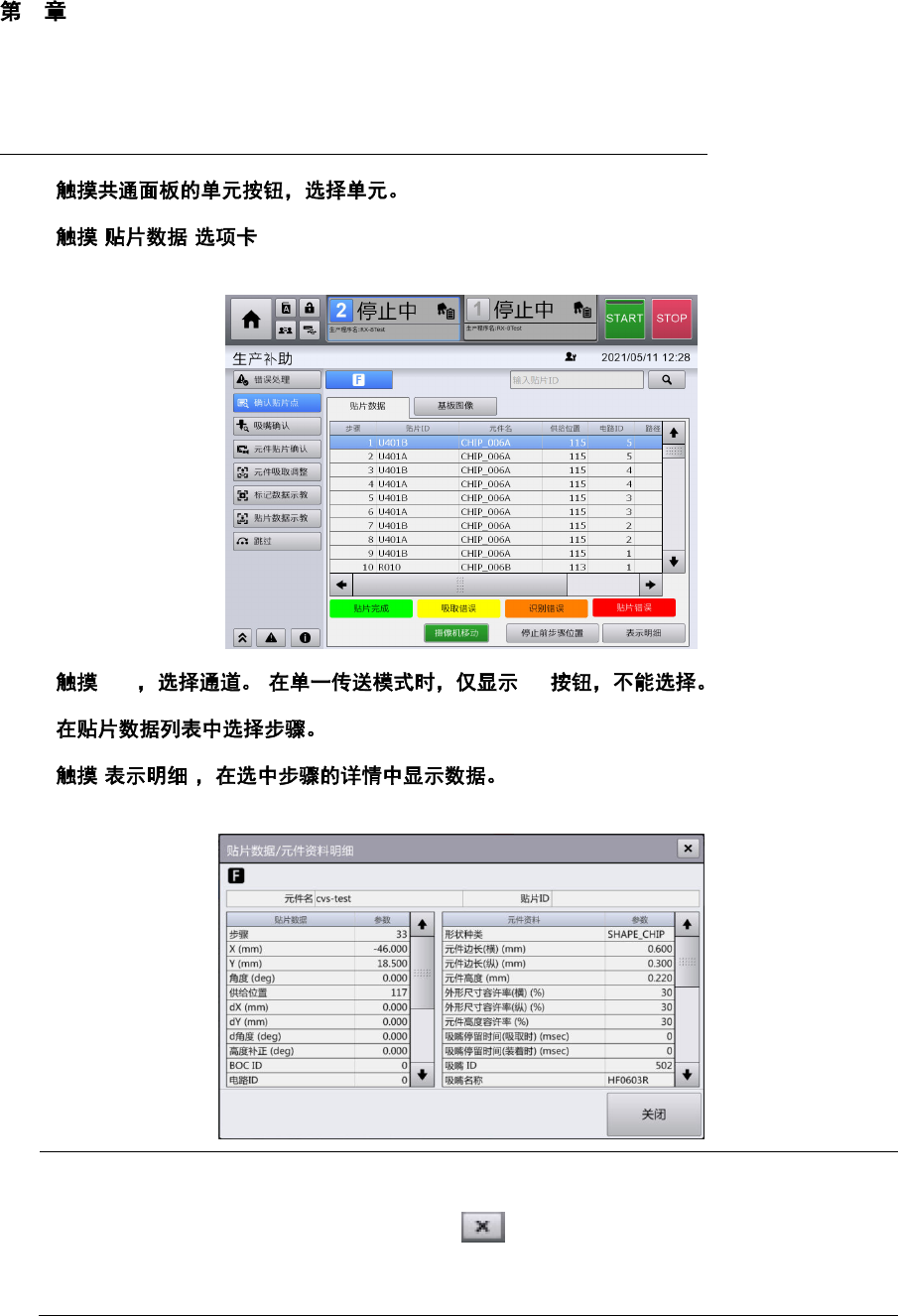

[贴片数据／元件资料明细]对话框的显示方法（已选择贴片数据选项卡时）
1
2 [ ]
显示贴片数据列表。
3 F/R ( [F] )
4
5 [ ]
显示[贴片数据/元件资料明细]对话框。
Tips
Ÿ
触摸
[
摄像机移动
]
，将摄像机移动到选中步骤的贴片位置上，在
[
摄像机操作
]
对话框中显示图像。
要返回
[
贴片点确认
]
画面，请触摸对话框中的
。
Ÿ
触摸
[
停止前步骤位置
]
，选择停止前的步骤。开始生产前选择步骤编号
1
，结束生产时选择最终
步骤编号。
