DF3E 系列伺服驱动器用户手册 1 伺服系统的选型
2
1. 伺服系统的选型
1.1 伺服驱动器选型

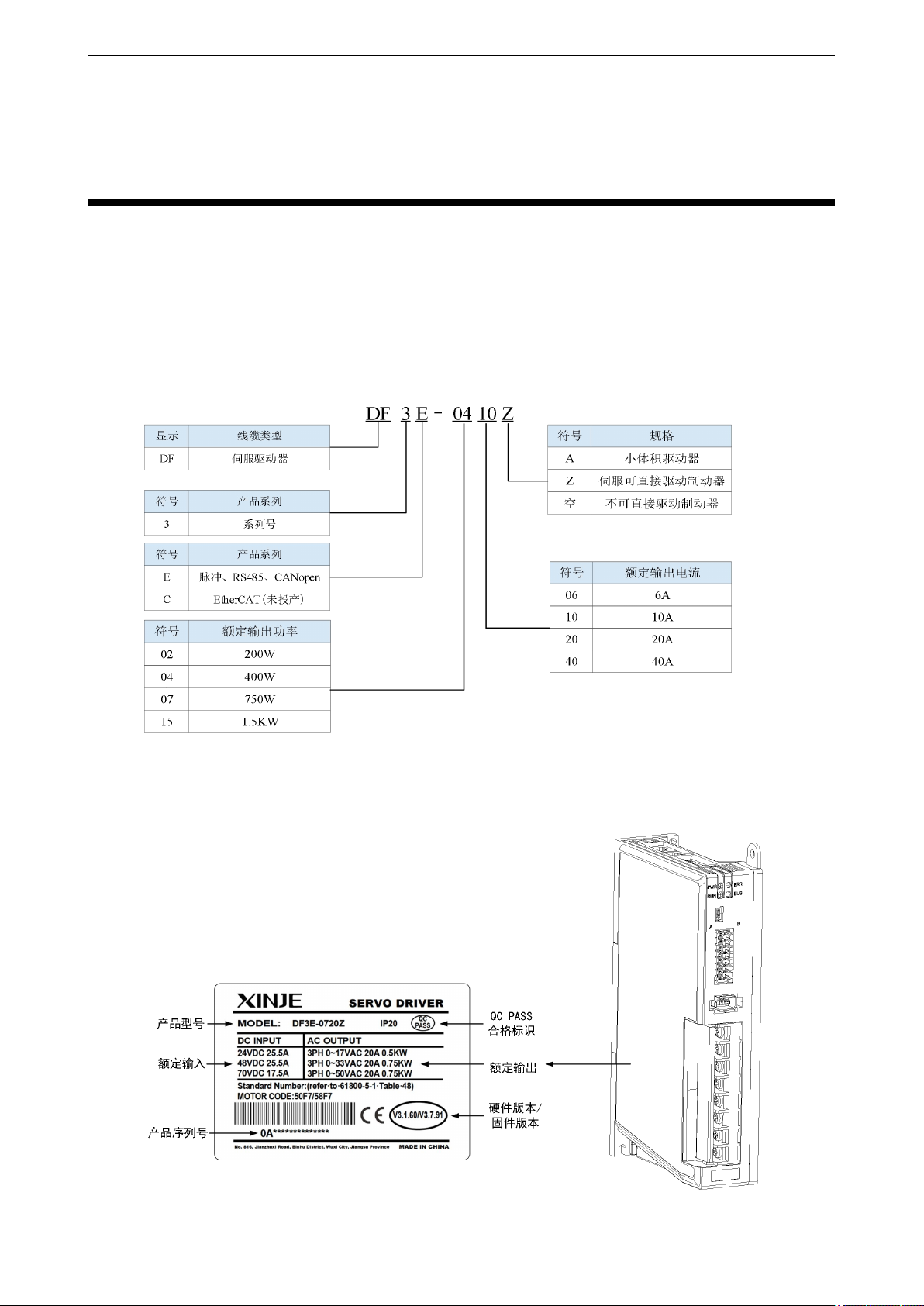

1.1.1 型号命名
1.1.2 铭牌说明
DF3E 系列伺服驱动器用户手册 1 伺服系统的选型
3
1.1.3 各部分说明
CN2：信号输入输出端口
CN3：通讯编码器反馈
CN4：电源输入动力线输出
CN0：E型-CANopen&RS485通讯
C型-EtherCAT通讯
拨码开关
CN1：RS232通讯端口
状态指示灯
此驱动器没有面板，需通过“信捷伺服驱动器调试软件”（ ）进行操作，需要
搭配信捷伺服 DB9 侧线与 USB-COM 转串，信捷官网网址：https://www.xinje.com。
状态指示灯说明
名称
含义
灯颜色
状态含义
PWR
电源指示
绿色
绿灯亮：驱动得电
绿灯灭：驱动断电
RUN
使能指示
绿色
绿灯亮：伺服使能 ON
绿灯灭：伺服使能 OFF
ERR
报警指示
红色
红灯长亮：伺服报警
红灯闪烁：需重新上电
红灯不亮：伺服无报警
BUS
CAN 通讯指示
绿色
绿灯长亮：通讯异常
绿灯快闪：通讯正常
绿灯不亮：无总线通讯
1.1.4 性能规格
伺服单元
DF3E系列伺服驱动器
适用编码器
标准：17bit通讯编码器
输入电源
单相DC48V
控制方式
三相全波整流MOSFET控制正弦波电流驱动方式
产品符合标准
EN 61800-5-1:2007/A11:2021、EN 61800-5-1:2023
保护等级
Class I
连接电网系统
DC
DF3E 系列伺服驱动器用户手册 1 伺服系统的选型
4
IP 等级
IP20
使用
条件
使用温度
-10～+40℃
保存温度
-20～+60℃
环境湿度
90％RH以下（不结露）
耐振动
4.9m/s
2
海拔高度
不高于1000m，高于1000m时请降额使用（每高100m降额1%）
1.1.5 电气规格
驱动器型号
驱动器功
率(kW)
额定输入
电压（V）
供电输入
电流（A）
连续输出
电流（A）
最大输出
电流（A）
供电电源
冷却
方式
DF3E-0206
0.2
24
6
6
18
DC
24-60V
(48V)
自冷
48
6
60
4.5
DF3E-0410-A
0.4
24
10
10
30
自冷
48
10
60
8
DF3E-0410
0.4
24
13
10
30
DC
24-70V
(48V)
自冷
48
13
70
9
DF3E-0410Z
0.4
24
13
10
30
自冷
48
13
70
9
DF3E-0720
0.75
24
25.5
20
60
自冷
48
25.5
70
17.5
DF3E-0720Z
0.75
24
25.5
20
60
自冷
48
25.5
70
17.5
DF3E-1540
1.5
24
38
40
120
自冷
48
38
70
26
