DF3E 系列伺服驱动器用户手册 4 伺服系统的运行
72
以下仅针对回原点模式 6&7：
针对回原点模式 6 和 7，一旦触发这两种回原点模式，在回原点过程中的最大转
矩为 P9-17（触停式回原点转矩阈值）设定值的 1.1 倍，如果内部正反转转矩限
制 P3-28 和 P3-29 都比 P9-17（触停式回原点转矩阈值）设定值的 1.1 倍小，则转
矩限制就是 P3-28 和 P3-29 的设定值。相似的，如果启用了外部正反转转矩限制
P3-30 和 P3-31，则实际转矩限制就是内部转矩限制、外部转矩限制和 P9-17 设定
值的 1.1 倍三者中的最小值。
只有触发这两种回原点模式，转矩限制 P9-17（触停式回原点转矩阈值）设定值
的 1.1 倍才生效。如果只是使能了回原点，并且（回原点模式）P9-11.2=6 或 7，
但是不触发回原点，转矩限制 P9-17（触停式回原点转矩阈值）设定值的 1.1 倍
不生效。
4.3.2 位置控制（外部脉冲列指令）
参数
概要
参考章节
P0-01 控制方式选择
设置为 6：外部脉冲模式
4.3.2.1 外 部 脉 冲 位 置
模式
P0-10 脉冲指令形态
设置脉冲形态
0-CW/CCW
1-AB
2-P+D
4.3.2.2 脉冲指令的正
方向与脉冲形态
P0-11 设定电机每转脉冲数*1
P0-12 设 定 电 机 每 转 脉 冲 数
*10000
P0-13 电子齿轮比（分子）
P0-14 电子齿轮比（分母）
P0-92～P0-93 32 位电子齿轮比
分子
P0-94～P0-95 32 位电子齿轮比
分母
电机旋转一圈所需的指令脉冲数设置
P0-11/P0-12 均为零时 P0-13/P0-14 生效
P0-11～P0-14 均为零时，P0-92~P0-95
有效
32 位 齿 轮 比 分 子 ： P0-92*1+P0-93
*10000
32 位 齿 轮 比 分 母 ： P0-94*1+P0-95
*10000
4.3.2.2 脉冲指令的正
方向与脉冲形态
P0-09 脉冲指令设置
各位分别可设置低速脉冲指令方向、低
速脉冲滤波时间
4.3.2.2 脉冲指令的正
方向与脉冲形态
4.3.2.1 外部脉冲位置模式
参数
设定值
意义
修改
生效
P0-01
6
利用外部脉冲列指令来进行位置控制
伺服 OFF
即时
DF3E 系列伺服驱动器用户手册 4 伺服系统的运行
73

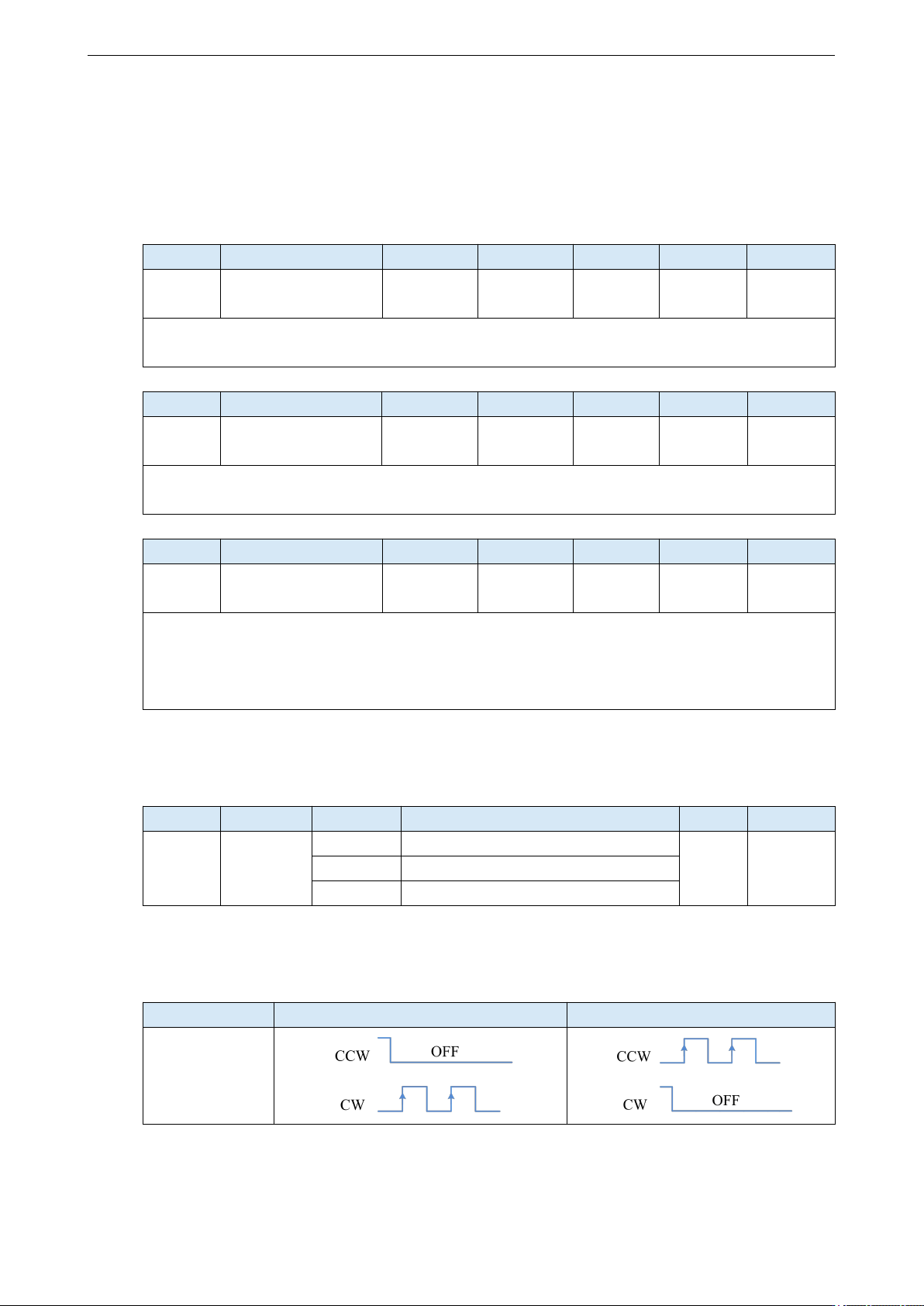

4.3.2.2 脉冲指令的正方向与脉冲形态
1、脉冲指令正方向的选择
参数
含义
出厂设定
单位
设定范围
修改
生效
P0-09.0
n.xxx□
脉冲指令正方向
0
-
0/1
伺服 bb
重新上电
P0-09 会改变伺服内部计数器的计数方向，计数方向决定了电机的旋转方向，所以当在位置模式
下若电机实际旋转方向与期望方向不同可调整此参数。
参数
含义
出厂设定
单位
设定范围
修改
生效
P0-09.2
n.x□xx
脉冲指令滤波时间
F
4.167ns
0~F
伺服 bb
重新上电
P0-09.2 为脉冲滤波时间，可以增强低速脉冲（200K 以内）的抗干扰能力，输入小于 700K 时建
议采用最大滤波时间 F，输入脉冲频率超过 1M 时，滤波时间不得高于 7。
参数
含义
出厂设定
单位
设定范围
修改
生效
P0-09.3
n.□xxx
输入脉冲指令滤波
预分配
1
-
0~7
伺服 bb
重新上电
P0-09.3 设定值为 n（n 范围 0~7），收到的脉冲数会是正常接收的脉冲数 2^-n。接收到的频率也
是原来的 2^-n；
如每圈脉冲数 10000，发送 10000 频率的 10000 脉冲数，当 P0-09=1000，则 U0-12=5000，U0-00
较之前的速度为原来的 2^-n。
2、脉冲指令形态的选择
参数
含义
设定
意义
修改
生效
P0-10
n.xxx□
脉冲指令
形态
0
CW、CCW 模式
伺服 bb
即时
1
AB 相（外部脉冲速度模式不支持）
2
脉冲+方向（出厂默认）
3、指令脉冲的详细说明

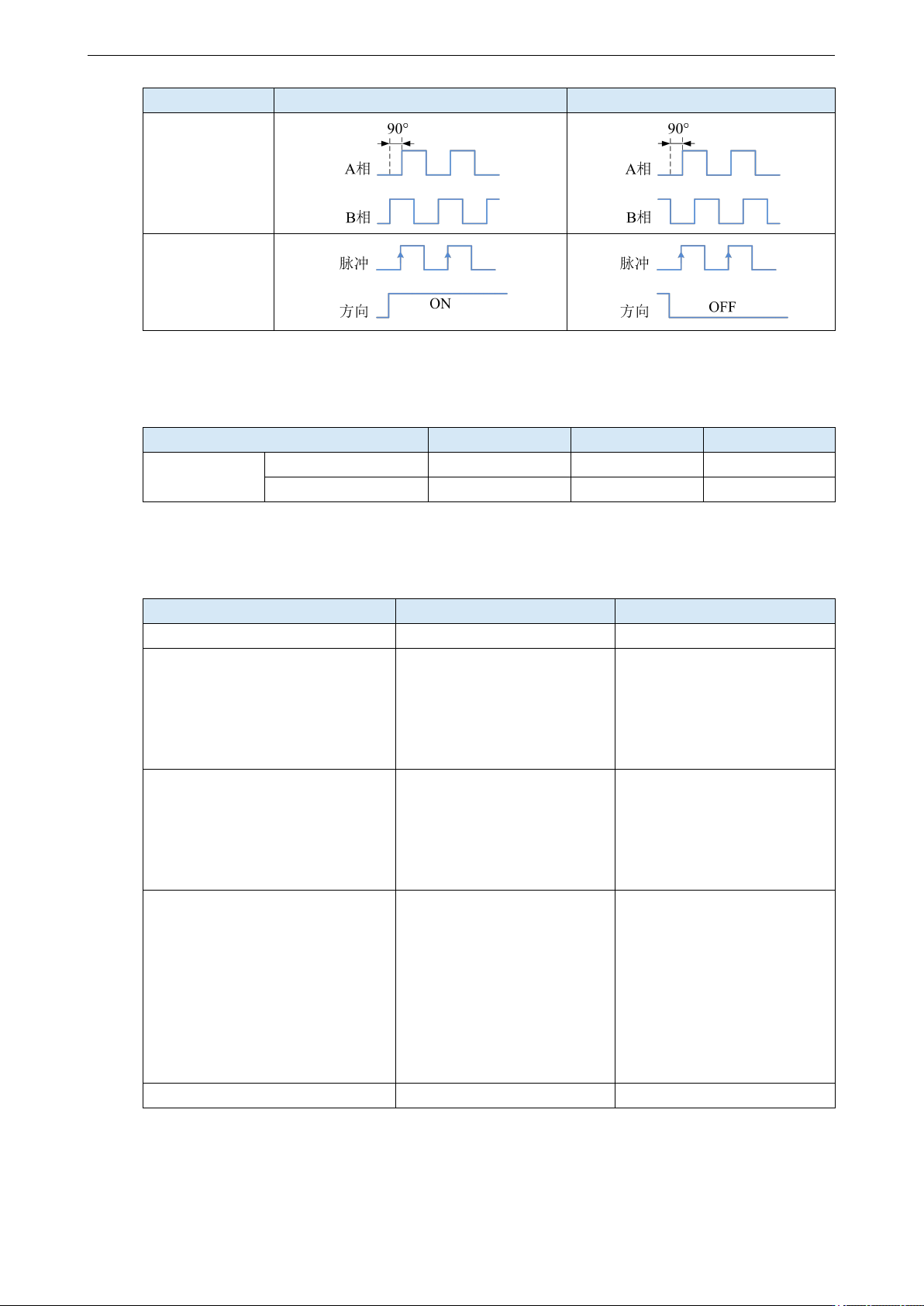

P0-10.0
正转
反转
0：CW/CCW
DF3E 系列伺服驱动器用户手册 4 伺服系统的运行
74
P0-10.0
正转
反转
1：AB
2：P+D
4、脉冲规格
脉冲规格
最高输入频率
电压规格
顺向电流
低速脉冲
开路集电极信号
200Kpps
24V
<25mA
差动信号
500Kpps
3.3~5V
<25mA
4.3.3 位置控制（内部位置指令）
参数
概要
参考章节
P0-01 控制方式选择
设置为 5：内部位置模式
4.3.3.1 内部位置模式
P4-03 内部位置给定模式
P4-04 有效段数
P4-10~P4-254 内部第 1 至第 35 段
位置参数设置
内部位置模式的控制方式给
定：包括换步方式、定位方
式、调整时间
各段位置的脉冲位移量、速
度、加减速时间等配置
4.3.3.3 第 1 至第 35 段位置参
数设定
P5-35 换步信号/GHGSTP
P5-32 暂停当前段信号/INHIBIT
P5-31 跳过当前段号/Z-CLAMP
常用的端子功能分配
4.3.3.4 换步信号（/CHGSTP）
4.3.1.4 指 令 脉 冲 禁 止
（/INHIBIT）
4.3.3.5 跳 过 当 前 段 信 号
（/ZCLAMP）
P4-00 离开限位开关后经过 Z 相
信号的个数
P4-01 撞接近开关的速度
P4-02 离开接近开关的速度
P5-28 位置模式下正转侧找参考
原点/SPD-A
P5-29 位置模式下正转侧找参考
原点/SPD-B
内部位置回原点设置参数
4.3.1.8 参考原点
F2-09 35 段位置的任意设置
通讯设置段数
4.3.3.6 通信设定段号
