DF3E 系列伺服驱动器用户手册 附录
245
附录 9. 转矩-转速特性曲线
MF3H-60CS（CM）30B1-502
MF3S-60CS30B1-504
MF3S-80CS30B2-507
MF3S-130CS30B2-515
MF5H-60CM30B（Z）1-502
MF3H-60CS（CM）30B（Z）1-504
MF5H-60CM30B（Z）1-504
MF5H-80CM30B（Z）2-507
DF3E 系列伺服驱动器用户手册 附录
246
附录 10. 选型配置一览表
电机型号
适配驱动器
编码器线缆
动力线缆
抱闸线缆
MF3H-60CS30B1-502
DF3E-0206
CP-SP-M-
长度
CM-P07A-长度
-
MF3H-60CM30B1-502
CP-SP-BM-长度
MF3S-60CS30B1-504
DF3E-0410-A
CP-SP-M-长度
CM-P15-
长度
-
MF3S-60CM30B1-504
CP-SP-BM-
长度
MF3S-60CS30B1-504
DF3E-0410(Z)
CP-SP-M-
长度
CM-P15-长度
-
MF3S-60CM30B1-504
CP-SP-BM-长度
MF3S-60CS30BZ1-504
CP-SP-M-长度
CM-P15-
长度
CB-P03-长度
MF3S-60CM30BZ1-504
CP-SP-BM-
长度
MF3S-80CS30B2-507
DF3E-0720(Z)
CP-SV-M-
长度
CM-V20-长度
-
MF3S-80CM30B2-507
CP-SV-BM-长度
MF3S-80CS30BZ2-507
CP-SV-M-长度
CM-V20-
长度
CB-P03-
长度
MF3S-80CM30BZ2-507
CP-SV-BM-
长度
MF3S-130CS30B2-515
DF3E-1540
CP-SC-M-
长度
CM-XL60-长度
-
MF3S-130CM30B2-515
CP-SC-B-长度
MF5H-60CM30B1-502
DF3E-0206
DF3E-0410-A
CP-SP-M-长度
CM-P07A-M-
长度
-
MF5H-60CM30BZ1-502
CP-SP-BM-
长度
CB-P03-
长度
MF5H-60CM30B1-504
DF3E-0410-A
CP-SP-BM-长度
CM-P07A-M-长度
-
MF5H-60CM30BZ1-504
CB-P03-长度
MF5H-60CM30B1-504
DF3E-0410(Z)
CP-SP-BM-
长度
CM-P15-
长度
-
MF5H-60CM30BZ1-504
CB-P03-
长度
MF5H-80CM30B2-507
DF3E-0720(Z)
CP-SV-BM-
长度
CM-V20-长度
-
MF5H-80CM30BZ2-507
CP-SV-BM-长度
CB-P03-长度
DF3E 系列伺服驱动器用户手册 附录
247
附录 11. 伺服上位机与伺服驱动器通讯
附录 11.1 上位机与驱动器通讯

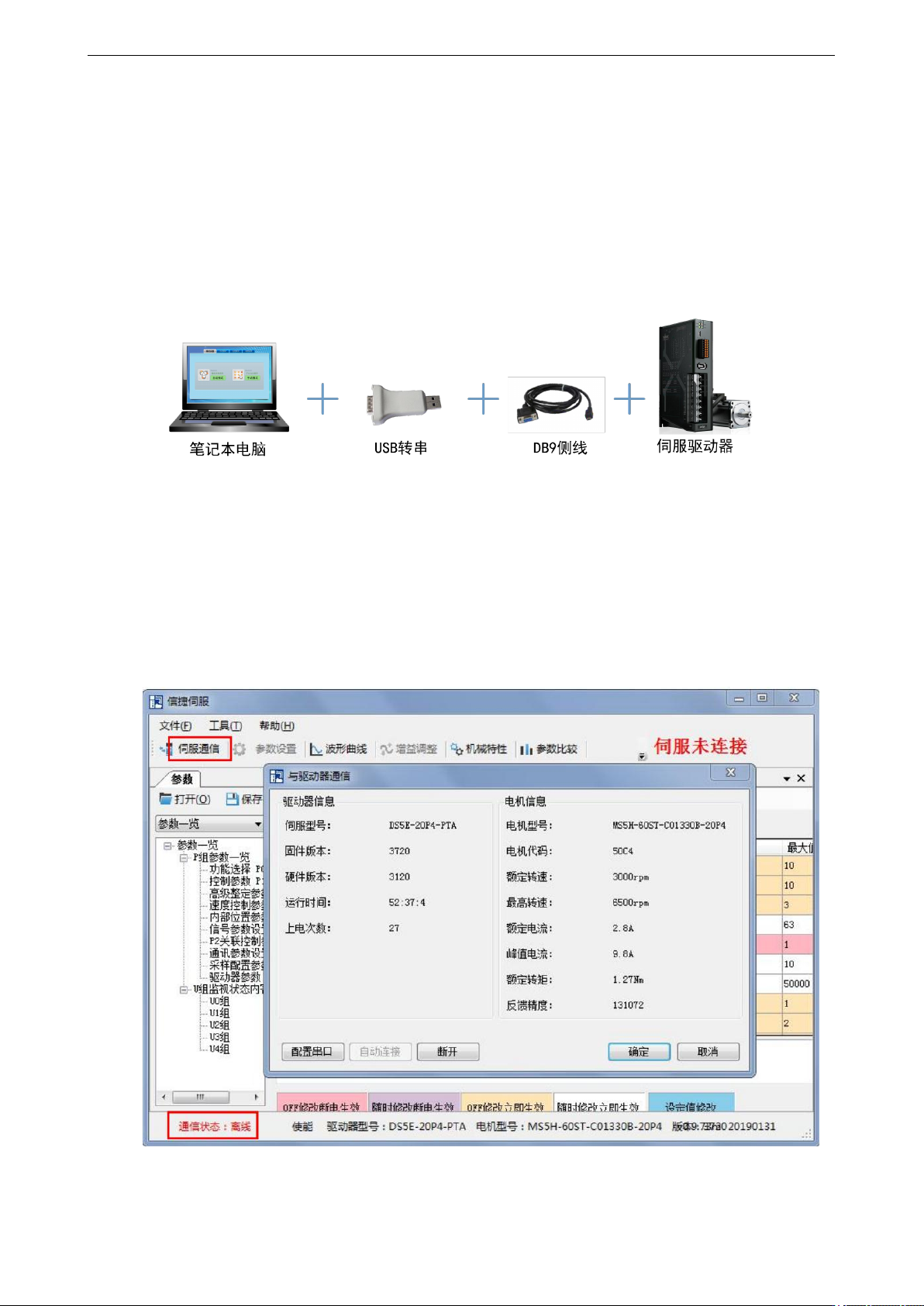

上位机软件与伺服驱动器通讯方式为有线通信，DB9 侧线的一端连接电脑（笔记本电脑需加一个
USB 转串），另外一端连接伺服驱动器，连接方式如下图。
附录 11.2 启动【驱动器通信】
打开驱动器通信窗口有两种方式。
第一种：点击主界面工具栏的【伺服通信】，弹出【与驱动器通信】窗口。
第二种：双击主界面中的【通信状态：离线】，弹出【与驱动器通信】窗口。
若【通信状态：在线】状态，则双击后将变离线状态。
