DF3E 系列伺服驱动器用户手册 3 伺服系统的配线
20
2、线径规格
线型
功率
编码器线缆
动力线缆
200W
6*0.2mm²
4*0.75mm²
400W
4*0.2mm²+2*0.3mm²
4*1.5mm²
750W
4*0.2mm²+2*0.3mm²
4*2.0mm²
1.5KW
4*0.2mm²+2*0.3mm²
4*6.0mm²
3、线缆技术规格
线缆类型
线缆性能规格
线缆安装规格
耐温
耐压
固定安装
移动安装
普通线缆
-20℃~80℃
2000V/min
≥5*D
/
高柔线缆
-20℃~80℃
2000V/min
若行程≤2m 且 R≥7.5*D，则 N≥300 万次；
若行程≤2m 且 R≥10 *D，则 N≥500 万次；
D 表示成品线径，R 表示弯曲半径，N 表示耐折弯次数。
DF3E 系列伺服驱动器用户手册 3 伺服系统的配线
21

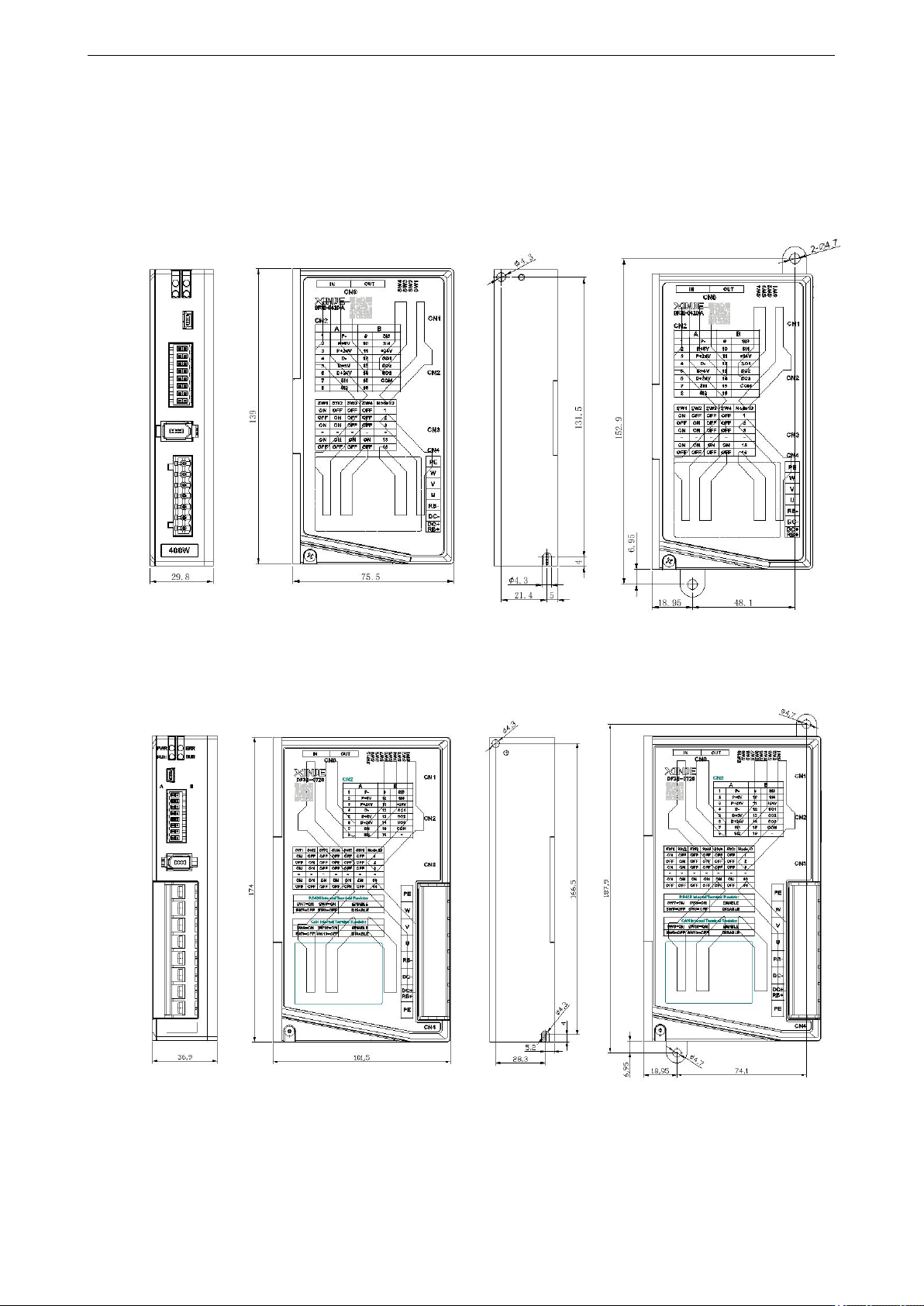

2.4 伺服驱动器的外形尺寸
DF3E-0206、DF3E-0410-A 单位：mm
DF3E-0410（Z）、DF3E-0720(Z) 单位：mm
DF3E 系列伺服驱动器用户手册 3 伺服系统的配线
22

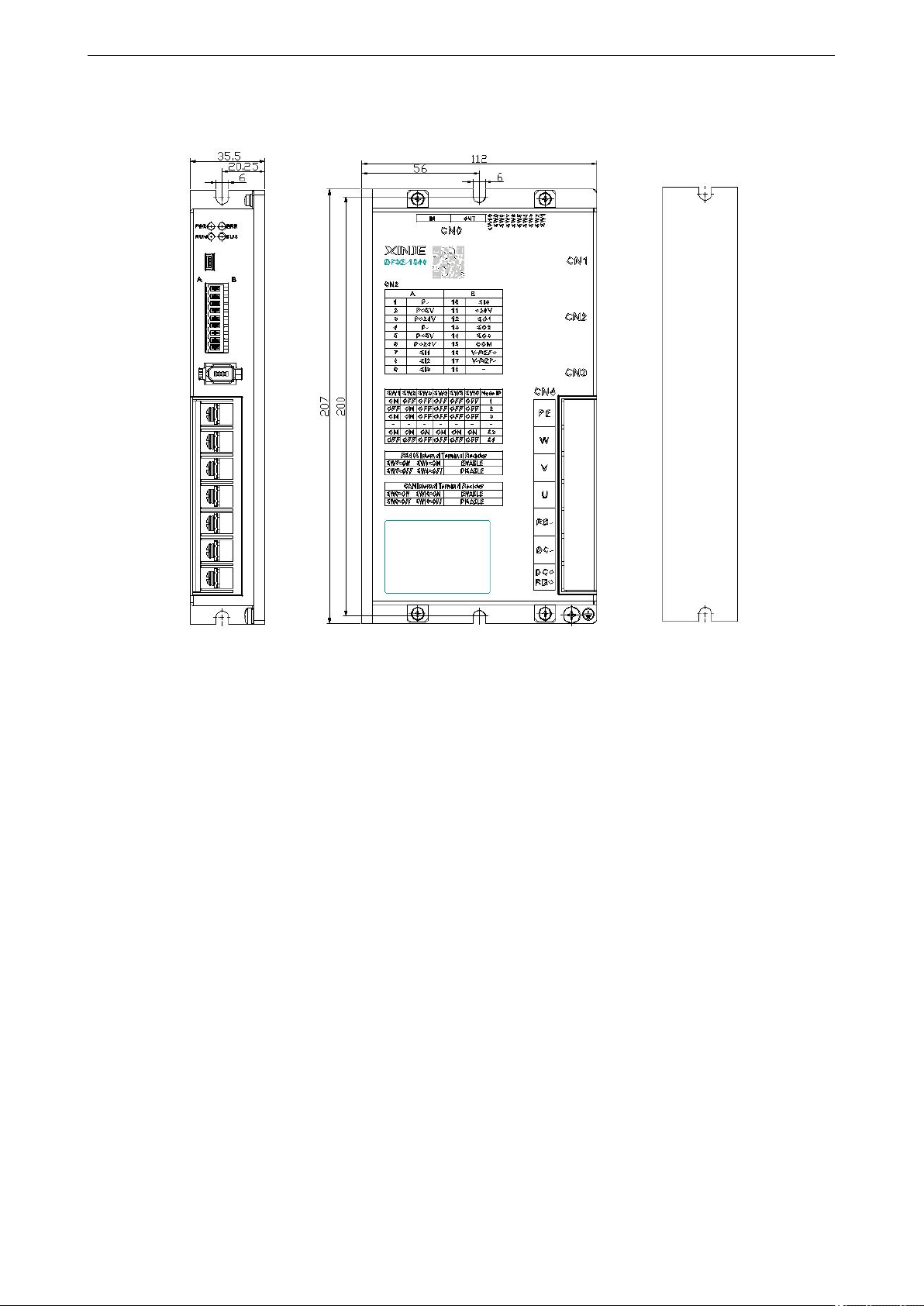

DF3E-1540 单位：mm
