DF3E 系列伺服驱动器用户手册 2 伺服系统的安装
13
2. 伺服系统的安装
2.1 伺服驱动器的安装
2.1.1 安装场所
请安装在无日晒雨淋的安装柜内；
请勿在有硫化氢、氯气、氨、硫磺、氯化性气体、酸、碱、盐等腐蚀性及易燃性气体环境、可
燃物等附近使用本产品；
请不要安装在高温、潮湿、有灰尘、有金属粉尘的环境下；
无振动场所。
2.1.2 环境条件
项目
描述
储存温度
-20~60℃
使用环境温度
-10~40℃
存储湿度
20~90%RH（不结露）
使用环境湿度
20~90%RH（不结露）
耐震动
不大于 4.9m/s
2
海拔高度
不高于 1000m，高于 1000m 时请降额使用（每高 100m 降额 1%）
2.1.3 安装标准
请务必遵守下图所示的控制柜内的安装标准，该标准适用于将多个伺服驱动器并排安装在控制柜内
的场合（以下简称“并排安装时”）。
DF3E 系列伺服驱动器用户手册 2 伺服系统的安装
14
50mm以上
50mm以上
风扇
风扇
10mm以上
10mm以上
50mm以上
10mm以上
风扇
50mm以上
伺服驱动器的朝向
安装时，请使伺服驱动器的正面（操作人员的实际安装面）面向操作人员，并使正面垂直于墙壁。
请注意保持良好散热，过热会加速产品老化，使用不当严重时会发生火灾。
冷却
为保证能够通过风扇以及自然对流进行冷却，请参照上图，在伺服驱动器的周围留有足够的空间。
并排安装时
如上图所示，在横向两侧各留10mm以上，在纵向两侧各留50mm以上的空间。另外，请在伺服驱
动器的上部安装冷却用风扇。为了不使伺服驱动器的环境温度出现局部过高的现象，需使控制柜内
的温度保持均匀。
控制柜内的环境条件
伺服驱动器的工作环境温度：-10～40℃。
湿度：90%RH（相对湿度）以下。
震动：4.9m/s
2
。
请不要使其发生冻结、结露等现象。
水平安装（面膜那面对着操作人员）时，需要使用我公司提供的支架（见 2.4 伺服驱动
器的外形尺寸）。
DF3E 系列伺服驱动器用户手册 3 伺服系统的配线
15
2.2 伺服电机的安装
MF系列伺服电机，可以采取水平方向或者垂直方向进行安装。但是，如果错误安装，或者安装在
不合适的地方，则会缩短电机的寿命，或引发意想不到的事故。请按照下述的注意事项，进行正确
安装。

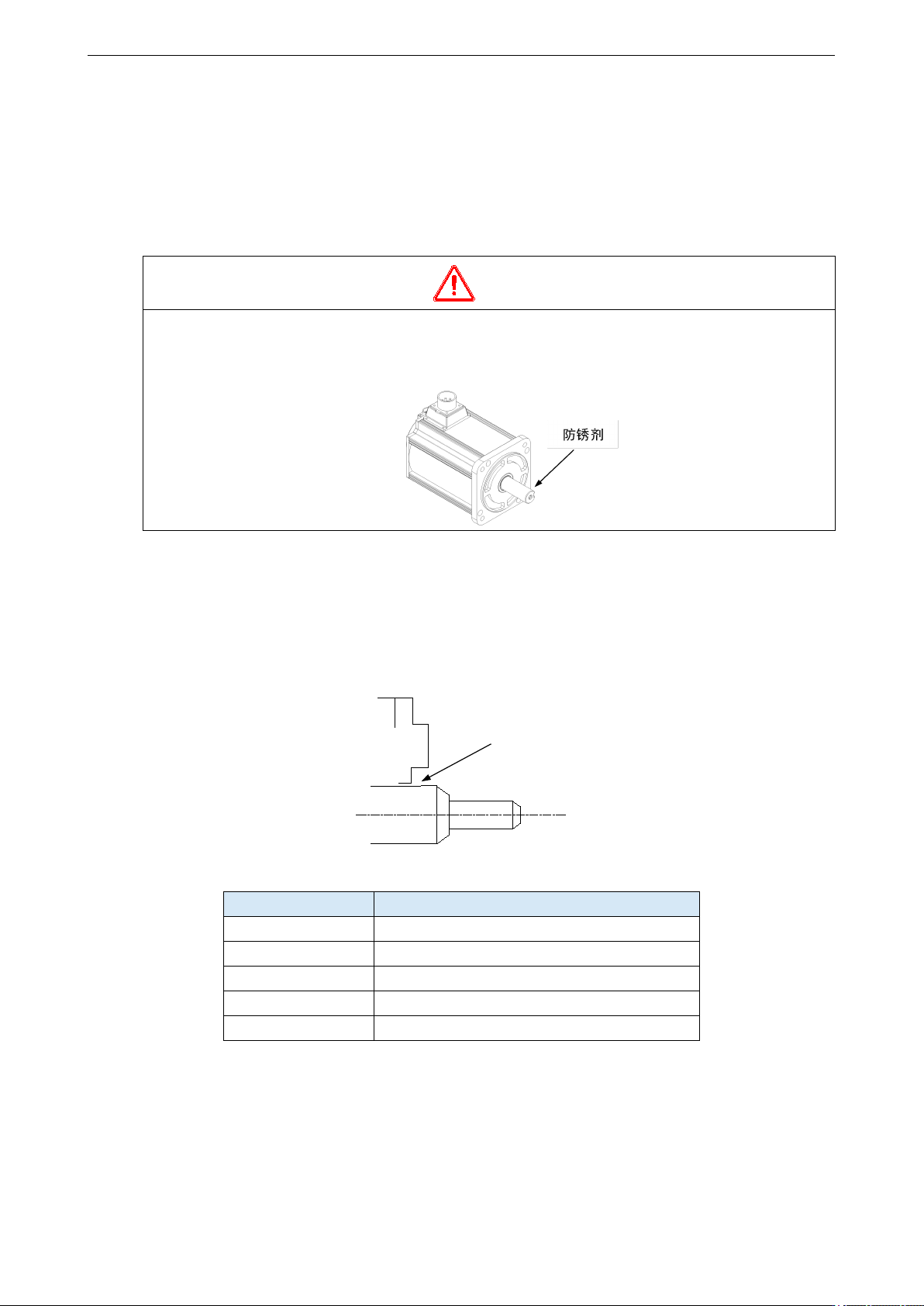

注意
1． 在轴端部涂抹有“防锈剂”，安装电机前，请用浸过“稀释剂”的布将“防锈剂”擦拭干净。
2． 在擦拭防锈剂时，请不要让稀释剂接触伺服电机的其它部分。
2.2.1 环境条件
在有水滴或者油滴的场所使用时，通过对电机的处理可以起到防护效果。但是，要对轴贯通部进行
密封时，请指定带油封的电机。连接器请朝下安装。
MF系列伺服电机是以室内使用为对象的，请在符合下述安装条件的环境下使用：
项目
描述
储存温度
-20℃~60℃（相对湿度）
使用环境温度
-10℃~40℃（不结冻）
储存湿度
20%~90%RH（不结露）
使用环境湿度
20%~90%RH（不结露）
防护等级
低惯量：IP66 高惯量：IP65
轴贯通部
