DF3E 系列伺服驱动器用户手册 1 伺服系统的选型
6

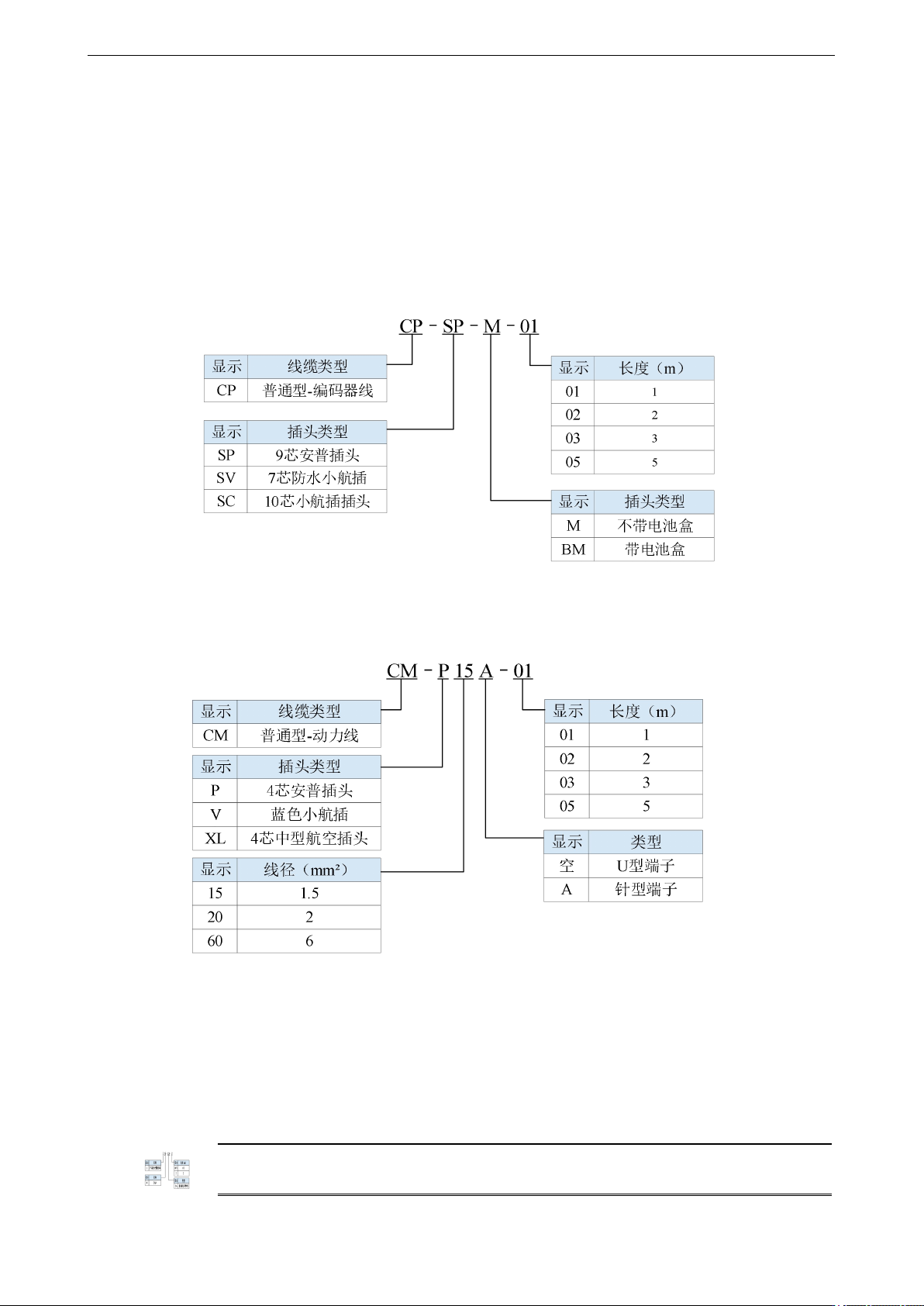

1.3 线缆选型
1.3.1 型号命名
编码器线缆型号
动力线线缆型号
抱闸线线缆说明
适用于 80 及以下法兰抱闸电机，需选配抱闸线缆型号：CB-P03-长度。
适用于 130 法兰抱闸电机，需选配动力线抱闸线一体线缆型号：CMB-XL-60-长度。
信捷标准配线长度为 1 米、2 米、3 米、5 米。
线缆选型配置可详见 附录 10 选型配置一览表。
DF3E 系列伺服驱动器用户手册 1 伺服系统的选型
7

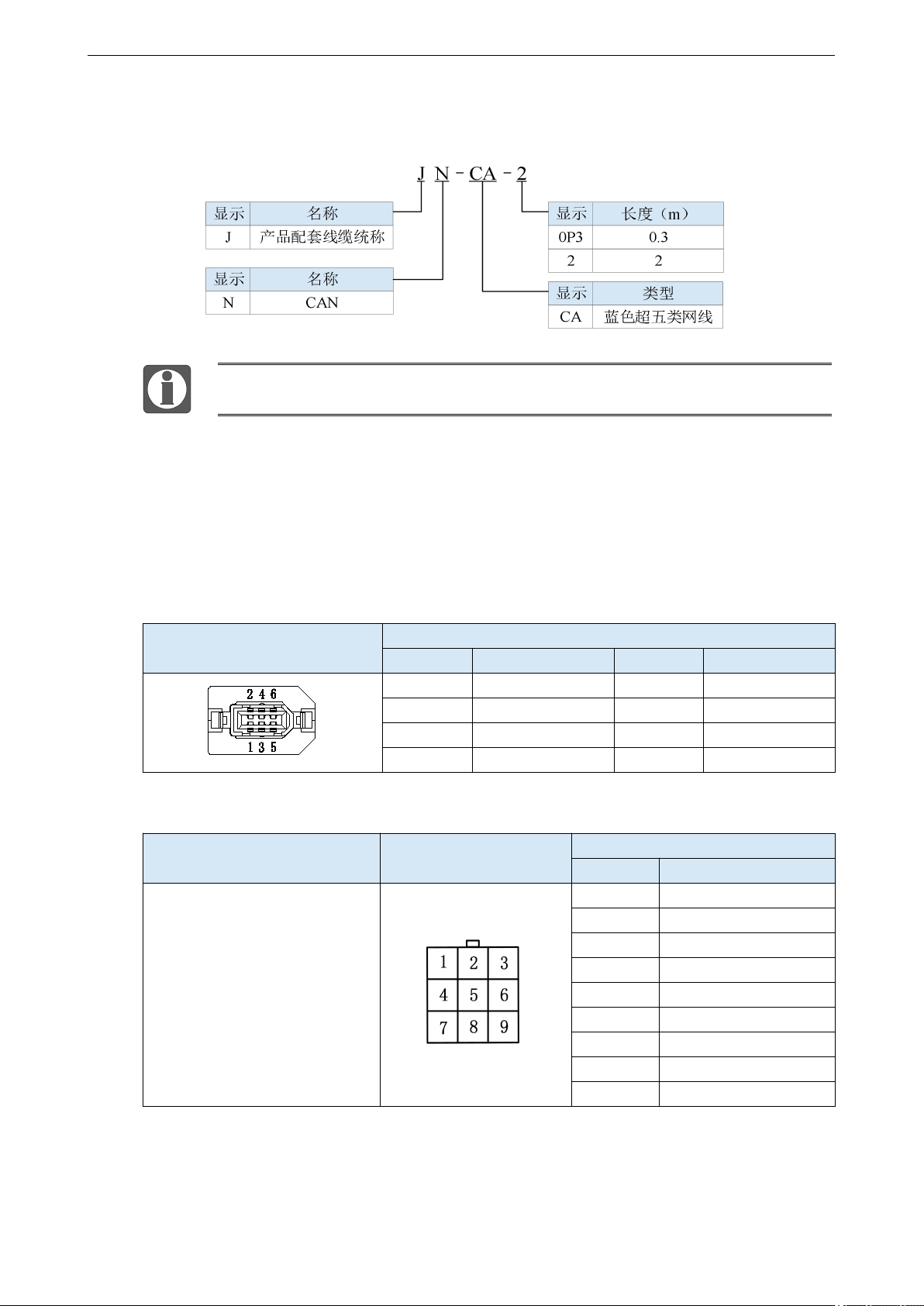

CANopen通讯线线缆型号
目前通讯线线缆的长度有 0.3 米，2 米。
1.3.2 各部分说明
编码器线缆
（1）伺服驱动器侧编码器引脚定义
连接器外观
接口引脚定义
序号
定义
序号
定义
1
5V
4
/
2
GND
5
485-A
3
/
6
485-B
-
-
-
-
（2）电机侧编码器线缆连接

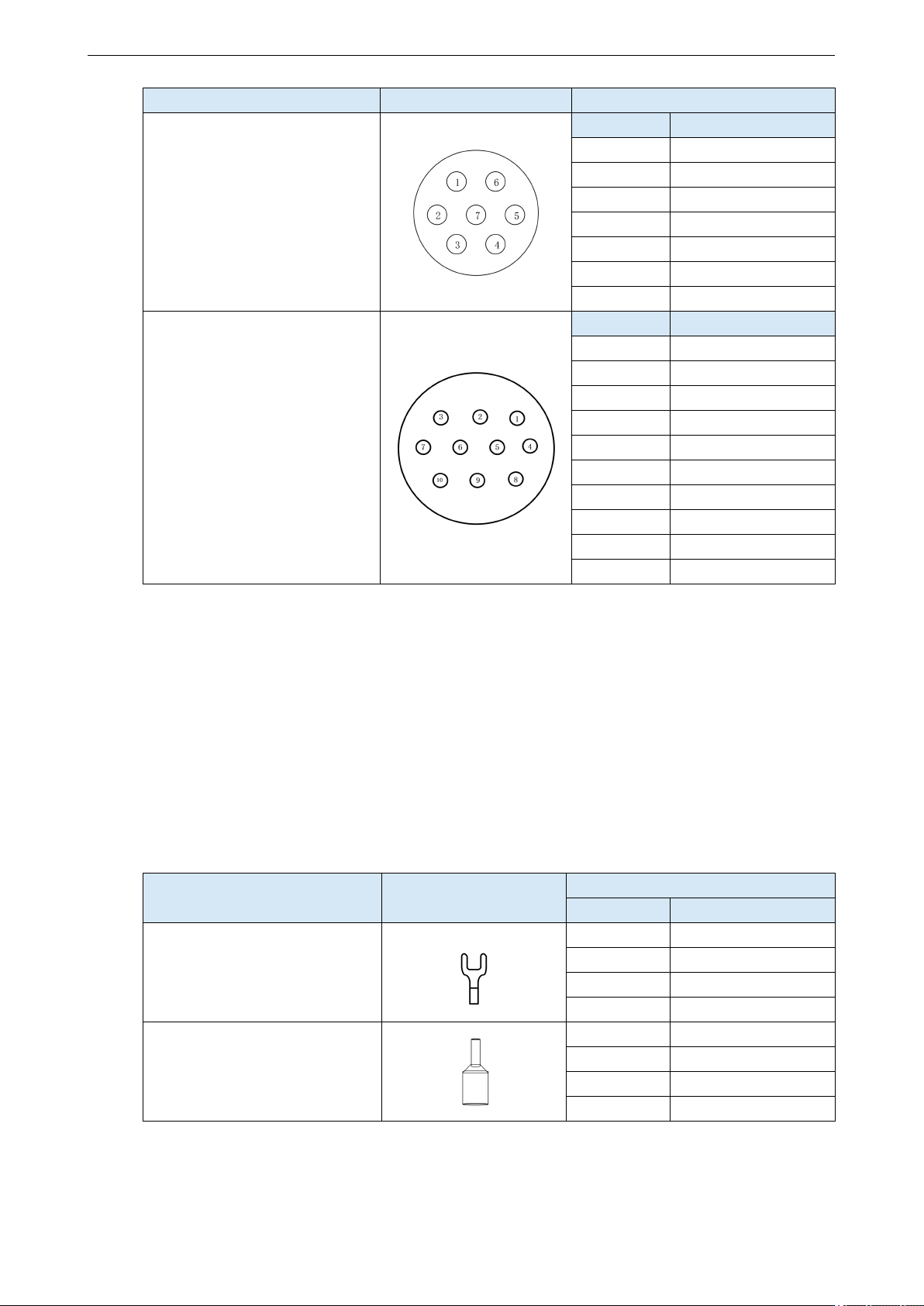

电机型号
连接器引脚
接口引脚定义
序号
定义
MF3-60机座B1电机
MF5-60机座B1电机
1
电池+
2
电池-
3
屏蔽线
4
485-A
5
485-B
6
/
7
5V
8
GND
9
/
DF3E 系列伺服驱动器用户手册 1 伺服系统的选型
8
电机型号
连接器引脚
接口引脚定义
MF3-60、80机座B2电机
MF5-80机座B2电机
序号
定义
1
GND
2
电池+
3
电池-
4
485-A
5
485-B
6
5V
7
屏蔽线
MF3-130机座B2电机
序号
定义
1
/
2
5V
3
GND
4
485-A
5
485-B
6
电池+
7
电池-
8
/
9
/
10
屏蔽线
电池盒说明：
1）上述编码器中包含电池+、电池-的引脚定义的线缆用于绝对值电机，非绝对值电机线缆无此引
脚。
2）仅绝对值电机适配线缆外挂电池盒，该电池盒内置一颗3.6V/2.7Ah大容量电池，且具有断电更
换电池功能，使用时间≥2年，更换电池方式参照4.7.2 更换电池。
动力线线缆
（1）伺服驱动器侧动力线引脚定义
驱动器型号
连接器外观
接口引脚定义
颜色
定义
非小体积低压伺服驱动器
棕
U
黑
V
蓝
W
黄绿
PE
小体积低压伺服驱动器
棕
U
黑
V
蓝
W
黄绿
PE
