DF3E 系列伺服驱 动器用户手册 4 伺服系统的 运行 143 ② 找到 事先放在桌面 的 EDS 文件，选中后 点击【打开】 即可： ③ 添加 成功后，会弹 出以下窗口， 点击【确定】 即可： ④ 再次 进入 EDS 库，会发现【 CANopen 设备列表 】多了一 个“ XJ-ServoDri ver ” ：

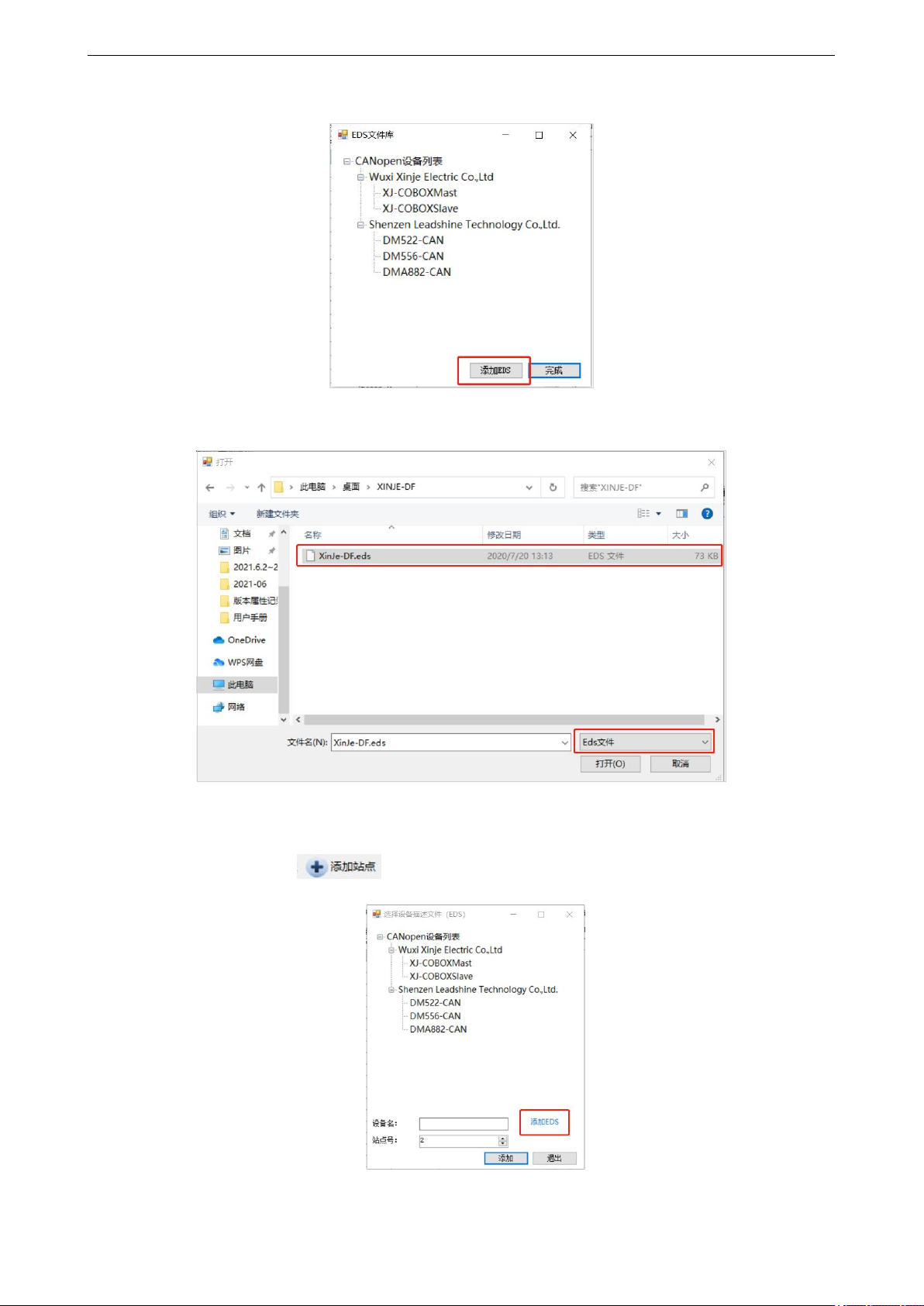

DF3E 系列伺服驱动器用户手册 4 伺服系统的运行
142
② 弹出以下弹窗，点击【添加 EDS】：
③ 找到事先放在桌面的 EDS 文件，选中后点击【打开】即可：
第二种方式：
① 点击【添加站点】 ，弹出以下弹窗，点击蓝色的【添加 EDS】：

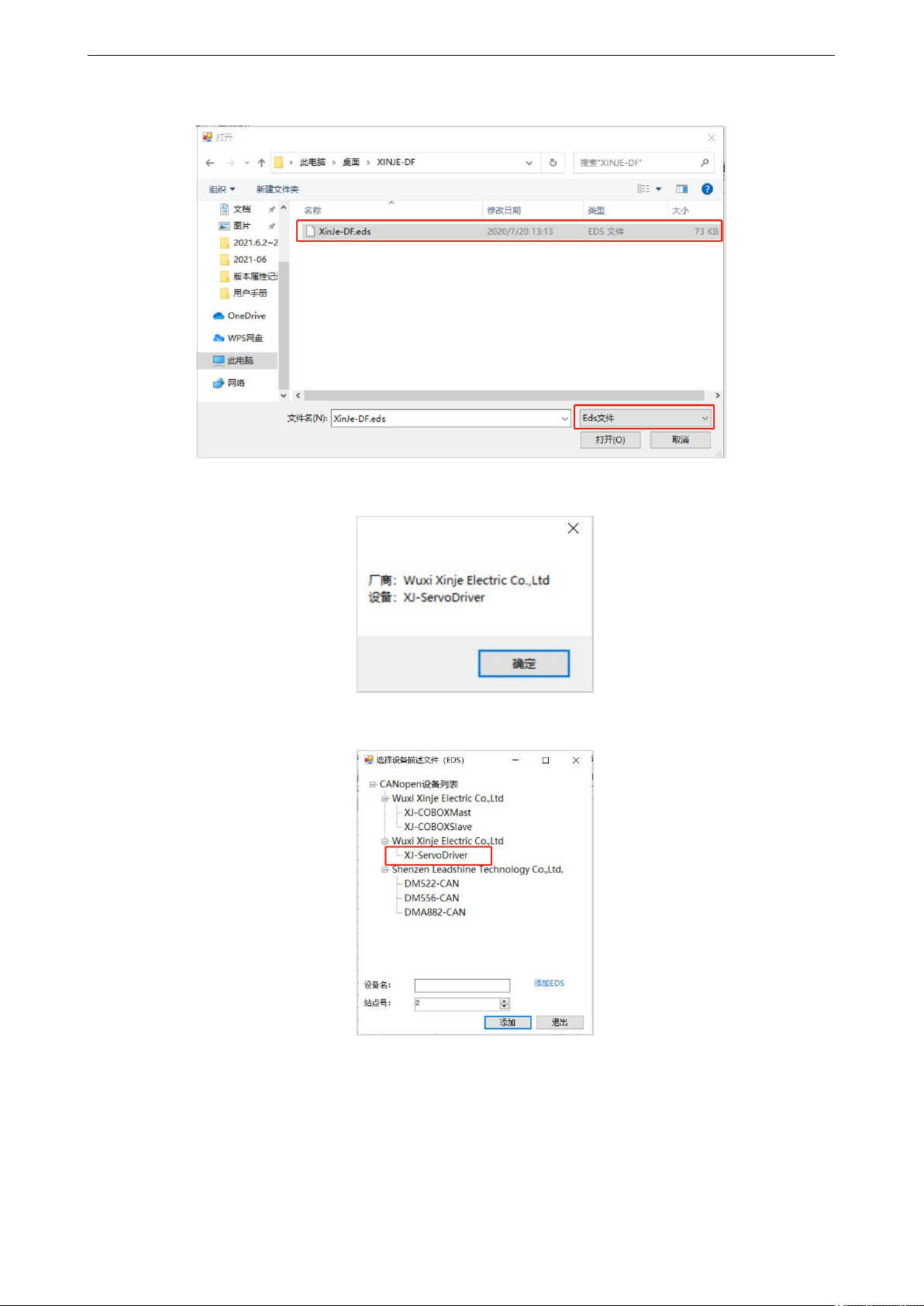

DF3E 系列伺服驱动器用户手册 4 伺服系统的运行
143
② 找到事先放在桌面的 EDS 文件，选中后点击【打开】即可：
③ 添加成功后，会弹出以下窗口，点击【确定】即可：
④ 再次进入 EDS 库，会发现【CANopen 设备列表】多了一个“XJ-ServoDriver”：
DF3E 系列伺服驱动器用户手册 4 伺服系统的运行
144
4.6.4.3.3 操作实例
1、PP 模式操作实例
PP 控制模式关联对象（指令・设定类）
寄存器
说明
单位
RXPDO[0x6040]
控制字
-
RXPDO[0x6060]
设置为 1
-
RXPDO[0x607A]
位置给定
指令单位
RXPDO[0x6072]
最大转矩
0.1%
RXPDO[0x607F]
最大内部速度
指令单位/s
RXPDO[0x6081]
内部速度给定
指令单位/s
RXPDO[0x6083]
内部加速度
指令单位/s²
RXPDO[0x6084]
内部减速度
指令单位/s²
RXPDO[0x60C5]
最大加速度
指令单位/s²
RXPDO[0x60C6]
最大减速度
指令单位/s²
6081h（轮廓速度）被 607Fh（最大内部速度）限制。
动作中变更 607Fh（最大内部速度）的设定值，不反映到动作中。
PP 控制模式关联对象（指令・监测类）
寄存器
说明
单位
TXPDO[0x6041]
状态字
-
TXPDO[0x6061]
模式查询
TXPDO[0x6063]
内部实际位置
指令单位
TXPDO[0x6064]
位置反馈（电机实际位置）
指令单位
TXPDO[0x606C]
速度反馈
指令单位/s
TXPDO[0x6077]
实际转矩
0.1%
TXPDO[0x60F4]
实际跟随误差值
指令单位
① 在 CANopen 配置界面点【扫描】或【添加从站】后，配置 TxPDO 和 RxPDO 的对象绑定。这
里绑定 PP 模式的几个常用的对象，如有其他需求可自行添加，并启用配置的 PDO。具体配置如下
图所示。
TxPDO（监控类参数）：
