DF3E 系列伺服驱动器用户手册 4 伺服系统的运行
45
4.3 位置控制
4.3.1 位置模式通用
4.3.1.1 电子齿轮比

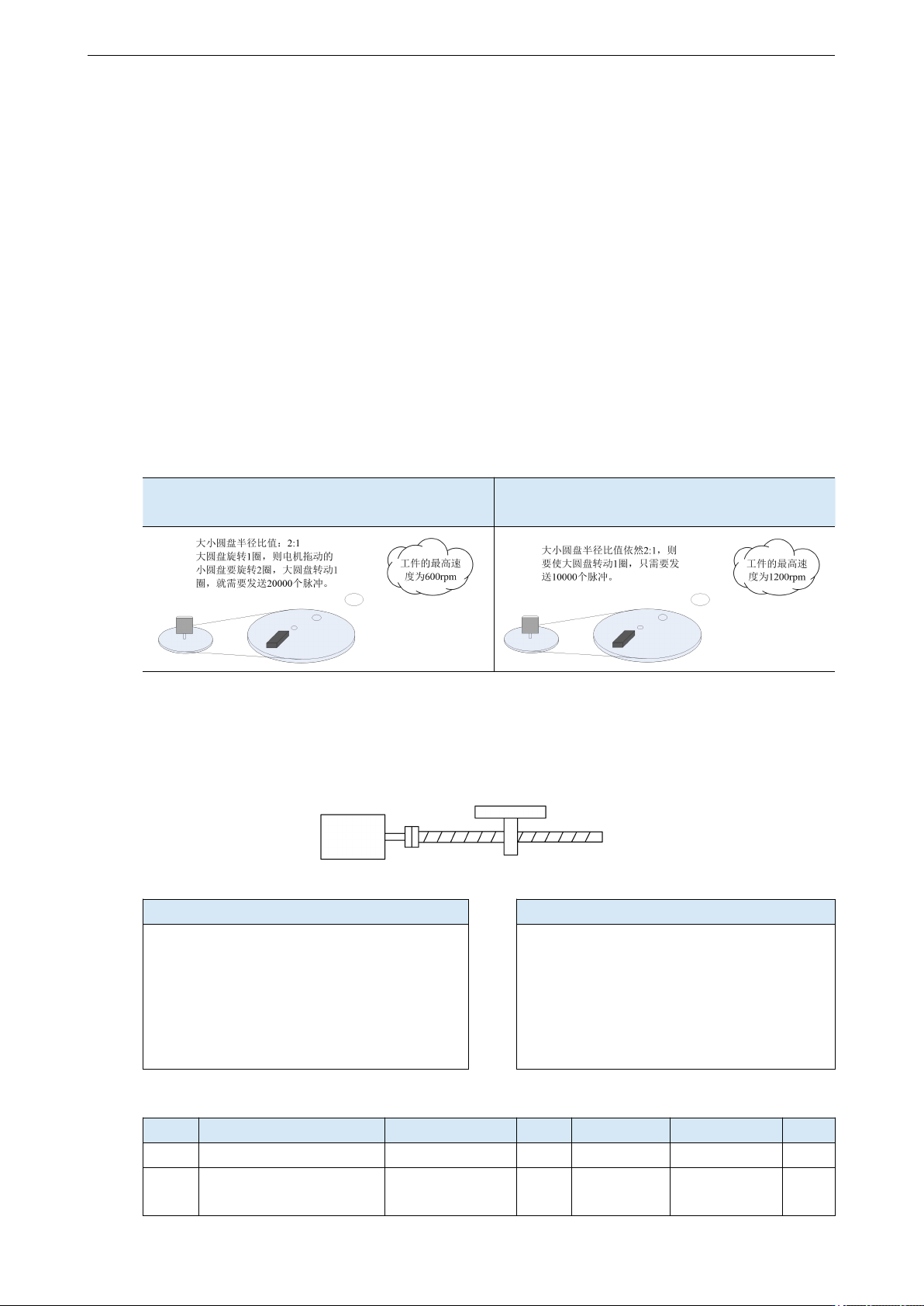

1、概述
所谓“电子齿轮”功能，主要有两方面的应用：
（1）确定电机旋转1圈所需要的指令脉冲数，以保证电机转速能够达到需求转速。
下述以17位编码器电机举例，上位机PLC已发送脉冲频率为100kHz：
每转脉冲数设为10000
电子齿轮比设为131072：10000
每转脉冲数设为5000
电子齿轮比设为131072：5000
（2）在精确定位中，设定1指令脉冲对应的物理单位长度，便于计算。
如下图，若指定单位脉冲对应工件移动1um，则负载轴旋转一圈需要的指令量为6mm/1um=6000个
指令脉冲，在减速比为1：1的情况下，可直接设定每转脉冲数P0-11=6000，P0-12=0，则上位机发
出6000个脉冲工件移动6mm（具体计算方法参考1～6步骤）。
编码器：131072（17 位） 丝杆节距：6mm
不更改电子齿轮比情况
更改电子齿轮比情况
不更改电子齿轮比电机旋转 1 圈为 131072
个脉冲（P0-11=0，P0-12=0 时）。
电机转 1 圈工件移动 6mm，则所需脉冲数为
131072 个脉冲，将工件移动 10mm，则需要
10/6*131072=218453.333 个脉冲，实际发送
脉冲时会舍去小数，则会产生误差。
通过更改电子齿轮比，电机旋转 1 圈需要
6000 个脉冲。
电机转 1 圈工件移动 6mm，则所需脉冲数
为 6000 个脉冲，将工件移动 10mm，则需
要 10/6*6000=10000 个脉冲，实际发送脉冲
时不会产生小数，则不会产生误差。
关联参数
参数
含义
出厂设定
单位
设定范围
修改
生效
P0-11
每转脉冲数*1
0
pul
0～9999
伺服 bb
即时
P0-12
每转脉冲数*10000
1（3770 前）
0（3770 及以后）
pul
0～9999
伺服 bb
即时
DF3E 系列伺服驱动器用户手册 4 伺服系统的运行
46
参数
含义
出厂设定
单位
设定范围
修改
生效
P0-13
电子齿轮比（分子）
1
-
0～65535
伺服 bb
即时
P0-14
电子齿轮比（分母）
1
-
0～65535
伺服 bb
即时
P0-92
第二组电子齿轮比（分
子）低位*1
1
-
1～9999
○（3770 前）
√（3770 及以
后且只在模
式 6 生效）
即时
P0-93
第二组电子齿轮比（分
子）高位*10000
0
-
1～65535
○（3770 前）
√（3770 及以
后且只在模
式 6 生效）
即时
P0-94
第二组电子齿轮比（分
母）低位*1
1
-
1～9999
伺服 bb
即时
P0-95
第二组电子齿轮比（分
母）高位*10000
0
-
1～65535
伺服 bb
即时
P0-11～P0-14都是关于电子齿轮比的参数，P0-11、P0-12为一组，P0-13、P0-14
为一组，但是每转脉冲数P0-11、P0-12的优先级高于电子齿轮比P0-13、P0-14，
只有P0-11、P0-12都设定为0的时候电子齿轮比P0-13、P0-14才会生效。
当P0-11、P0-12、P0-13、P0-14都设为0的时候，P0-92、P0-93和P0-94、P0-95才
会生效。
bb状态下，电子齿轮比分子、分母可以任意修改；run状态下，3770及以后版本，
只在脉冲位置模式下，可以实时修改电子齿轮比的分子（P0-13），其他控制模
式不允许在使能情况下修改。3770之前版本，任何模式都不允许在使能情况下修
改电子齿轮比（P0-13、P0-14）。
2、每转脉冲数和电子齿轮比的计算
步
骤
内容
说明
1
确认机械规格
确认减速比 n：m（伺服电机旋转 m 圈时负载轴旋转 n 圈）、
滚珠丝杠节距、滑轮直径等
2
确认编码器脉冲数
确认所用伺服电机的编码器分辨率
3
决定指令单位
决定指令控制器的 1 个脉冲对应实际运行的距离或角度
4
计算负载轴旋转 1 圈的指令量
以决定的指令单位为基础，计算负载轴旋转 1 圈的指令量
N
5
计算电机轴转 1 圈的脉冲数 M
电机轴旋转 1 圈的指令脉冲数 M=N/(m/n)
6
设定每圈脉冲数（P0-11/P0-12）
或者电子齿轮比（P0-13/P0-14）
/（P0-92~P0-95）
P0-11=M%10000
P0-12=M/10000
nN
m
M140P
130P
编码器分辨率编码器分辨率
DF3E 系列伺服驱动器用户手册 4 伺服系统的运行
47
步骤 6 中 的 每 圈 脉冲数 优先 级 高 于 电 子 齿 轮 比 ， 即 P0-11~P0-12 均为 0 时
P0-13~P0-14 才会生效，特殊情况若算得每转脉冲数为小数时就要考虑使用电子
齿轮比。
当 P0-13 和 P0-14 超过设定范围时，请将电子齿轮比分子、分母约分，若约分后
仍然超出参数设置范围，请使用第二组齿轮比 P0-92～P0-95，只有 P0-11~14=0
时第二组齿轮比生效。
DF3E 系列伺服电机编码器分辨率有 131072（17 位）。
指令单位并不代表加工精度。在机械精度的基础上细化指令单位量，可以提高伺
服的定位精度。比如在应用丝杠时，机械的精度可以达到 0.01mm，那么 0.01mm
的指令单位当量就比 0.1mm 的指令单位当量更精确。

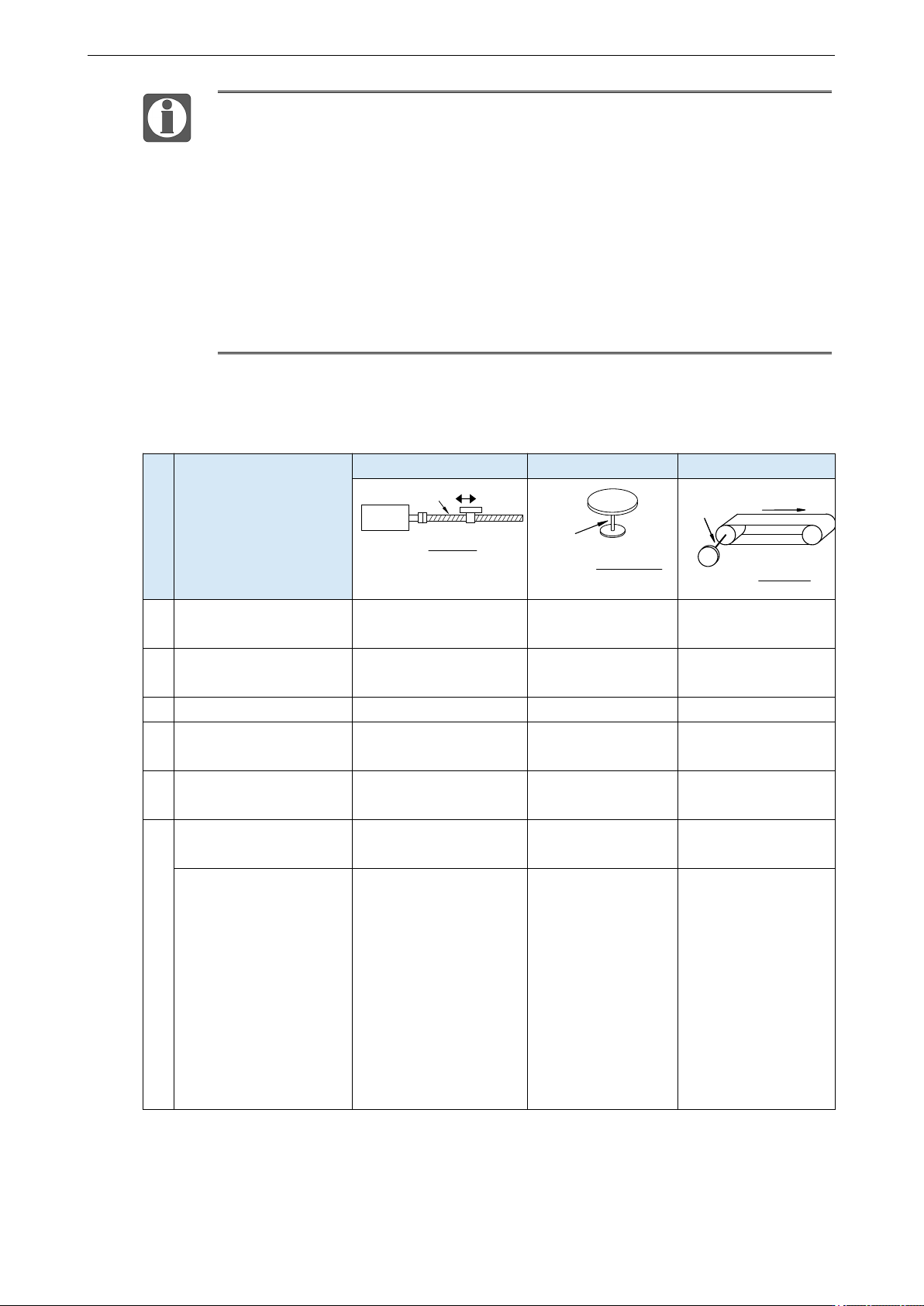

3、电子齿轮的设定实例
步
骤
名称
滚珠丝杠
圆台
皮带＋滑轮
P：节距
P
1旋转=
指令单位
P
负载轴
负载轴
指令单位
1旋转=
360°
负载轴
D：滑轮直径
1旋转=
指令单位
1
确认机械规格
滚珠丝杠节距 6mm
机械减速比 1:1
1 圈旋转角 360 度
减速比 1:3
滑轮直径 100mm
减速比 1:2
2
确认编码器脉冲数
编码器分辨率 131072
编 码 器 分 辨 率
131072
编 码 器 分 辨 率
131072
3
决定指令单位
1 指令单位：0.001mm
1 指令单位：0.1 度
1 指令单位：0.02mm
4
计算负载轴旋转 1 圈的
指令量
6mm/0.001mm=6000
360/0.1=3600
314mm/0.02mm=15
700
5
计算电机轴转 1 圈的脉
冲数 M
M =6000/(1/1)=6000
M=3600/(3/1)=120
0
M=15700/(2/1)=785
0
6
设 定 每 圈 脉 冲 数
P0-11/P0-12
P0-11=6000
P0-12=0
P0-11=1200
P0-12=0
P0-11=7850
P0-12=0
设 定 电 子 齿 轮 比
(P0-13/P0-14)/(P0-92~9
5)
P0-13=131072
P0-14=6000
约分后
P0-13=8192
P0-14=375
P0-13=131072
P0-14=1200
约分后
P0-13=8192
P0-14=75
P0-13=131072
P0-14=7850
约分后
P0-13=65536
P0-14=3925
转换成第二齿轮比
P0-92=5536
P0-93=6
P0-94=3925
P0-95=0
πD
πD
