2-47 板的定义 T est 失败则显示如下窗口 。 < 更新 > 按钮 保存 Barcode 数据 < 取消 > 按钮 不保存 Barcode 数据。
2-46
Cutting-edge Modular Mounter HM Series Administrator's Guide
<Data Matrix> 选项按钮
固定大小的四角形模块信息储备方式的Barcode。
<QR Code> 选项按钮
纵横两方向信息储备方式的 Barcode。
<5.搜索区域> 领域
在相机获取的形象中设置检查2D Barcode存在与否领域的大小。双击该领域的
编辑框就会出现数字输入窗口。
<宽度> 编辑框
设置X 轴方向检查的范围。一般设置为8 mm。
<高度> 编辑框
设置Y 轴方向检查的范围。一般设置为8 mm。
<6.Data Matrix Parameter> 领域
双击该领域的编辑框就会出现数字输入窗口。
<尺寸> 领域
< 宽度> 编辑框
设置2D 编码的X 方向大小。一般设置为4 mm。
< 高度> 编辑框
设置2D Barcode的 Y 轴大小。一般设置为4 mm。
<Shape>领域
<SQUARE> 选项按钮
设置正四角形条码
< 长方形> 选项按钮
设置直四角形Barcode。
<7.Bar Code Color > 领域
白色:Barcode 比周边亮的情况。
黑色:Barcode 比周边暗的情况。
<分数> 编辑框
设置形象分析时决定2D Barcode 存在与否的基准。建议值为600。双击该编辑框
就会出现数字输入窗口。
<测试>按钮

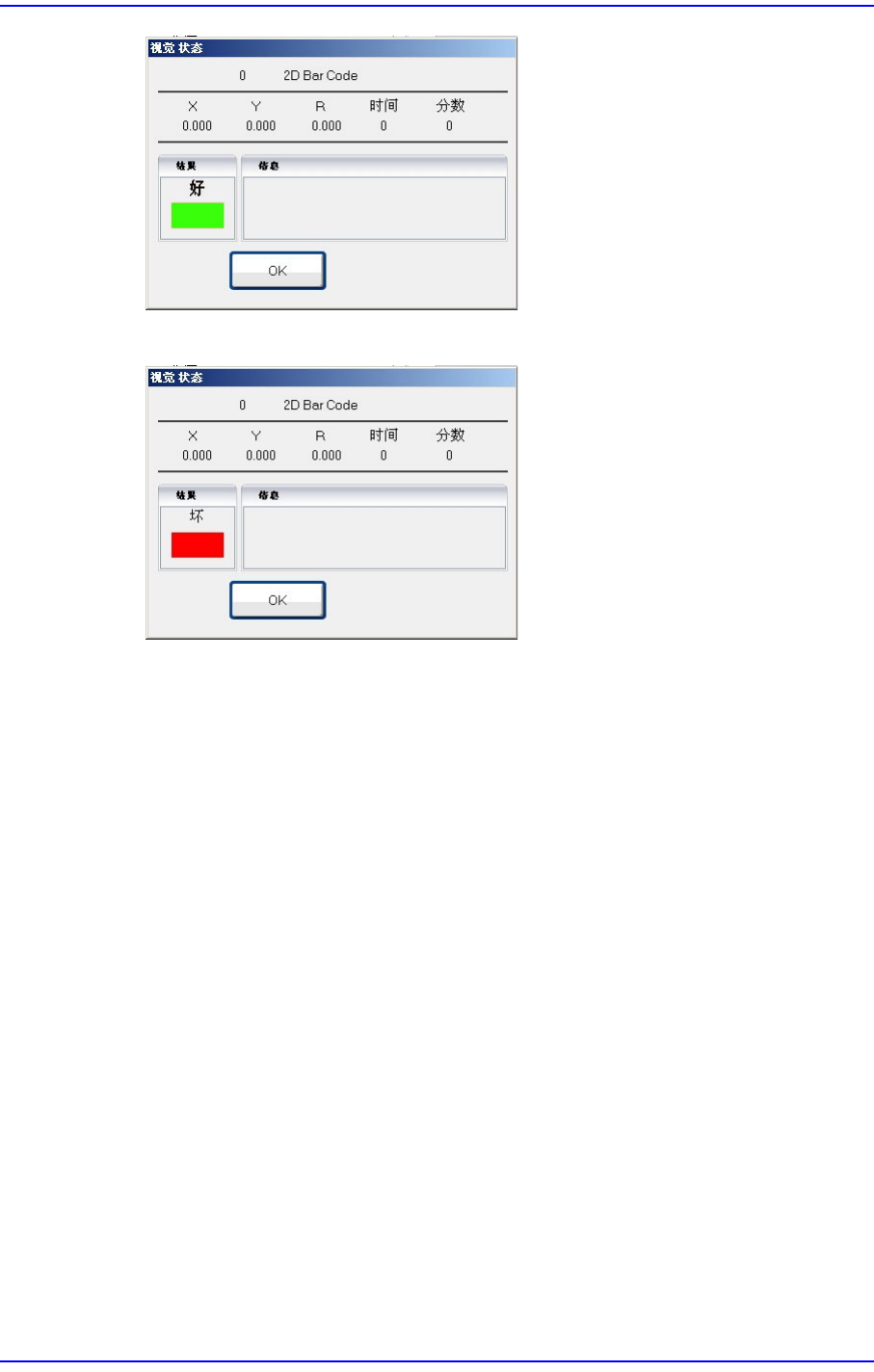

可确认读取的Barcode数据可否使用。Test 成功则显示如下窗口。
2-47
板的定义
Test 失败则显示如下窗口。
<更新> 按钮
保存Barcode 数据
<取消> 按钮
不保存Barcode 数据。
2-48
Cutting-edge Modular Mounter HM Series Administrator's Guide

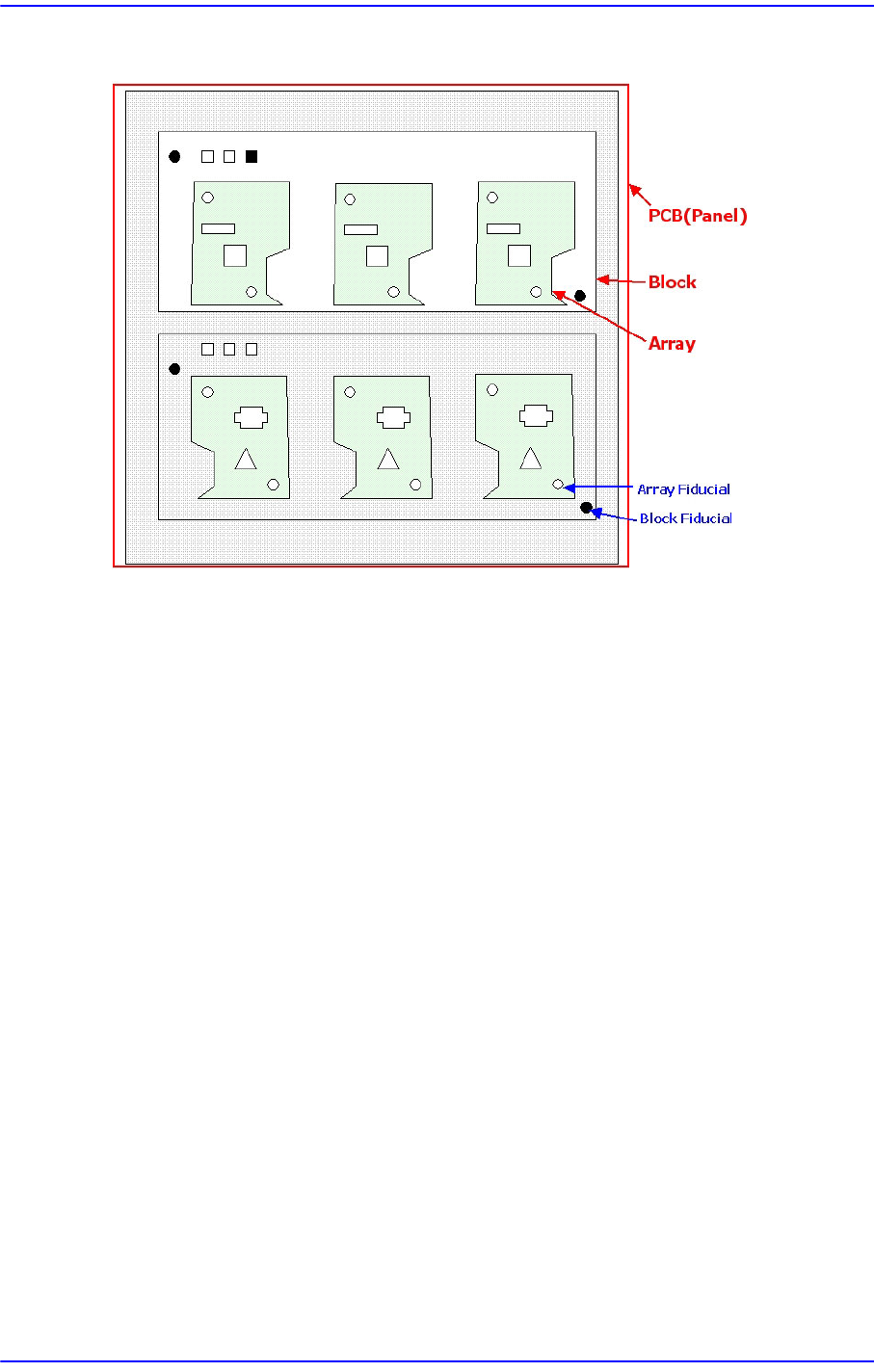

2.5. 拼板模式(Model)
Block
构成One Board或Array PCB 形态，构成一个完成的PCB分离形态的单位名称。物理
性方面与之前的PCB是相同的形态。
Block Fiducial
为了补正对Block内贴装点定义的一个代表Block的Fiducial。
是与之前的Panel Fiducial 相同的概念，但之前的如果只存在一个Panel Fiducial 则
Block Fiducial 的存在跟Block个数相同的数量。
Block PCB
这是指以One Board或Array PCB的形态构成的一个完成的PCB。
PCB
一个PCB由一个或多个Block构成。
