13-4 Cutting-edge Modular Mounter HM Series A dministrator's Guide < 长度 (X) > 编辑框 输入 Dump B ox 的长度。 < 宽度 (Y) > 编辑框 输入 Dump B ox 的高度。 < 更新 > 按钮 变更事项传送到设备后关闭对 话框。 < 取消 > 按钮 忽略变更事项关闭对话框。
13-3
系统设置
<X / Y轴示教> 按钮
测量设备内部的基准点到Jig为止的 X 轴方向与Y轴方向的距离。
<Z校正> 按钮
测量设备内部的基准点到Jig为止的高度。
13.1.2. 系统抛料位置
设定与吸附部件回收厢 Dump Box 有关的数据。

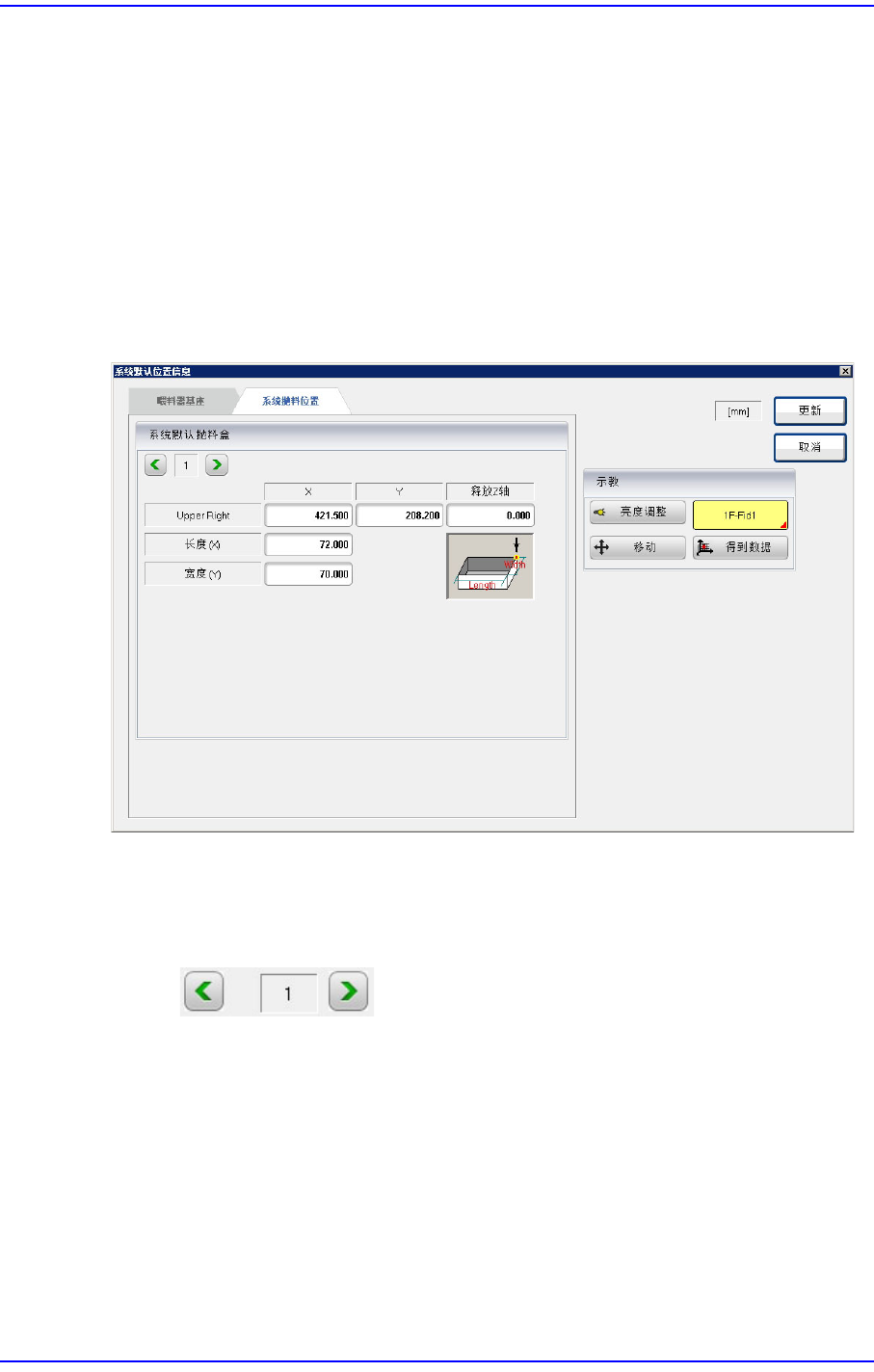

图
13.3 “
系统抛料位置
”TAP
对话框
<系统默认抛料盒> 领域
输入系统回收箱位置。
Dump Box选择用箭头键
1：显示出当前选定的Dump Box。(1：区 段 1的正面，2：区段1的背面)
每个Gantry分配一个系统卸料箱。
按下箭头键后选择需要进行设定的卸料箱。
< X, Y> 编辑框
Dump时设定Head的 X,Y 位置。 请示教废弃部件的位置（废弃箱的中央）。
<释放Z轴> 编辑框
废弃部件时设置Head轴的Z轴高度。
13-4
Cutting-edge Modular Mounter HM Series Administrator's Guide
<长度(X)> 编辑框
输入Dump Box的长度。
<宽度(Y)> 编辑框
输入Dump Box的高度。
<更新> 按钮
变更事项传送到设备后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
13-5
系统设置
13.1.3. 吸嘴检查
对检测不良吸嘴的吸嘴检查 Kit及其相关数据进行设置。
图
13.4 “
吸嘴检查
”
选项卡对话框
<Select>区域
对吸嘴检查Kit的前后Lane 使用与否进行设置。
警告 使用吸嘴检查Kit会导致垃圾箱(Dump Box) 规格发生变动，因此
请务必仔细检查垃圾箱(Dump Box)的位置。否则，磁头和垃圾
箱(Dump Box) 之间可能会发生干扰。
用于吸嘴检查Kit的是小型垃圾箱。
Small Type Dump Box Size :75.4(L) x 42.4(W) x 90(H) mm
<Mark Position>区域
对吸嘴检查Kit的参考点位置进行设置。
<Probe Location>区域
设置每个位置用于检查吸嘴是否堵塞，清洁堵塞的吸嘴并测量吸嘴的弹簧张
力。
<Check Hole 1> / <Check Hole 2>:检查喷嘴堵塞与否
<Cleaning Hole> :清洁堵塞的吸嘴(Cleaning Blow)
<Tension Check> :测量吸嘴的弹簧张力
