12-40 Cutting-edge Modular Mounter HM Series A dministrator's Guide 7. 按下 < 开始 > 键实行校准作业。 8. 悬臂热补偿完毕后， 将出现 “"Gantry thermal mapping calibration finished successfully”” 对话框。 单击 < 确定 > 键， 关闭对话框 。
12-39
校正

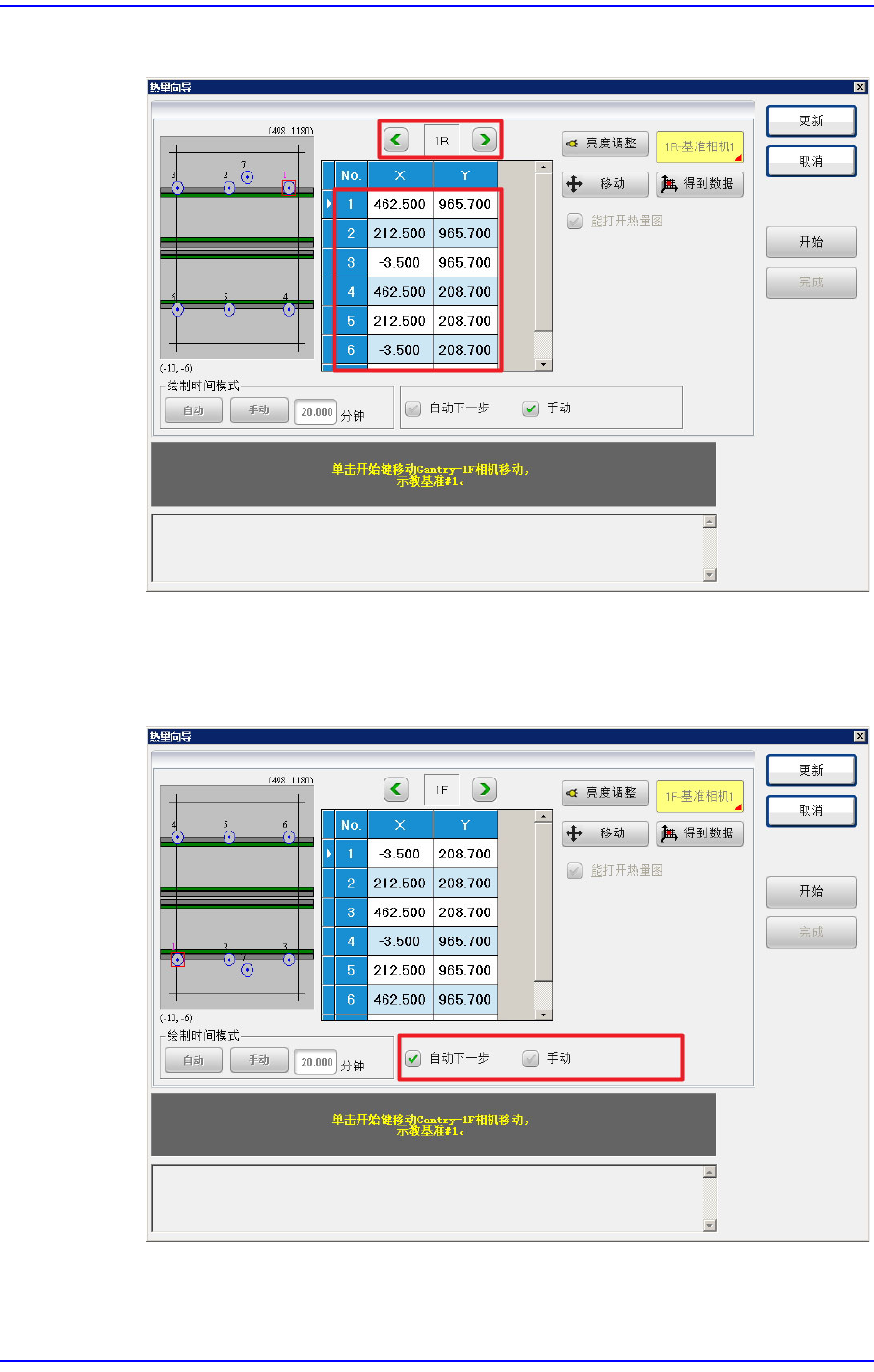

5. 在Gantry选择箭头按钮中选择‘1R’ 后，执行2~4 号步骤。
6. 选择校准模式。
<自动下一步> ：自动实行全部悬臂的热补偿。
<手动>：一边单击< 下一步>键，一边实行热补偿的一个步骤。
12-40
Cutting-edge Modular Mounter HM Series Administrator's Guide

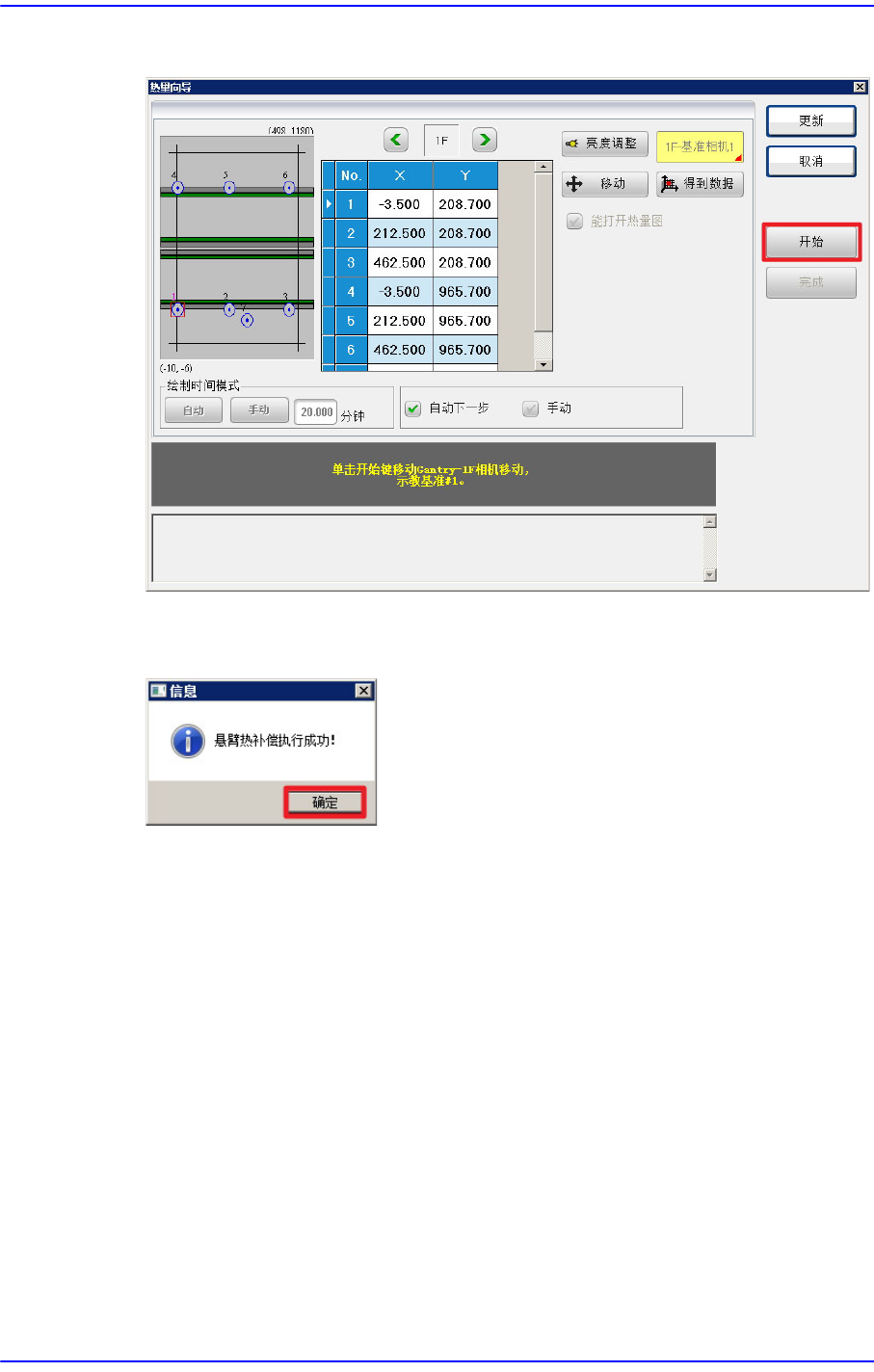

7. 按下<开始>键实行校准作业。
8. 悬臂热补偿完毕后，将出现 “"Gantry thermal mapping calibration finished
successfully””对话框。单击< 确定>键，关闭对话框。
12-41
校正

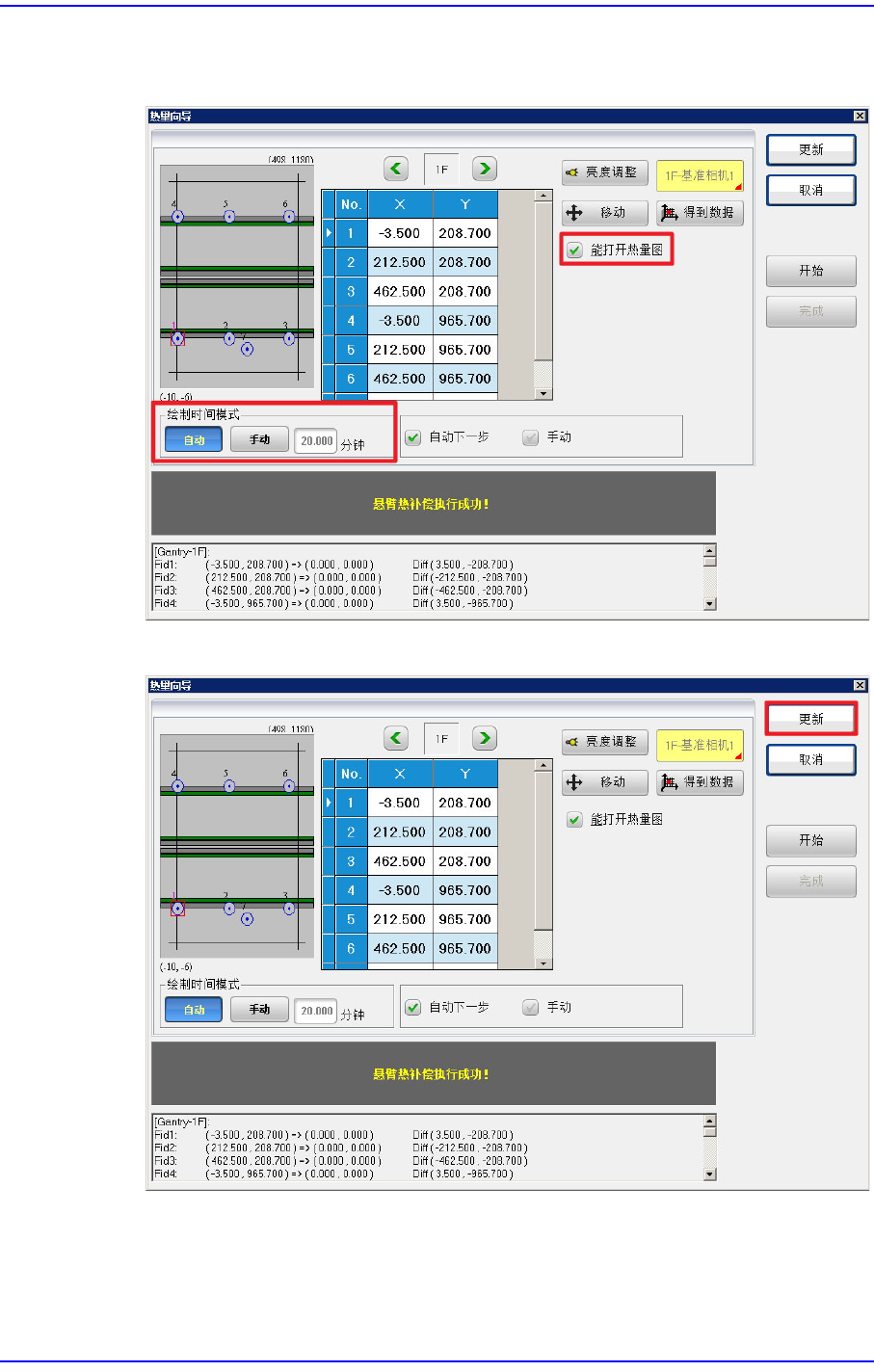

9. 选择<可列Mapping>复选框后，在 <Mapping时间模式>领域中设置 Mapping模
式。
10. 按下 < 更新>键，保存测定值。
