8-6
Cutting-edge Modular Mounter HM Series Administrator's Guide

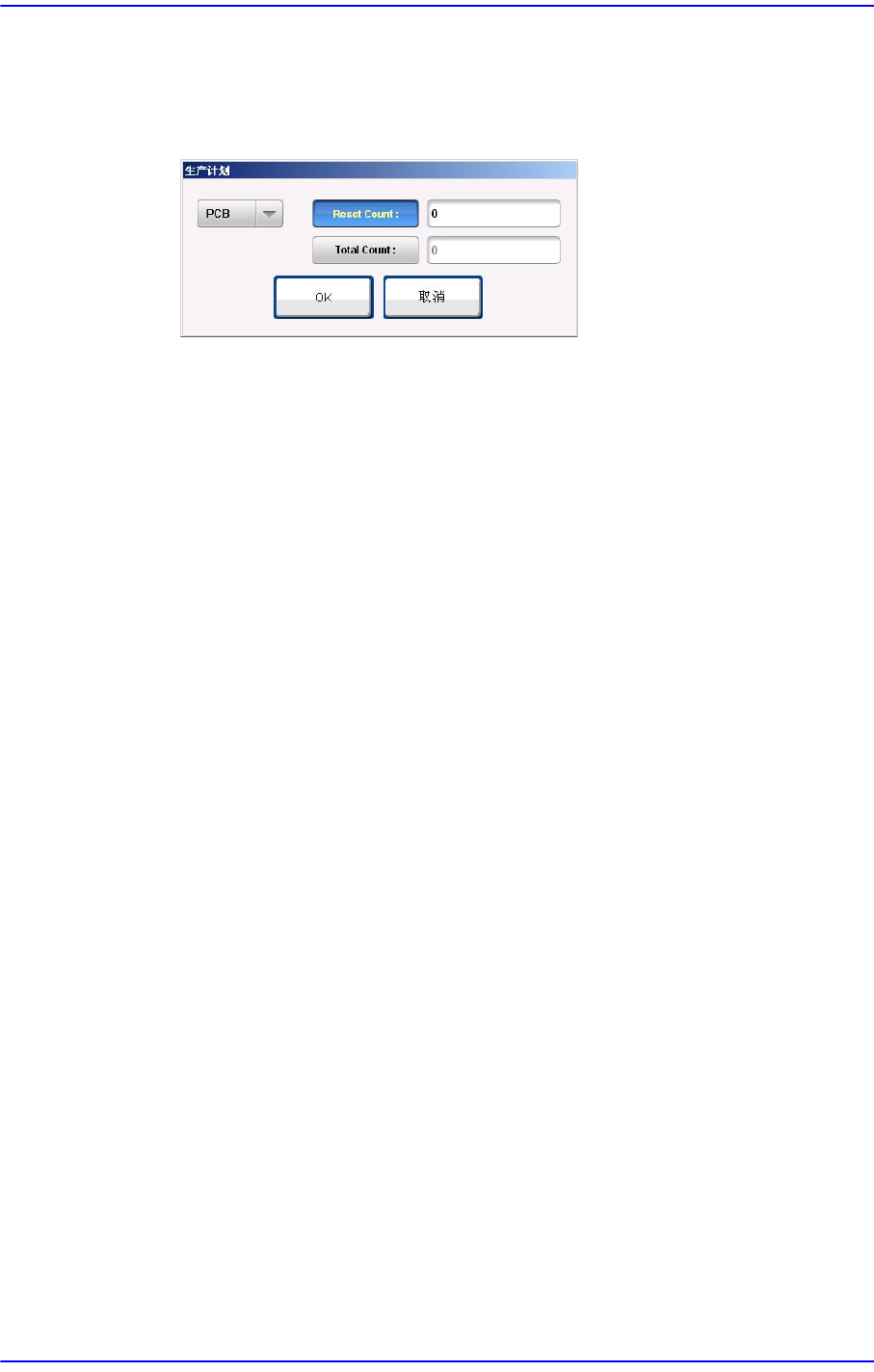

<生产计划> 键
设置需要生产的PCB数量。值为0时停止生产。
<设置>按钮
<Reset Count>按钮
在生产过程中更改先前设置的生产计划时使用。
不受先前生产数量影响地，需要从输入了生产数量的时刻开始按照所输
入的数量生产PCB时，请选择该按钮后在右边的编辑框输入生产数量。
<Total Count>按钮
如果需要输入最终PCB 生产量，请选择该按钮后在右边的编辑框输入生
产数量。(不能输入少于当前生产数量的值)
‘运转现况’ 领域
以图表显示作业进行情况。
<其它通道停止> 键
在正面通道与背面通道独立生产的状态下激活。当某一通道需要临时中止其它
通道的生产时使用该功能。
如果临时中止了某一侧通道的生产并且需要以手动方式把该通道的悬臂移动到
可能与其它悬臂发生干涉的领域，则可以按压该键临时中止其它通道的生产。
如果临时中止的其它通道需要重新开始生产，则重新按压该键。

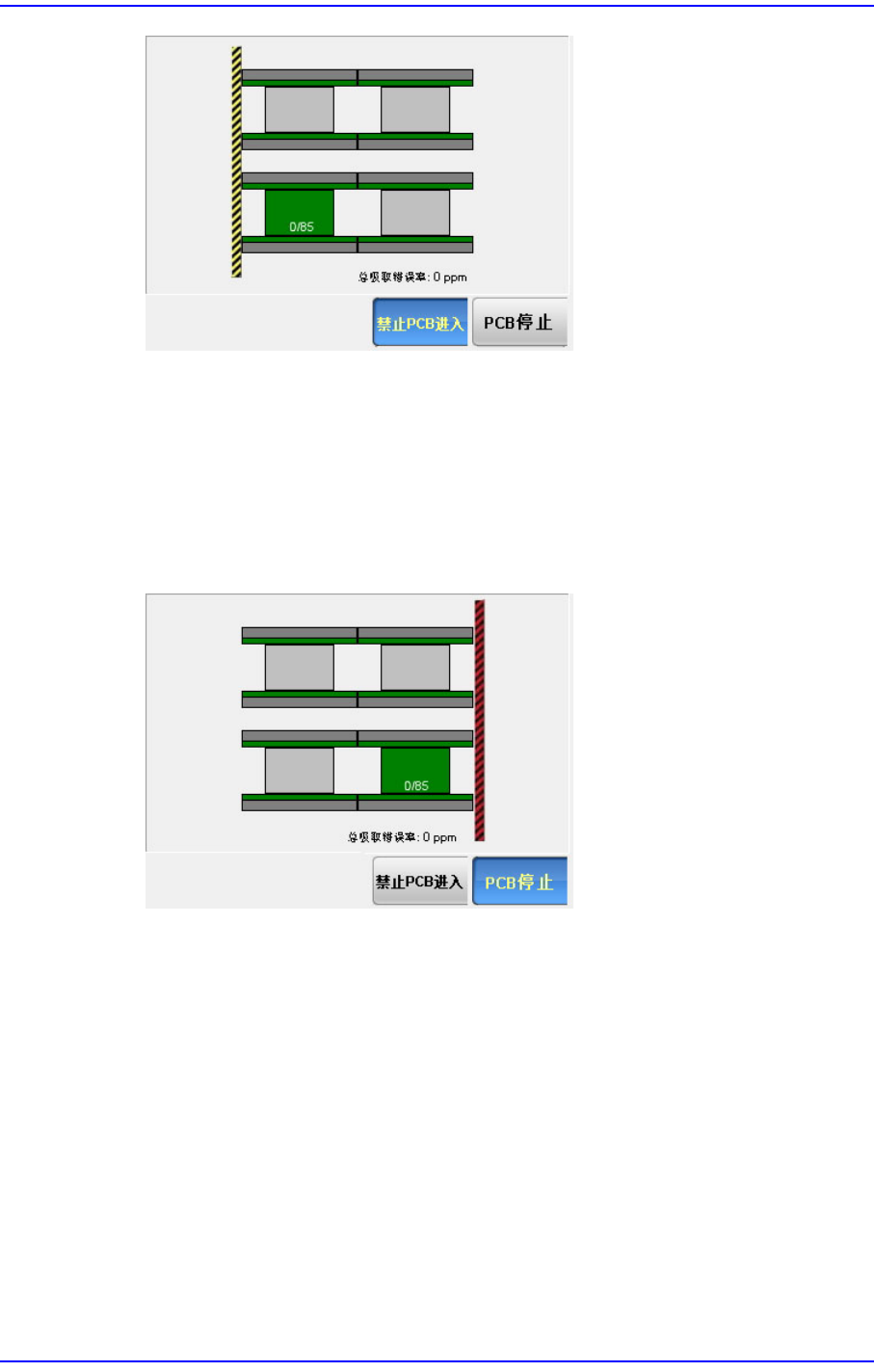

<禁止PCB进入> 按钮
防止PCB从前工序的设备或上一个区段自动投入输送带。利用本功能设备暂停
时设备状态转换成"RUN_RDY"。
在"RUN_RDY" 状态下设备的停止不包含在设备的停止Count。
8-7
生产设置
要重启PCB 搬入请再点击一次〈禁止电路板入口〉按钮。
<PCB 停止> 按钮
操作中选择此功能则对当前贴装领域的PCB 完成贴装作业后暂停(PAUSE)设
备。 然后，显示如下画面。
利用本功能设备暂停时设备状态转换成"RUN_RDY"。"RUN_RDY"状态下设备
的停止不包含在设备的停止 Count。
点击<PCB 停止> 按钮设备暂停后如果要重启操作则先点击<PCB 停止>按钮后
再点击'START' 按钮
<供料器供应> 领域
显示出当前设备的供料器底座上所安装的供料器的相关信息。
<Unit> 列
表示喂料器底座Unit(1F,1R)
<Part Name> 列
表示当前安装的部件名。
<Length> 列
当前喂料器的部件剩余量用部件REEL长度表示。（ 单 位：米 ）
8-8
Cutting-edge Modular Mounter HM Series Administrator's Guide
<Remain> 列
表示装载到当前喂料器的部件 REEL 的部件剩余量。
<Board> 列
表示用装载到当前喂料器的部件 REEL 可生产的PCB数量。
<Time(Min)> 列
以分单位表示用装载到当前喂料器的部件REEL的部件剩余量可生产的时
间。
<Steps> 列
显示出该供料器供应的元件的贴装数量。
<Splicing> 列
并接到相应带式喂料器后点击〈Splicing〉按钮则自动增加与部件数相等的
Remain列的值。
<Monitoring> 检验框列
选择进行供料器监控作业的供料器。只对这里选择的供料器进行供料器监控
作业。可以选择的供料器数量最多为5个。对于供料器监控的详细说明请参
阅“< 监控供料器 > 键”。
<单位> 按钮
在< 供料器供应>领域显示的部件剩余量信息按照〈运行现况〉领域选择的
feeder base表示。
<全部单元> 按钮
安装在当前设备的全体喂料器的部件剩余信息显示在 <Feeder Supply> 领域。
<监控供料器> 按钮
在运转(Running) 中监控供料器错误，该功能只适用于<Feeder Supply> 领域的
<Monitoring>复选框列上所选择的供料器 。
该键只在设备状态处于“RUN” 时激活，按下该键就会出现下列“Feeder error
monitoring”对话窗口。
该功能有助于在设备不停止的状态下轻易地判定出有问题的供料器并采取对应
措施。
