板的定义

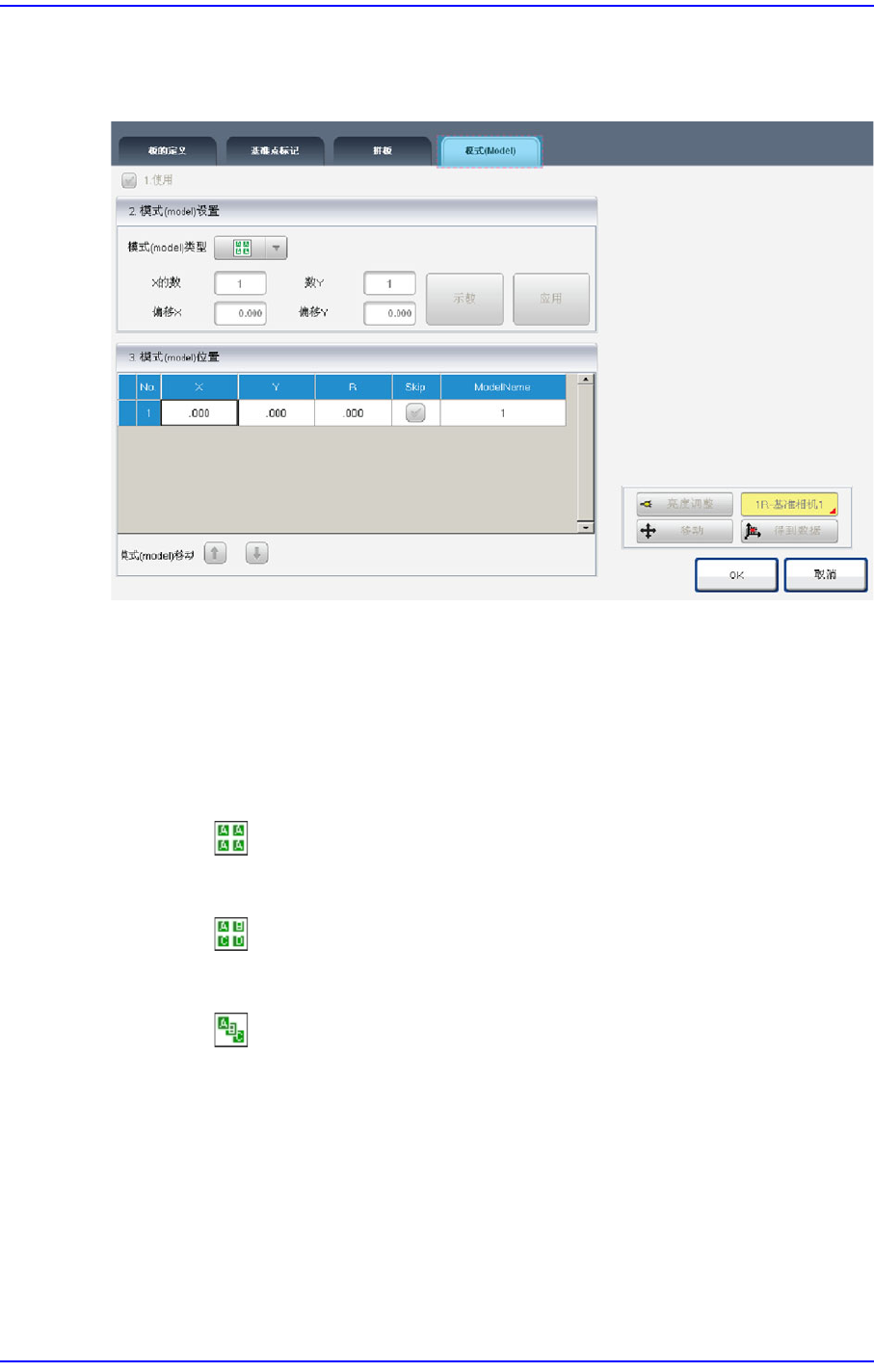

选择<Model>选项卡时，将出现可以设置PCB型号类型的下列对话窗口。
图
2.10 “PCB Model”
对话框
<1.使用 > 检查框
要设置模型类型和block构成时选择。
<2.Model Setting> 领域
<Model Type> 组合框
选择构成模型的类型。可选择如下的3种类型。
[Block PCB - Same Type]
Block的CAD( 贴装点及部件)信息相同。
[Block PCB - Different Type]
Block的CAD（贴装点及部件）信息不同。
[Multi PCB]
同时生产不同的2种PCB 时选择。

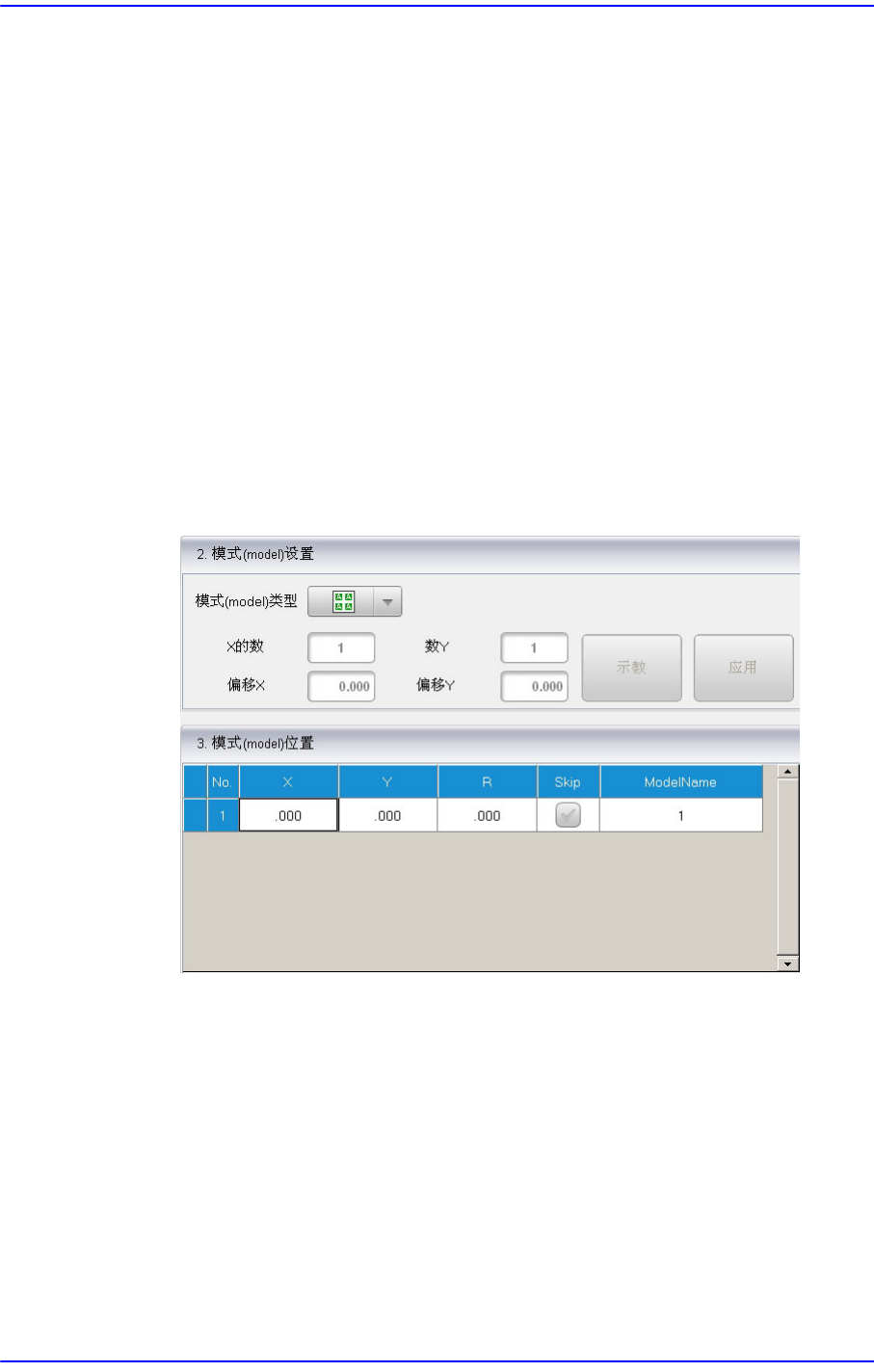

在<Model Type>组合框选择Block PCB类型时。
像设置Array PCB 一样设置Block。首先决定用多少个Block组成整体后，对基准
Block的贴装原点适用偏移设置整个Block的贴装原点偏移。
<X的数> 编辑框
输入X方向的Block数量。双击该编辑框就会出现数字输入窗口。
2-50
Cutting-edge Modular Mounter HM Series Administrator's Guide
<数Y> 编辑框
输入Y 方向的Block数量。双击该编辑框就会出现数字输入窗口。
<偏移X> 编辑框
以基准Block的贴装原点为基准输入X 方向的Offset。双击该编辑框就会出
现数字输入窗口。
<偏移Y> 编辑框
以基准Block的贴装原点为基准输入Y 方向的Offset。双击该编辑框就会出
现数字输入窗口。
<示教> 按钮
以基准Block的贴装原点为基准示教XY 的Offset
<应用> 按钮
根据已设置的X、Y Block数及X、Y Offset在<3. 模式(model)位置>领域中生
成数据。
2-51
板的定义
在< 模式(model)类型>组合框选择Multi PCB类型时。
<模式(model)标记类型> 组合框
[ 模型标示有无判断类型]
识别模型标示，如果有模型标示则A 模型，
B模型。
[模型标示位置的判断类型]
给各模型设置标示位置后根据模型标示的位置判断A、B模型。
