13-9 系统设置 <Pitch.> 编辑框 输入 Back Up Pin 之间的间隔 。 <Diameter> 编辑框 输入 Back Up Pin 上方球的直 径。 <Move to 1st Pin> 按钮 移至第一个 Back Up Pin 。 <BUT 向上 > 按钮 上升 Backup T able 。 < 示教 > 区域 示教 Back Up P…
13-8
Cutting-edge Modular Mounter HM Series Administrator's Guide
13.1.4. Back UP Pin
使用设备的Head将Back Up Pin 安排在用户所需的位置，并设置回收位置与相关数
据。
备注 为了使用Back Up Pin安排功能，必须安装自动 Back Up Pin 专用
选项。
相关事宜，请联系经销商或当地代理商（Local Agent）。
图
13.5 “Back UP Pin”
选项卡对话框
<Select>按钮
选择要安排Back Up Pin的轨道。
<Use>复选框
设置是否使用Back Up Pin安排功能。
<Apply>按钮
将Back Up Pin 安排在设定位置。
<1st Position>编辑框
输入第一个Back Up Pin的位置。
<Total Number>编辑框
输入Back Up Pin 的总数。
13-9
系统设置
<Pitch.>编辑框
输入Back Up Pin 之间的间隔。
<Diameter>编辑框
输入Back Up Pin 上方球的直径。
<Move to 1st Pin>按钮
移至第一个Back Up Pin。
<BUT 向上>按钮
上升Backup Table。

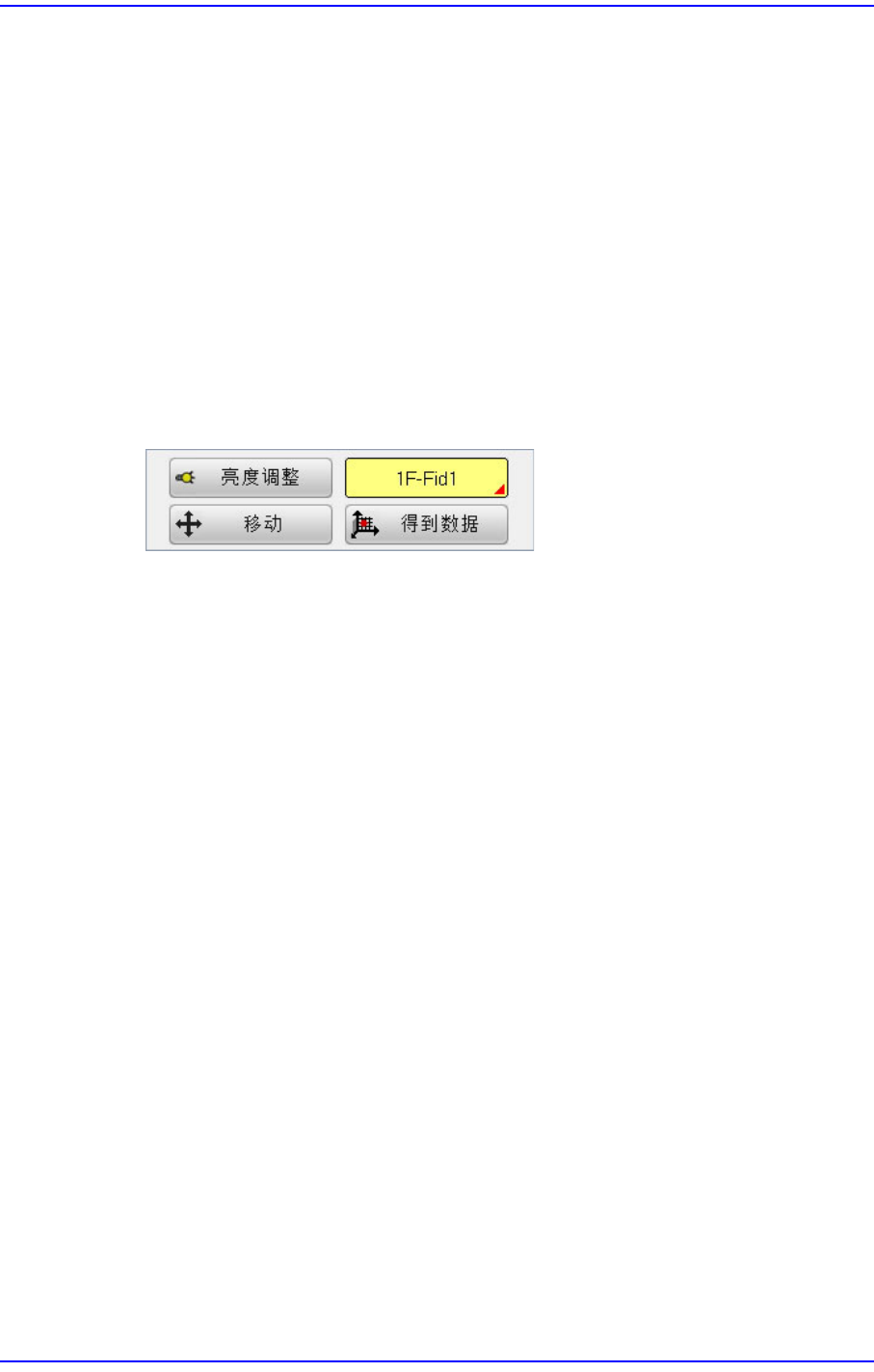

<示教> 区域
示教Back Up Pin 的位置。
<更新> 按钮
将变更内容传送至设备后关闭对话框。
<取消> 按钮
忽略变更内容并关闭对话框。
13-10
Cutting-edge Modular Mounter HM Series Administrator's Guide
13.2. 外围设备 (Peripherals)
对废料盒、tray feeder、Flux装置等周边装置进行设置。
13.2.1. 废料盒
作出Dump Conveyor 的设定及用户定义Dump Box 有关设定。
图
13.6 “
废料盒
” TAP
对话框
<User Defined Dumpbox> 领域
设定与用户设置的User Dump Box有关的数据。用户可设置的User Dump Box的
个数为最大6个。
用户安装的废弃箱在废弃的部件昂贵或需要分类的部件或者用户任意在设备内
部安装废弃箱而发生故障时可以把部件废弃到此处设置的废弃箱。
<No> 列
表示User Dump Box序号。
<Use> 列
设定相应 User Dump Box 的使用与否。
< X> 列
设定相应 User Dump Box 的X 位置。
<Y> 列
设定相应User Dump Box的 Y 位置。
