12-29 校正 8. 按下 < 下一步 > 按钮。 1R- 基准摄像机识别基准符号。
12-28
Cutting-edge Modular Mounter HM Series Administrator's Guide
6. 为了让Vision 窗口上显示的十字线中心与传送轨道上事先设置的基准标记中心
一致，利用Teaching box的操纵盒功能调整基准摄像机的位置。
7. 按下<得到数据>按钮反应当前坐标值。
12-29
校正
8. 按下<下一步>按钮。
1R-基准摄像机识别基准符号。
12-30
Cutting-edge Modular Mounter HM Series Administrator's Guide

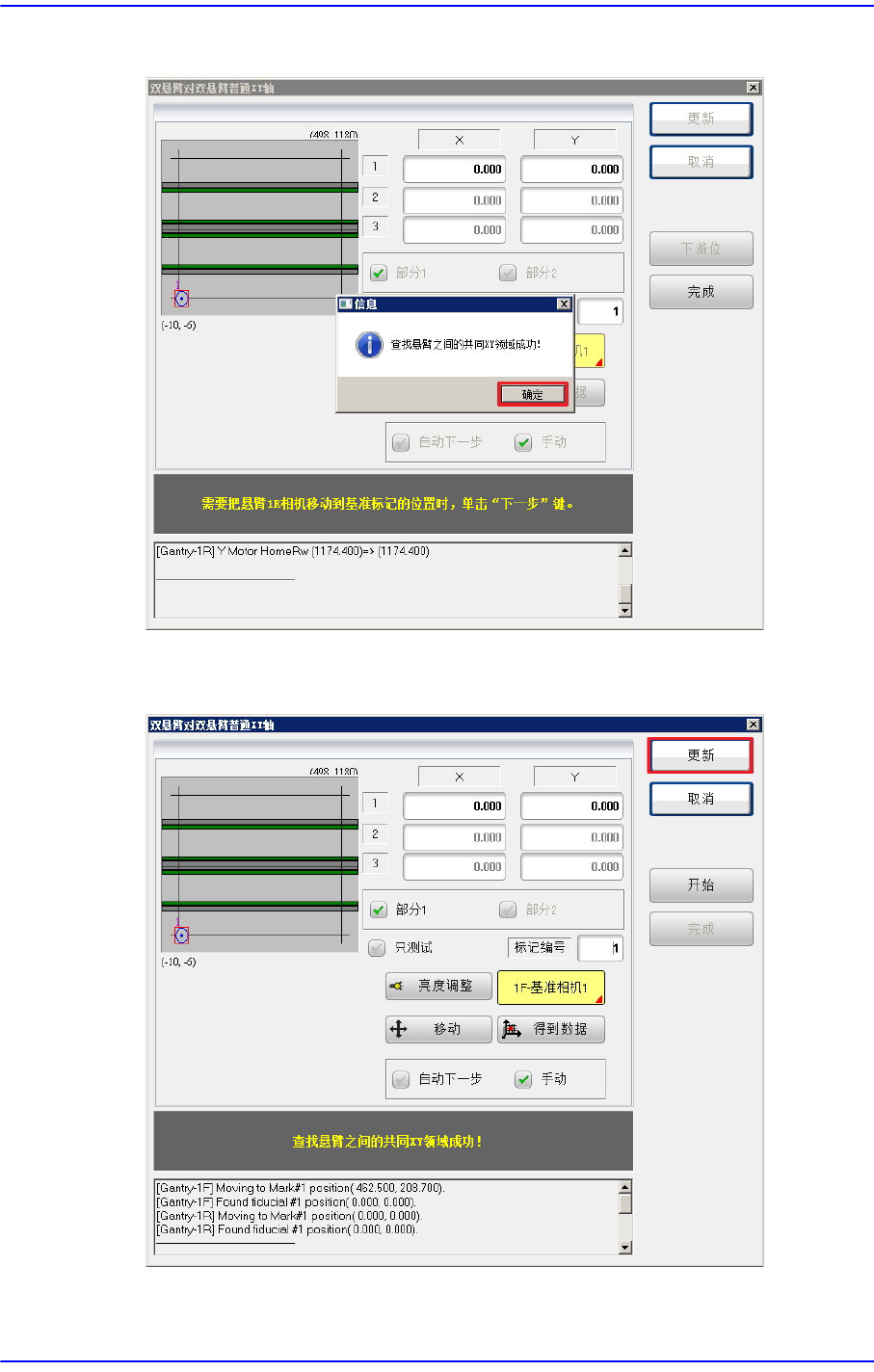

9. 按下<开始>按钮。
10. 校准完毕后，按下<更新>按钮。保存共同坐标信息并实行了返回原点动作后，
结束校准作业。
